免责声明
主板维修存在风险，操作不当可能导致主板彻底报废，本指南仅供参考，强烈建议将手机送至专业维修点进行维修，如果你没有相关的电子维修经验和工具，请勿轻易尝试。
（图片来源网络，侵删）
第一部分：基础知识与准备工作

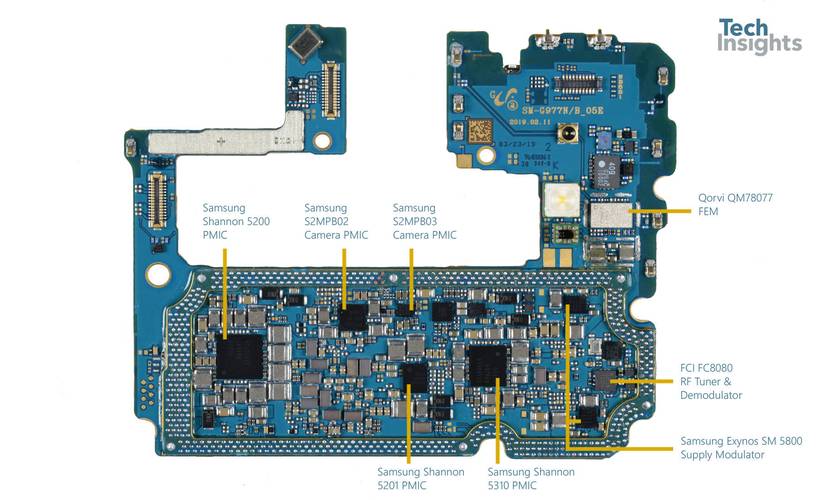

三星S10主板电源架构概述
三星S10系列（S10e, S10, S10+）的电源管理非常复杂，主要涉及以下关键芯片：
- PMIC (Power Management IC) - 电源管理集成电路: 这是整个主板的心脏，负责为CPU、GPU、内存、屏幕、摄像头等所有部件提供稳定、精确的电压，常见的型号有
SIPM8050,S2MPS14R等。 - eMMC/ufs 电源芯片: 为内置存储供电。
- CPU/GPU核心供电芯片: 通常称为
Vcore或VR(Voltage Regulator)，为处理器提供核心电压。 - 充电管理芯片: 负责USB输入充电和电池管理。
- 时钟芯片: 为各个部件提供稳定的时钟信号。
- PP1800, PP3300, PP5000 等电源域: 这些是主板上的主要供电输出点，代表不同的电压值，如1.8V, 3.3V, 5.0V。
所需工具
-
必备工具:
- 可调直流稳压电源: 这是维修电源故障的“眼睛”和“心脏”，用于模拟电池供电，观察主板电流变化。
- 热风枪: 用于拆卸和焊接BGA芯片（如PMIC、CPU）。
- 电烙铁: 用于焊接小元件和飞线。
- 放大镜/显微镜: 用于观察微小的焊点和元件。
- 万用表: 用于测量电压、电阻和通断。
- 撬棒和吸锡线/吸锡器: 用于拆卸元件。
- 高纯度松香和助焊剂。
- 镊子、尖嘴钳。
-
进阶工具:
- 示波器: 用于观察波形，判断时钟、复位信号是否正常，是精确定位问题的利器。
- 编程器: 用于重写或修复芯片固件（如PMIC、eMMC）。
安全第一
- 静电防护: 佩戴防静电手环，防止静电击穿敏感芯片。
- 断电操作: 在焊接或测量前，务必确保稳压电源已关闭。
第二部分：常见故障现象与初步判断
| 故障现象 | 可能原因 | 初步判断方法 |
|---|---|---|
| 完全无法开机，插上充电器无任何反应 | 主板短路 PMIC或充电芯片损坏 电池接口问题 关键时钟或复位信号缺失 |
用稳压电源上电，观察电流，如果电流过大（如超过1A），则存在短路，如果电流为0或很小，则可能是供电通路或芯片损坏。 |
| 插上充电器有充电图标，但按开机键无反应 | 电源IC或CPU供电异常 开机线路断路 CPU或内存损坏 PMIC虚焊或损坏 |
重点测量开机键信号、CPU核心电压、内存电压是否正常。 |
| 反复重启/重启循环 | CPU核心供电不稳定 PMIC虚焊或损坏 软件问题（可尝试刷机） 某个电源域漏电 |
用稳压电源上电，观察重启瞬间的电流变化，重点检查CPU、GPU的供电和滤波电容。 |
| 能开机，但屏幕不亮 | 屏幕供电或排线问题 屏幕驱动芯片损坏 CPU或eMMC虚焊 内存供电异常 |
能开机说明主CPU已工作，重点测量屏幕供电、背光供电、以及CPU和内存的电压是否稳定。 |
| 能开机，但功能异常（如无信号、摄像头不能用） | 对应功能的供电或时钟缺失 对应的芯片虚焊或损坏 系统软件问题 |
针对性测量故障模块的供电和时钟信号。 |
第三部分：维修流程详解（以“完全无法开机”为例）
短路检测（最关键的一步）
- 断开电池: 将主板从电池上断开。
- 连接稳压电源:
- 将稳压电源的电压调至 2V（满电电池电压）。
- 电流调至最大（如2A或3A），并设置为恒流模式。
- 将电源正极接到电池接口的 B+ 脚，负极接到 B- 脚。
- 观察电流:
- 正常情况: 上电瞬间电流会有一个小的冲击（几十到一百多毫安），然后迅速回落到 0A 或一个很小的待机电流（几十毫安），这表示主板没有明显短路。
- 异常情况:
- 电流直接很大（如 >500mA）并保持不变: 说明存在严重短路，需要立即断电，重点检查大滤波电容、PMIC、CPU等大芯片是否对地短路。
- 电流在某个数值上抖动: 可能是某个芯片或线路存在间歇性短路。
分区断电法定位短路点
如果检测到严重短路,需要逐个断开供电域来缩小范围。

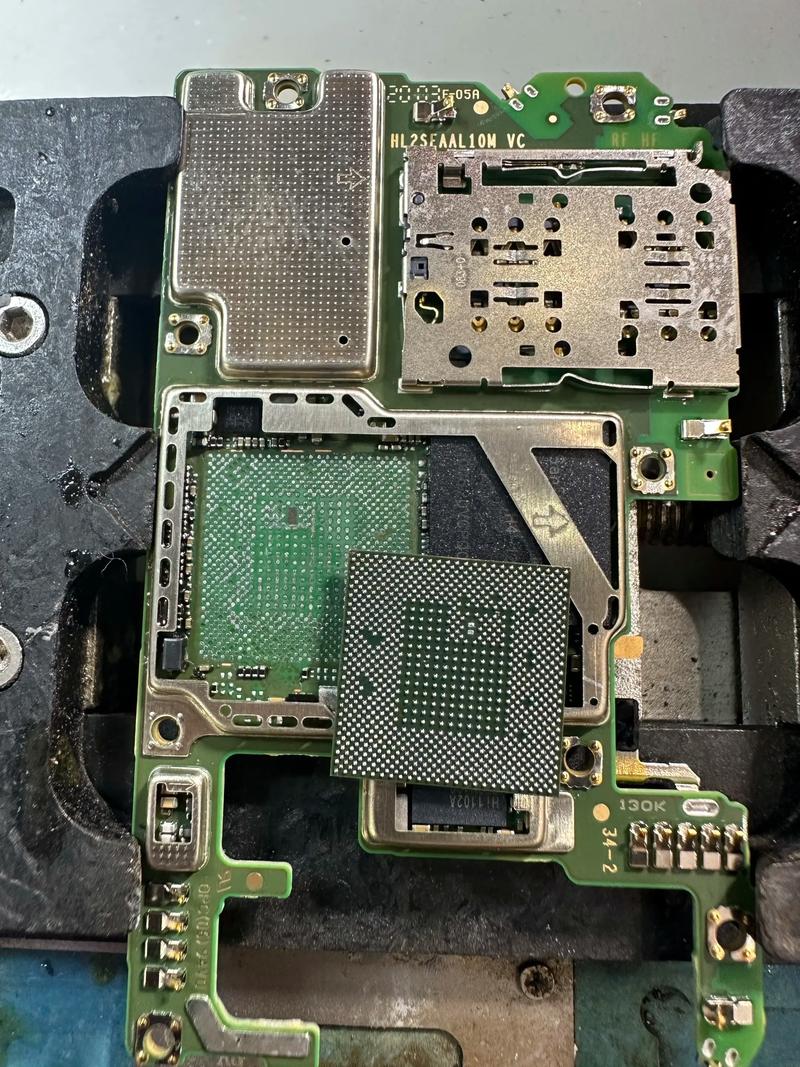

（图片来源网络，侵删）
- 断开PP1800: 找到PP1800电感或保险丝，将其从主板上断开（用烙铁焊开一头），再次上电，看电流是否恢复正常，如果恢复正常，说明短路点在PP1800供电的电路中（如CPU、内存、PMIC内部等）。
- 断开PP3300: 同样方法断开PP3300，看电流变化，PP3300为很多IO芯片和屏幕部分电路供电。
- 断开其他电源域: 如PP5000等，逐步排查。
- 定位到具体芯片: 如果断开某个芯片的供电后电流恢复正常，那么很可能是这个芯片损坏或其周围的滤波电容对地短路，用万用表二极管档测量芯片各对地脚，找出异常的引脚。
电压检测（主板有反应，但无法开机）
如果上电电流正常（主板有反应），但按开机键没反应，需要沿着开机通路测量。
- 测量开机信号:
- 找到开机键的排线接口。
- 万用表打到二极管档或电压档。
- 按下开机键,测量排线对应引脚的对地电压或通断，正常情况下，按下时应有高低电平变化或能通地。
- 如果开机键信号正常,继续向后测量。
- 测量PMIC相关引脚:
- 找到PMIC芯片,查阅其数据手册或维修图纸。
- 测量其使能、时钟、复位 等关键引脚的电压是否正常。
- 测量PMIC输出的各个电压（如Vcore, Vmem等）是否存在。
- 测量CPU核心电压:
- 找到CPU的供电芯片,测量其输出的Vcore电压是否稳定在正常值（通常在0.7V-1.2V之间，具体看型号）。
- 检查供电芯片的使能、电压识别 引脚是否正常。
虚焊与补焊
对于S10这类使用BGA芯片的手机,虚焊是导致各种疑难杂症（尤其是重启、不开机）的常见原因。
- 常见虚焊芯片:
- PMIC: 电源管理的核心，虚焊会导致各种供电异常。
- CPU/GPU: 核心芯片，虚焊会导致不开机、重启、花屏等。
- eMMC/UFS: 存储芯片，虚焊会导致无法识别存储、反复重启。
- 补焊操作:
- 清洁: 用洗板水或酒精清洁芯片周围的助焊剂和污垢。
- 上助焊剂: 在芯片周围涂上足量的优质助焊剂。
- 加热: 使用热风枪，选择合适的温度（约300-350°C）和风量，对芯片进行均匀加热，加热时间不宜过长，避免损坏芯片和主板。
- 冷却: 让主板自然冷却，不要用风冷或冷水强制冷却，以免造成新的虚焊或热应力损伤。
- 测量: 补焊后，重新上电测试，看故障是否排除。
更换元件
如果测量确认某个芯片或电容损坏,就需要进行更换。
- 拆卸芯片: 使用热风枪小心地将损坏的芯片取下，注意清理焊盘上的旧锡。
- 焊接新芯片: 将新芯片对准焊盘，涂上助焊剂，用热风枪焊接，注意对位，避免偏移。
- 常见更换元件:
- 滤波电容: 主板上鼓包、漏液的电容是首要更换对象，它们负责稳定电压，损坏后会导致供电不稳。
- 小电阻/电感: 如果测量发现某个供电通路上的电阻或电感开路或阻值异常，需要更换。
- PMIC/充电芯片: 如果确认是芯片本身损坏，需要更换，这需要很高的焊接技巧。
第四部分：总结与建议
三星S10主板电源维修是一个系统性工程,需要“先大后小，先易后难”的原则。

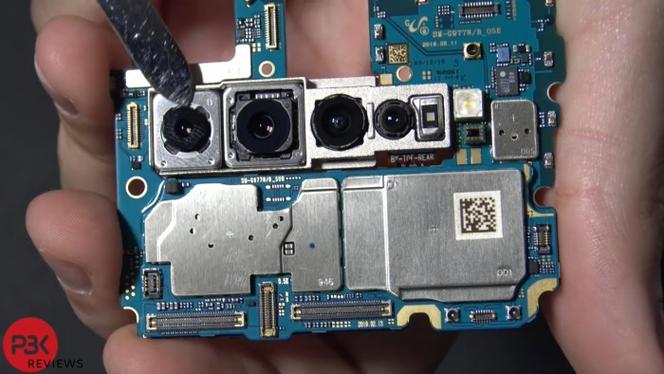

（图片来源网络，侵删）
- 从电源入手: 稳压电源是维修的起点，通过电流变化判断有无短路。
- 信号是关键: 电压、时钟、复位是CPU工作的三要素，任何一个缺失都会导致不开机。
- 虚焊是顽疾: 对于摔过的机器或长期使用的机器，补焊BGA芯片是性价比最高的尝试。
- 图纸和资料是宝典: 手头有清晰的原理图和点位图，能让维修事半功倍。
- 知道何时放弃: 如果经过多次尝试仍无法修复，或者需要更换昂贵的芯片（如CPU、PMIC），考虑到维修成本和风险，建议告知用户主板报废的可能性，并考虑更换主板。
最后再次强调，如果你是新手，强烈建议将手机交给经验丰富的专业维修师傅。 他们有专业的工具和丰富的案例积累，能更高效、更安全地解决问题。
