什么是“回扫线”？
我们要理解它的成因,显像管（CRT）的电子枪从左到右、从上到下扫描屏幕，形成图像，这个过程分为两部分：
（图片来源网络，侵删）
- 正程扫描：电子束从左到右、从上到下移动，在屏幕上显示出图像信息，这是“看得见”的部分。
- 逆程扫描（回扫）：电子束从右端快速回到左端（水平回扫），以及从下端快速回到上端（垂直回扫），这个过程是“看不见”的。
为了防止在逆程扫描时电子束在屏幕上留下亮线,电视机会在逆程期间向显像管栅极（G1）或阴极（K）施加一个较高的负压，这个电压被称为消隐脉冲，这个负压会“关掉”电子枪，使其在回扫时不发射电子。
“回扫线”故障的本质就是：消隐电路失效，导致电子枪在逆程扫描时没有被“关掉”，于是在屏幕上留下了从右下到左上（水平回扫线）或从下到上（垂直回扫线）的、稀疏而明亮的白色线条。
回扫线故障的核心原因
回扫线故障通常由以下几个核心原因引起,按常见程度排序：
-
视频/亮度放大电路故障（最常见）
（图片来源网络，侵删）- 关键元件： 视频放大集成电路（如 LA7680, TA7698AP, TDA4500 等）或其外围电路。
- 故障点：
- 消隐脉冲输入/输出脚开路或短路。 这是导致回扫线的首要原因，消隐脉冲没有送到视频处理芯片，或者芯片内部的消隐电路损坏。
- 视频放大管（三极管）损坏。 尤其是末级视放管，如果其性能变差或损坏，可能导致消隐信号无法正常叠加到图像信号上。
- 耦合电容失效。 连接在视频通道中的电容失效，可能导致直流电平偏移，影响消隐效果。
-
显像管本身故障（常见且严重）
- 关键元件： 显像管。
- 故障点：
- 阴极与栅极（G1）短路或漏电。 这是另一个高发原因，如果显像管内部的阴极和栅极之间因老化、打火或污染而短路，栅极的负压就无法有效控制阴极的电子发射，导致消隐功能失效，即使外部电路完全正常，也会出现回扫线。
- 灯丝与阴极（或其他电极）轻微短路。 灯丝电压会通过短路点加到阴极上，使阴极电位异常，同样会破坏消隐效果。
-
电源电路故障（可能性较小）
- 关键元件： 电源电路。
- 故障点： 供电电压异常，导致视频处理芯片或视放电路工作电压不正常，无法正常处理消隐信号。
维修步骤与排查方法（由简到繁）
【重要安全警告】
- 操作前必须拔掉电视电源插头！
- 显像管高压阳极上会储存大量电荷,即使在断电后也可能有数千伏的高压，维修前，必须使用大功率（如10kΩ以上）的电阻对显像管高压嘴进行多次放电，确保安全！
- 避免带电操作,使用绝缘工具。
第一步：目测与初步判断
-

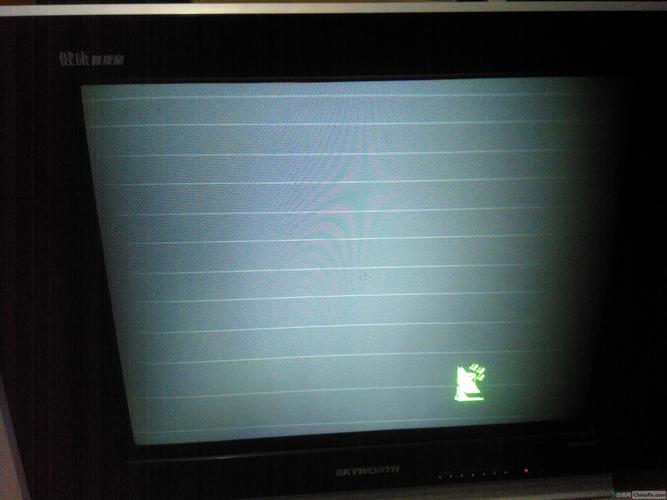

观察回扫线特征：
（图片来源网络，侵删）- 水平回扫线： 从屏幕右下角到左上角，呈倾斜状，通常是满屏的。
- 垂直回扫线： 从屏幕底部到顶部，呈垂直状，通常是满屏的。
- 局部回扫线： 如果只是屏幕某个区域有，可能是该区域对应的视放管或电路问题。
- 伴随现象： 图像是否同时变暗、变亮、偏色（如整体发红、发蓝）？这些是判断故障范围的重要线索。
-
打开后盖，检查明显问题：
- 查看保险丝是否熔断。
- 检查有无明显的元件烧黑、炸裂、虚焊或电容鼓包。
- 闻一闻有无焦糊味。

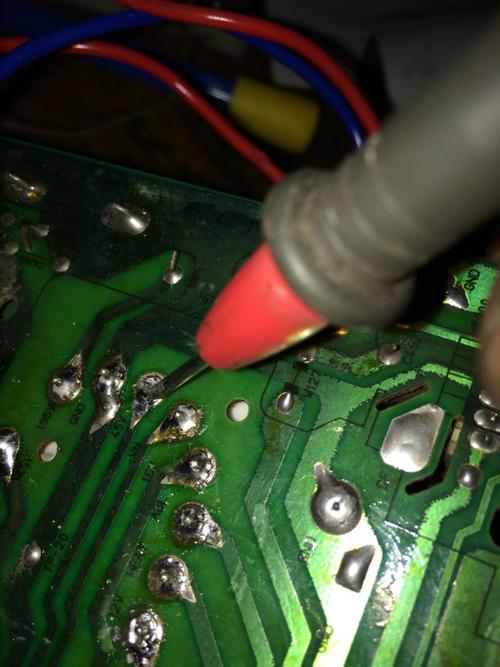

第二步：测量关键电压（核心步骤）
这是判断故障根源最有效的方法,你需要一个万用表。
-
测量末级视放板（显像管尾板）电压：
- 找到连接显像管颈部的电路板,即视放板。
- 测量三个视放管（通常是大功率三极管，如C1815, 2SC2068等）的集电极电压，正常工作时，这个电压通常在 120V - 180V 之间（具体电压值因机型而异）。
- 判断：
- 如果这三个电压都偏低或为0V，故障很可能在电源电路或行扫描电路（因为视放电压通常由行逆程脉冲整流得到）。
- 如果只有一个电压异常（例如R电压低），则可能是对应颜色的视放管或其外围电路损坏。
- 如果三个电压都正常，但仍有回扫线，那么故障极大概率在视频处理芯片或显像管本身。
-
测量显像管管脚电压（重点）：
- 找到显像管管座,小心地拔下它（注意高压帽，如果没拔掉先放电）。
- 使用万用表的电阻档（R×1k或R×10k档），测量以下管脚之间的电阻：
- 阴极 到 栅极（G1）：正常情况下，应有数兆欧以上的电阻，如果测得阻值很小（几十千欧或更小），甚至为0，则说明显像管内部阴极与栅极已漏电或短路，这是硬故障，显像管基本报废。
- 灯丝 到 阴极：测量灯丝两个引脚，再分别测量它们与三个阴极之间的电阻，正常应有很大阻值，如果阻值很小，说明灯丝与阴极短路。
- 使用万用表的电压档，在电视开机状态下（非常小心！），测量栅极（G1）的电压，正常情况下，G1应该有一个较负的电压（-30V 到 -80V），这个电压就是消隐负压，如果G1电压为0V或正压，消隐功能肯定失效。
第三步：针对性维修
根据上一步的测量结果,进行维修。
-
如果故障在视频/亮度放大电路：
- 检查消隐信号路径： 找到视频处理芯片，查其维修手册，找到消隐脉冲输入/输出引脚，用示波器（高级维修工具）或万用表测量该引脚在有无信号时的电压变化，若无变化，检查外围相关元件（电阻、电容、二极管）是否损坏。
- 更换视频处理芯片： 如果确认是芯片内部消隐电路损坏，更换同型号的芯片是唯一解决办法，注意焊接技巧，防止静电损坏。
- 检查/更换视放管： 如果某个视放管性能不良，测量其各极电压是否正常，可以用同型号的好管子代换试试。
-
如果故障在显像管本身：
- 阴极与栅极短路： 这是无法修复的，显像管属于贵重且不可维修的部件，对于老旧电视，更换整个显像管是成本最高的选择，通常不划算，更现实的方案是建议用户更换液晶电视。
- 灯丝与阴极短路： 有时可以通过“激活”或“烧穿”来解决，方法是：将灯丝电压适当提高（例如从6.3V提高到9V），通电瞬间（几秒钟）尝试将短路点烧断。此方法有风险，可能彻底烧毁显像管，需谨慎操作。
-
如果故障在电源电路：
- 检查给视频板或视放板供电的整流二极管是否击穿,滤波电容是否失效（容量减小、ESR增大）。
- 检查开关电源的稳压反馈电路是否正常。
总结与建议
| 故障现象 | 可能原因 | 检查方法 | 维修方案 |
|---|---|---|---|
| 满屏回扫线 | 视频芯片消隐电路损坏 | 测视频芯片消隐脚电压，查外围电路 | 更换视频处理芯片 |
| 满屏回扫线 | 显像管阴极与栅极漏电/短路 | 断电后测阴极与栅极电阻 | 显像管报废，或尝试激活（风险高），建议换新电视 |
| 满屏回扫线 | 末级视放管损坏或工作点异常 | 测量视放管集电极电压 | 更换损坏的视放管 |
| 单色回扫线 | 对应颜色的视放管或其偏置电路损坏 | 测量异常颜色视放管各极电压 | 更换视放管或查外围电阻、电容 |
| 图像暗+回扫线 | 视频放大电路供电不足（如行逆程脉冲整流电路故障） | 测量视放板供电电压是否偏低 | 检查整流二极管、滤波电容 |
给普通用户的建议：
显像管电视的维修需要专业的知识、工具和一定的经验，特别是涉及到高压和精密电路，如果您不具备这些条件，最安全、最经济的建议是：
- 联系专业维修师傅： 他们有经验和工具，能快速定位问题。
- 评估维修价值： 对于一台老旧的显像管电视，即使维修成功，其寿命和画质也无法与新型液晶电视相比，如果维修费用较高（尤其是需要换显像管），直接更换一台新的液晶电视是更明智的选择。
希望这份详细的指南能对您有所帮助！
