什么是3D IC技术？
定义

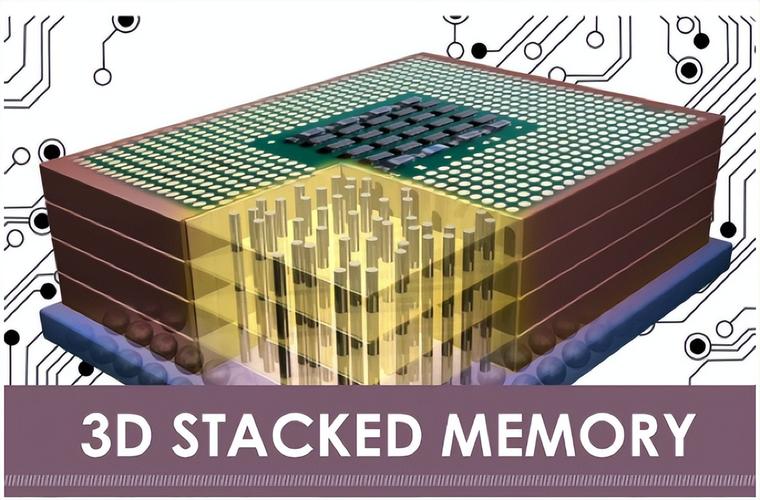

3D IC（Three-Dimensional Integrated Circuit，三维集成电路）是一种将多个独立的芯片（或芯片的不同功能层）在垂直方向上堆叠起来，并通过微小的互连通道进行连接的集成电路技术。
它打破了传统IC芯片只能在平面上（2D）进行集成的限制，像盖高楼一样，在“垂直空间”里进行集成。
为什么需要3D IC？（核心优势）
传统的2D集成方式（摩尔定律）遇到了瓶颈：随着晶体管数量不断增加，芯片面积越来越大，导致信号传输距离变长、功耗增加、散热困难，并且良率（制造成功率）会下降，3D IC技术正是为了解决这些问题而生的，其主要优势包括：
-
更高的性能：
- 缩短互连长度： 垂直堆叠极大地缩短了不同功能模块之间的信号传输路径，减少了信号延迟，提高了芯片的运行速度。
- 更高的带宽： 可以在垂直方向上布置大量的TSV连接，实现芯片间的高带宽数据传输。
-
更低的功耗：
（图片来源网络，侵删）信号路径缩短,意味着驱动信号所需的能量减少，从而显著降低了芯片的整体功耗。
-
更高的集成度：
在相同面积的基板上,可以集成更多的功能，或者将原本需要多块芯片实现的功能集成到一块3D芯片中，实现“系统级封装”（SiP, System-in-Package）甚至“单片系统级集成”（SoC, System-on-Chip）。
-
异构集成：
（图片来源网络，侵删）- 这是3D IC最强大的特性之一，可以将采用不同制造工艺、不同材料的芯片（逻辑芯片、存储芯片、传感器芯片、射频芯片等）集成在一起，这使得每种芯片都能在自己最适合的工艺节点上制造，拼装”成一个高性能、多功能的小型化系统。
3D IC的集成方式
3D IC主要有三种实现方式：
- 芯片堆叠： 这是最常见的方式，将已经制造完成的、功能完整的芯片（Die）通过粘合剂和TSV等技术堆叠在一起，这种方式灵活性高，但技术挑战也最大。
- 硅通孔集成： 在制造过程中，在硅圆片内部钻孔并填充金属，形成垂直互连，将多个带有TSV的圆片进行堆叠和键合，这是实现高密度、高性能集成的关键技术。
- 单片3D集成： 在同一块硅片上，逐层制造晶体管和互连层，这种方法理论上集成密度最高，但制造工艺极其复杂，目前仍处于研究阶段。
什么是TSV（硅通孔）技术？
定义

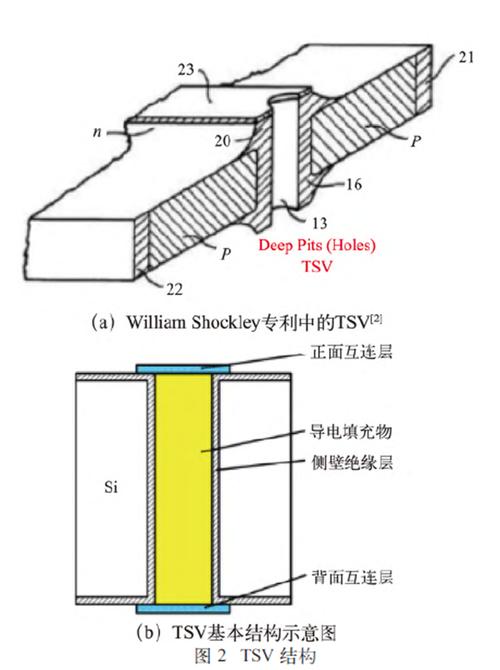

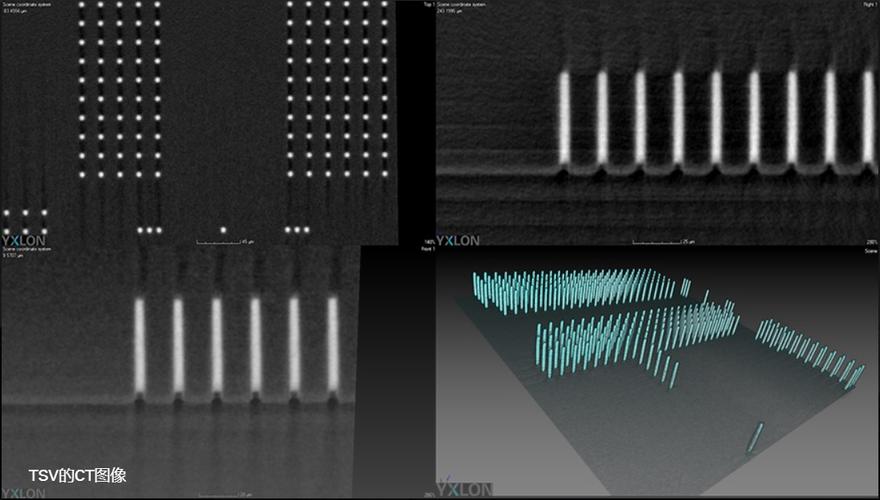

TSV（Through-Silicon Via，硅通孔）是实现3D IC集成技术的核心物理基础，它是在芯片（硅圆片）的垂直方向上钻出的一个深孔，然后用导电材料（通常是铜）填充，形成一个贯穿芯片上下表面的电气连接通路。
你可以把它想象成在芯片内部垂直打了一根“电线”，连接芯片的正面和背面。
TSV的制造工艺（简化版）
TSV的制造是一个复杂且精细的半导体工艺,主要步骤包括：
- 深孔刻蚀： 使用反应离子刻蚀等技术在硅片上钻出深而窄的孔（深度可达几十到几百微米，直径仅为几微米）。
- 绝缘层沉积： 在孔的内壁沉积一层绝缘材料（如二氧化硅），以防止TSV与硅衬底之间发生漏电。
- 扩散阻挡层/粘附层沉积： 沉积一层薄薄的金属层（如钛/氮化钛），用于增强后续铜填充的附着力，并防止铜原子扩散到硅中。
- 籽晶层沉积： 通过溅射等方法在孔内壁沉积一层薄薄的铜层，作为电镀的“种子”。
- 铜电镀： 使用电镀工艺，将铜填充到整个孔中，形成导电的TSV柱。
- 化学机械抛光： 将芯片表面多余的铜和绝缘层抛光掉，使TSV的顶部与芯片表面齐平，以便后续的金属布线层连接。
TSV的优势
- 超高密度互连： 相比于传统的引线键合，TSV可以在极小的面积内实现数量巨大的垂直连接，极大地提高了I/O（输入/输出）密度。
- 极短的互连长度： 如前所述，TSV是垂直穿过芯片的，其长度远小于芯片平面上的长距离走线，这是3D IC高性能和低功耗的关键。
- 优秀的信号完整性： 短而直的TSV路径减少了信号衰减和串扰，保证了数据传输的质量。
3D IC与TSV的关系：相辅相成
TSV是3D IC的“骨架”和“血管”，而3D IC是TSV技术的“应用场景”和“最终目标”。
- 没有TSV这种高效的垂直互连技术，就无法在芯片之间建立足够快、足够多的连接，也就无法真正实现高性能的3D IC集成。
- 反过来,正是因为3D IC的巨大需求（高性能、低功耗、异构集成），才推动了TSV技术的不断发展和成熟。
可以这样理解：
- 3D IC 是一种架构设计思想，目标是“盖高楼”。
- TSV 是实现这种思想所必需的核心建筑材料和施工技术，是“大楼的电梯和承重柱”。
应用领域
这项尖端技术已经或即将在多个领域大放异彩：
- 高性能计算与AI： 将CPU/GPU与高带宽内存（如HBM，其内部就使用了TSV技术）堆叠在一起，极大提升数据处理速度，是当前AI芯片的主流方案。
- 移动设备： 将处理器、内存、图像传感器等堆叠，可以制造出更小、更薄、功耗更低的智能手机、平板电脑等设备。
- 图像传感器： 将感光元件和处理电路分别制造在芯片的两面，通过TSV连接，大大提高了感光效率，是高端手机摄像头普遍采用的技术。
- 医疗电子： 用于制造更小、更集成的植入式医疗设备。
- 国防与航空航天： 用于制造高可靠性、小型化的宇航电子系统。
| 特性 | 3D IC | TSV |
|---|---|---|
| 概念 | 一种三维集成架构，将芯片垂直堆叠。 | 一种垂直互连技术，是3D IC的物理实现基础。 |
| 关系 | 目标/应用场景：是芯片设计的“方法论”。 | 手段/核心技术：是实现3D集成的“工具”和“桥梁”。 |
| 作用 | 提高性能、降低功耗、增加集成度、实现异构集成。 | 提供高密度、短距离、高带宽的垂直电气连接。 |
| 通俗比喻 | 盖一栋多功能的高楼。 | 大楼里的电梯和垂直管道。 |
3D IC技术通过TSV等关键技术，正在引领集成电路从平面时代迈向立体时代，为摩尔定律的延续和半导体产业的创新发展提供了全新的路径。
