以下我将从核心电气参数、机械安装参数、热管理参数、驱动与保护参数四个方面，详细列出IGBT安装时必须考虑的技术参数。
（图片来源网络，侵删）

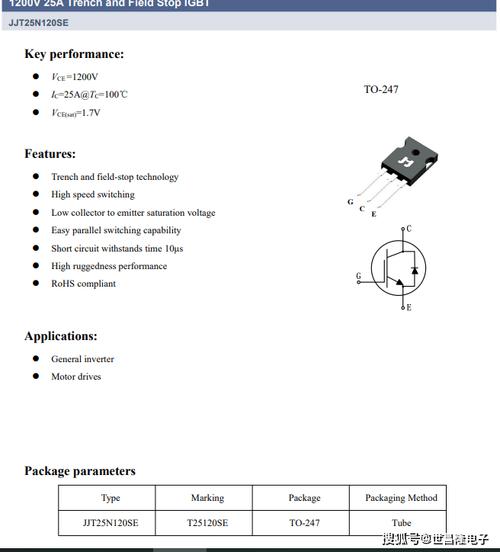

核心电气参数
这些参数定义了IGBT的电气性能极限,是设计和选型的根本依据。
| 参数类别 | 关键参数 | 符号 | 单位 | 描述与安装注意事项 |
|---|---|---|---|---|
| 电压参数 | 集电极-发射极额定电压 | V_CES |
V | 最关键的参数之一，指IGBT在关断状态下能承受的最大直流电压。安装时必须确保电路中的任何瞬态电压（如开关尖峰、雷击感应等）都不能超过此值，通常需要留有15%-30%的安全裕量。 |
| 栅极-发射极最大电压 | V_GES |
V | 指栅极和发射极之间能承受的最大电压。绝对不能超过此值（通常为±20V），否则会永久性损坏栅极的二氧化硅绝缘层，安装时必须确保栅极驱动电压被严格限制在此范围内。 | |
| 电流参数 | 集电极额定电流 | I_C |
A | 指在指定壳温（通常为25°C）下，IGBT能持续通过的直流电流。实际应用中，电流是脉动的，必须计算其有效值和平均值，并确保不超过规格书中的降曲线上对应温度的值。 |
| 集电极峰值电流 | I_CM |
A | 指IGBT能承受的短时（如毫秒级）最大电流，常用于启动或过载工况。安装时需确保短路或启动电流峰值不超过此值。 | |
| 开关参数 | 开关损耗 | E_on, E_off |
J | 每次开通和关断过程消耗的能量。这是决定IGBT发热的主要因素之一，开关频率越高，总开关损耗越大，对散热系统的要求也越高，安装时需根据开关频率精确计算这部分损耗。 |
| 反向恢复电荷 | Q_rr |
μC | 主要针对IGBT内部的续流二极管，二极管从导通到关断时，需要抽取的少数载流子电荷量。Q_rr越大，二极管的关断损耗也越大，会影响IGBT关断时的电压尖峰。 |
机械安装参数
这些参数关注IGBT的物理安装,直接影响其散热性能和长期可靠性。
| 参数类别 | 关键参数 | 符号 | 单位 | 描述与安装注意事项 |
|---|---|---|---|---|
| 安装力 | 推荐的安装力 | N·m 或 kN | 至关重要！ IGBT模块通常需要被紧密地安装在散热器上，以确保低热阻。安装力不足会导致接触热阻急剧增大，引发过热烧毁；安装力过大则可能损坏模块的陶瓷基板或引线键合。 必须严格按照数据手册中的推荐值使用扭矩扳手进行安装。 |
|
| 安装表面 | 平整度 | μm | 散热器与IGBT模块底板的接触面必须非常平整，通常要求平整度在 05mm/m 以内，不平整的表面会导致局部接触不良，热点集中。 | |
| 表面粗糙度 | μm | 推荐的表面粗糙度为 Ra = 1.6 - 6.3 μm，过于光滑（镜面）不利于导热脂填充微小的凹凸；过于粗糙则会减少实际接触面积。 | ||
| 清洁度 | 安装前，必须用无水酒精或专用清洁剂将IGBT底板和散热器接触面的油污、指纹、导热脂残留等彻底清理干净。 | |||
| 导热界面材料 | 导热硅脂/垫片 | W/(m·K) | 用于填充IGBT底板与散热器之间的微观间隙，提升导热效率。 导热硅脂： 导热性好，但易干涸、流淌，长期可靠性稍差。 导热垫片： 可靠性高，不易泄漏，但导热性通常略差于硅脂。 安装时需涂抹均匀且用量适中，避免溢出污染其他电路。 |
|
| 螺丝孔位 | 螺丝孔距与尺寸 | mm | 安装时必须确保IGBT模块的螺丝孔与散热器的孔位完全对齐，避免强行安装导致模块变形或损坏。 |
热管理参数
IGBT的功率损耗最终都转化为热量,有效的散热是保证其寿命的核心。
| 参数类别 | 关键参数 | 符号 | 单位 | 描述与安装注意事项 |
|---|---|---|---|---|
| 结温 | 最大结温 | T_j(max) |
°C | IBT芯片能承受的最高温度，通常为 150°C 或 175°C。这是绝对不能逾越的红线。 |
| 工作结温范围 | °C | IGBT可以安全工作的温度范围，通常为 -55°C 到 +150°C，实际工作结温应尽量控制在125°C以下，以提高可靠性。 | ||
| 热阻 | 结壳热阻 | R_jc |
°C/W | 从IGBT芯片（Junction）到模块外壳（Case）的热阻，这是一个固定值，由模块内部设计决定。 |
| 接触热阻 | R_cs |
°C/W | 从模块外壳到散热器（Sink）的热阻。这完全由机械安装质量决定：安装力、平整度、导热脂质量等。 | |
| 散热器热阻 | R_sa |
°C/W | 从散热器到环境的热阻，由散热器的材质、面积、厚度、风道设计、风扇风量等决定。 | |
| 总热阻 | 结到环境总热阻 | R_ja |
°C/W | R_ja = R_jc + R_cs + R_sa。 *结温计算公式：`T_j = T_a + P_total R_ja** <br> **安装时，我们的目标就是最小化R_cs，并根据总损耗P_total和环境温度T_a来设计足够低的R_sa，确保T_j不超过T_j(max)`。** |
驱动与保护参数
IGBT是电压型驱动器件,其性能和寿命极大地依赖于驱动电路和保护策略。
（图片来源网络，侵删）
| 参数类别 | 关键参数 | 符号 | 单位 | 描述与安装注意事项 |
|---|---|---|---|---|
| 栅极驱动 | 栅极电阻 | R_G |
Ω | 关键的外部元件。 用于控制IGBT的开关速度。 阻值小： 开关速度快，开关损耗低，但 di/dt和dv/dt高，可能导致电磁干扰（EMI）增加，甚至引发振荡。阻值大： 开关速度慢，开关损耗高，但EMI小，工作稳定。 安装时需根据开关频率、EMI要求和电路布局选择合适的 R_G值。 |
| 栅极驱动电压 | V_GE |
V | 栅极开通电压通常为 +15V，关断电压为 -5V 到 -8V。负压关断能有效防止因dv/dt引起的误开通，提高抗干扰能力。 |
|
| 保护功能 | 过流保护 | 必须具备快速可靠的过流保护功能，特别是短路保护，通常采用V_CE饱和压降检测法。保护响应时间必须小于IGBT能承受短路的时间（通常为10μs）。 |
||
| 过温保护 | 通过温度传感器（如NTC热敏电阻）监测散热器温度，当温度超过阈值时切断驱动或降功率运行。 | |||
| 布局与布线 | 主回路布线 | 尽量缩短主回路（C-E）的路径，使用粗而短的铜排，以降低寄生电感。 寄生电感会在开关时产生很高的电压尖峰，威胁IGBT的安全。 | ||
| 驱动回路布线 | 驱动回路应远离主回路，并使用双绞线或屏蔽线，以减少电磁干扰。 驱动地和功率地应单点接地，避免地线环路引入噪声。 |

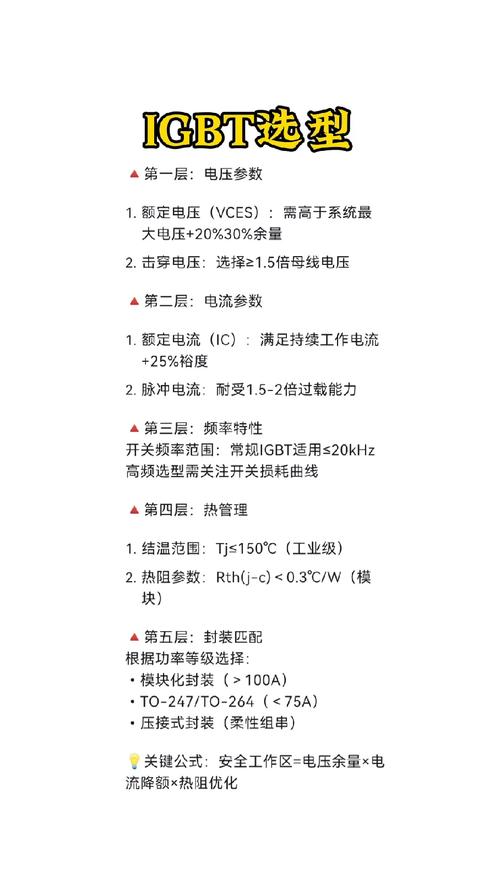

安装IGBT是一个系统工程,需要综合考虑以上所有参数，一个成功的安装流程应包括：
- 选型： 根据电压、电流、开关频率和应用环境选择合适的IGBT模块。
- 散热设计： 计算总损耗，并根据最高环境温度和最大允许结温，设计或选择满足
R_sa要求的散热器。 - 机械准备： 确保散热器平整、清洁，并准备好合适的导热脂和扭矩扳手。
- 安装： 严格按照数据手册的推荐力矩安装，确保对齐，涂抹适量导热脂。
- 驱动与保护： 设计并调试好驱动电路，特别是栅极电阻和负压关断，并实现快速有效的过流和过温保护。
- 布局： 优化功率回路和驱动回路的PCB或铜排布局，最小化寄生参数。
遵循这些技术参数和注意事项,才能确保IGBT在你的系统中发挥最佳性能，并拥有长久而可靠的工作寿命。
