这份指南将从工具准备、操作流程、核心技巧、常见问题四个方面,系统地为您拆解手动焊接贴片的技术要领。

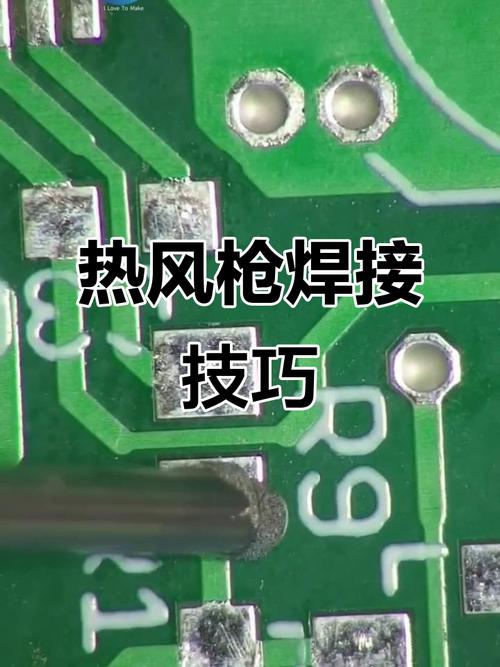

（图片来源网络，侵删）
工具准备：工欲善其事，必先利其器
一套得心应手的工具是成功的一半，对于贴片焊接,以下是必备和推荐的工具：
核心工具
-
电烙铁
- 类型：温控电烙铁是必须的，建议功率在 30W - 60W 之间，功率太小，热量不足；功率太大,容易损坏元件和PCB板。
- 温度：可调温，建议设定在 300°C - 350°C 之间，对于不同大小的元件和焊盘,可以微调温度。
- 烙铁头：
- 尖头/圆锥头：适合焊接小尺寸元件（如0402、0603）和单引脚。
- 刀头/扁头：适合焊接多引脚元件（如SOP、QFP），能同时接触多个焊盘,提高效率。
- 马蹄头：非常适合焊接SOP、QFP等IC，其凹槽可以容纳焊锡,方便拖焊。
- 选择要点：烙铁头尖端应略大于焊盘，但不能过大,避免碰到相邻引脚。
-
焊锡丝
- 类型：推荐使用无铅焊锡丝，其熔点较高（约217-227°C）,但润湿性更好。
- 直径：建议使用 3mm - 0.5mm 的细芯焊锡丝，细芯焊锡更容易精确控制用量,尤其适合小元件。
-
助焊剂
（图片来源网络，侵删）- 作用：清洁焊盘和引脚表面的氧化物，大幅提升焊锡的流动性（润湿性）,是成功焊接的关键。
- 形式：
- 助焊膏：罐装，用牙签或小刷子涂抹，最常用,效果最好。
- 助焊笔：像记号笔一样,方便涂抹。
- 助焊剂芯焊锡丝：焊锡丝内部已含有助焊剂,但额外添加外置助焊剂效果更佳。
辅助工具
- 放大设备：必备！ 无论是放大镜、台式放大镜还是USB显微镜,都需要它来清晰地看到微小的焊盘和引脚。
- 镊子：必备！ 建议使用尖头、不锈钢、防静电的镊子，用于夹取和放置微小元件,以及调整元件位置。
- 吸锡工具：
- 吸锡带：也叫“吸锡线”，用于清理焊盘上多余的焊锡,修正短路。
- 吸锡器：手动或电动的,用于吸取单个焊点上的焊锡。
- 清洁工具：异丙醇 和 无尘布,用于焊接后清洁残留的助焊剂。
- 固定工具：助焊胶 或 高温胶带,用于在焊接前将元件临时固定在PCB板上。
- 散热工具：鳄鱼夹 或 散热片，焊接对热敏感的元件（如IC、MOS管）时，夹在元件引脚下方帮助散热,防止过热损坏。
操作流程：从简到繁，循序渐进
焊接小尺寸元件（0402, 0603, 0805等）
这类元件小、焊盘也小,是练习的基础。
-
准备工作：
- 清洁焊盘，如果氧化严重，可以先用烙铁头蘸取少量焊锡和助焊剂进行“预上锡”。
- 在PCB板上对应位置的焊盘上，用牙签蘸取少量助焊膏,均匀涂抹。
-
上锡定位：
- 用镊子夹取元件,放置在焊盘上。
- 用烙铁头快速接触其中一个焊盘，同时用焊锡丝轻触烙铁头和焊盘的交界处，当焊锡融化并润湿焊盘后，立即移开烙铁和焊锡丝,元件应被焊锡固定在第一个焊盘上。
-
焊接另一端：
（图片来源网络，侵删）- 元件一端已固定,另一端可能因为张力而翘起。
- 用烙铁头接触另一端的焊盘和元件的焊端，同时送入少量焊锡，当焊锡完全融化并形成饱满的焊点后,移开烙铁和焊锡丝。
-
检查与修正：
- 用放大镜检查焊点是否光滑、饱满，有无桥连（短路）。
- 如果有桥连，用吸锡带清理干净，焊点如果不饱满,可以少量补锡。
焊接多引脚元件（SOP, QFP, SOT等）
这类元件引脚密集,是技术的难点。
逐点焊接法（适合引脚较少或对精度要求高的情况）
-
固定与上锡：
- 在所有焊盘上涂抹助焊膏。
- 用镊子将IC放置到正确位置，并用助焊胶或高温胶带固定。
- 先焊接对角的两个引脚,将IC牢牢固定在PCB上。
-
逐点焊接：
- 将烙铁头调整到合适的角度，一次只对准一个引脚和其对应的焊盘。
- 送入少量焊锡,形成一个饱满的焊点。
- 重复此过程,直到所有引脚都焊接完毕。
拖焊法（最常用，适合QFP等密集IC）
这是最主流的焊接方法,效率高且效果好。
-
固定与预上锡：
- 在IC的所有焊盘上涂抹助焊膏。
- 用镊子将IC放置到正确位置，并用助焊胶固定。
- 用烙铁头和少量焊锡，给一侧的所有焊盘快速“预上锡”,形成一层薄薄的焊锡。
-
拖焊：
- 在要焊接的一侧，再次涂上额外的助焊剂。
- 将刀头或马蹄头的烙铁头放置在该侧的第一个引脚上，同时用焊锡丝轻触烙铁头和第一个引脚的交界处。
- 向一侧匀速拖动烙铁，焊锡会因为表面张力和助焊剂的作用，自动流向并填充所有引脚与焊盘之间的缝隙，形成一个个完美的焊点，拖动速度要均匀,不能过快或过慢。
- 重复此步骤，依次焊接另外三侧。
-
检查与清理：
- 拖焊完成后,检查有无明显的桥连。
- 用吸锡带清理可能存在的短路，方法是：将吸锡带放在需要清理的引脚上，用烙铁头压住吸锡带，当焊锡融化后,吸锡带会将其吸走。
核心技巧与心法
- 温度是关键：温度过低，焊锡呈豆腐渣状，不润湿；温度过高，会损坏PCB和元件，先从320°C开始尝试,根据情况微调。
- 清洁是前提：焊盘和引脚必须干净，助焊剂就是为此而生,不要吝啬使用它。
- “热”在“锡”前：正确的操作顺序是：先让烙铁头接触焊盘和引脚，使其升温，然后送入焊锡，焊锡应该在达到熔点后，被焊盘和引脚“吸”上去，而不是被烙铁头“烫”上去。
- 时间要短：焊接一个点的时间应控制在 3-5秒 以内,长时间加热会损坏PCB的铜箔和元件。
- 焊锡量要少：贴片焊点要小而精，焊锡太多是导致桥连和焊点过大（可能碰到其他元件）的主要原因。
- 稳、准、快：手要稳，镊子和烙铁头的定位要准，操作过程要快,减少对元件和PCB的热冲击。
- 学会看焊点：一个合格的焊点应该是光滑、明亮、呈圆锥形（小元件）或饱满的半月形（大引脚）,与焊盘和引脚的结合处无缝隙。
常见问题与解决方法
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 焊点不润湿、呈球形 | 焊盘或引脚脏污/氧化 助焊剂不足 烙铁温度过低 |
用酒精清洗，或用烙铁头重新上锡清理 涂抹足量助焊剂 提高烙铁温度 |
| 桥连/短路 | 焊锡过多 烙铁头移动过慢 引脚间距过近 |
使用吸锡带清理 加快拖焊速度 使用更细的焊锡丝和更尖的烙铁头 |
| 虚焊/假焊 | 焊接时间太短，热量不足 焊锡未完全融化 元件引脚与焊盘未对准 |
延长加热时间（但不超过5秒） 确保焊锡完全融化并流动 重新放置元件 |
| 焊点灰暗、无光泽 | 烙铁温度过高 加热时间过长 元件或焊盘被氧化 |
降低烙铁温度 缩短加热时间 更换元件或清洁焊盘 |
| 焊盘脱落 | 烙铁温度过高 焊接时间过长 外力拉扯 |
降低温度 严格控制加热时间 焊接完成后等焊锡完全冷却再移动PCB |
手动焊接贴片是一项“三分技术，七分练习”的技能，不要因为一开始的失败而气馁,建议您：
- 从废旧的电路板或便宜的练习板开始。
- 先从最大的贴片元件（如1206）开始练习,逐步挑战更小的尺寸。
- 多看、多学、多练,网上有大量优秀的视频教程可以参考。
只要遵循这些要领，并投入足够的耐心和练习，您一定能掌握这门精巧而实用的技术,祝您成功！
