第一部分：背光电路工作原理简介
要维修,先要懂原理，7寸液晶屏的背光系统主要由以下几个部分组成：
（图片来源网络，侵删）
- 背光模组：通常是LED灯条，由多颗LED灯珠串联或串并联组成。
- 驱动板：也叫主板或控制板，它接收外部信号（如HDMI、VGA），处理后驱动液晶面板，同时输出一个PWM（脉冲宽度调制）信号和一个使能/亮度控制信号。

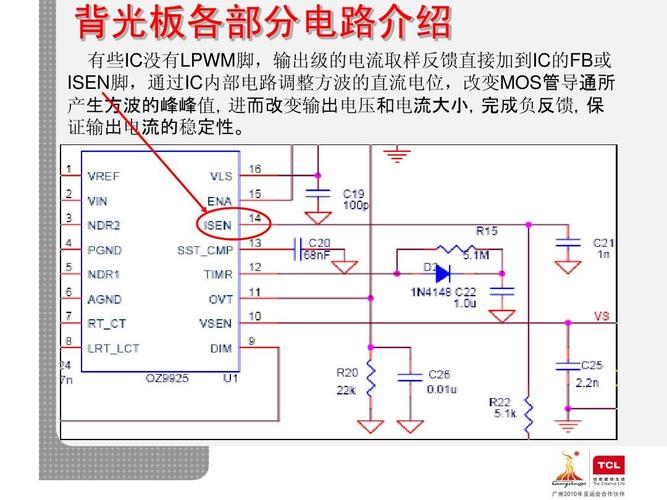

- 升压/恒流驱动板：也叫高压板 或 Inverter (虽然Inverter多指CCFL背光，但现在也常用来泛指背光驱动板)，这是背光电路的核心，它负责接收来自驱动板的低压直流电（通常是5V或12V）和PWM控制信号，将其转换成恒流高压，点亮LED灯条。
- 输入：5V/12V直流电，PWM信号，有时还有使能信号。
- 输出：连接到LED灯条的高压直流电（通常为20-60V，取决于灯条设计）。
简单流程： 驱动板 (主板) → 高压板 → LED灯条 → 屏幕亮
故障点通常集中在 高压板 和 LED灯条 上。
第二部分：故障现象与初步判断
根据不同的故障现象,我们可以大致判断问题出在哪里。
| 故障现象 | 可能的原因 | 优先排查方向 |
|---|---|---|
| 屏幕完全不亮，但图像有显示（用强光手电筒斜照屏幕能看到模糊图像） | 背光未点亮，这是最常见的情况。 | 高压板、LED灯条、驱动板 |
| 屏幕闪烁，时亮时不亮 | 供电不稳、高压板故障、灯条接触不良或部分损坏。 | 高压板、连接线/排线 |
| 屏幕亮度不均匀，有局部亮斑或暗区 | LED灯条上部分灯珠损坏。 | LED灯条 |
| 屏幕亮，但颜色异常或图像扭曲 | 背光本身没问题，问题出在驱动板或液晶面板本身。 | 驱动板、液晶面板 |
| 开机有“滋滋”异响 | 高压板上的电感或电容工作异常，或高压板负载（灯条）短路。 | 高压板、LED灯条 |
注意：如果你的屏幕图像正常，只是不亮，那么99%的问题出在背光部分（高压板或灯条），如果图像都显示不出来，那问题可能更复杂，涉及驱动板或液晶面板。

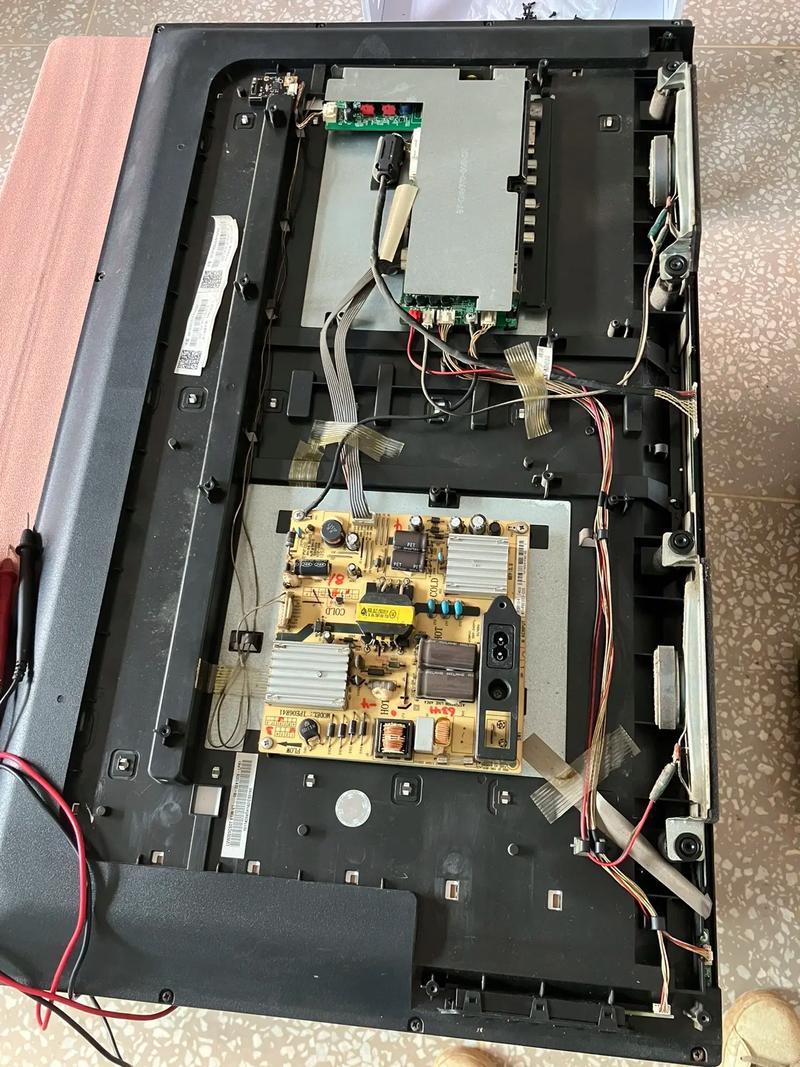

（图片来源网络，侵删）
第三部分：维修工具准备
- 万用表：必备，用于测量电压、电阻、通断。
- 螺丝刀套装：通常为十字和内梅花（六角）螺丝刀。
- 镊子：用于焊接和操作小元件。
- 电烙铁和焊锡丝：用于更换元件。
- 热风枪：用于拆焊多引脚的集成电路（如PWM控制器）。
- 放大镜或显微镜：检查PCB板上的微小裂纹或虚焊。
- 绝缘胶带、导热硅脂：用于绝缘和散热。
- 备用元件：同型号的保险丝、MOS管、PWM控制器芯片、电解电容等（如果手头没有，可以先测量确定坏件再购买）。
第四部分：详细维修步骤（以屏幕完全不亮为例）
安全第一！断电和拆机
- 断电：将液晶屏完全断开所有电源连接。
- 拆机：
- 拧下后壳的所有螺丝。
- 小心撬开后壳,注意卡扣，后壳通常与屏幕框架通过卡扣连接。
- 拔掉连接驱动板和液晶面板的排线，拔排线时，要捏住塑料头拔出，切勿直接拉线。
- 拔掉连接高压板和LED灯条的输出线（通常是2-4根白色或黄色的扁平线）。
- 拔掉从驱动板到高压板的输入线（通常是红黑线，为5V或12V供电，以及一根细小的信号线）。
目视检查
将高压板和灯条取出,仔细检查：
- 保险丝：通常是一个黑色或玻璃的圆柱体，表面是否发黑、烧断或中间熔断？这是最常见的故障点之一。
- 电容：是否有鼓包、漏液或顶部“冒顶”？电解电容是高故障率元件。
- MOS管：表面是否有烧焦、裂痕的痕迹？
- PCB板：是否有明显的烧黄、烧黑的痕迹？是否有细小的裂纹？
上电测试（关键步骤！）
警告：此步骤有一定风险，操作需小心！
- 准备一个可调直流电源（如果有的话，非常方便），或者直接使用原装的5V/12V电源适配器。
- 连接输入电源：将电源适配器的正负极（红黑线）连接到高压板的输入端。注意正负极！
- 模拟PWM信号：高压板需要PWM信号才能工作，最简单的办法是：
- 找一根细导线。
- 将导线一端接地（连接到高压板的地线，通常是黑色线或大面积铜箔）。
- 用导线的另一端,轻轻地、快速地触碰高压板上PWM信号输入端（通常标记为
PWM,DIM,ADIM或BKLT等字样），触碰相当于给了一个高电平脉冲。 - 如果灯条正常点亮，说明问题在于驱动板没有输出PWM信号，你需要检查或更换驱动板。
- 如果灯条没有点亮，说明问题就在高压板本身或LED灯条，继续下一步排查。
高压板故障排查
如果上电测试灯不亮,且排除了驱动板问题，现在重点排查高压板。
-
测量保险丝：

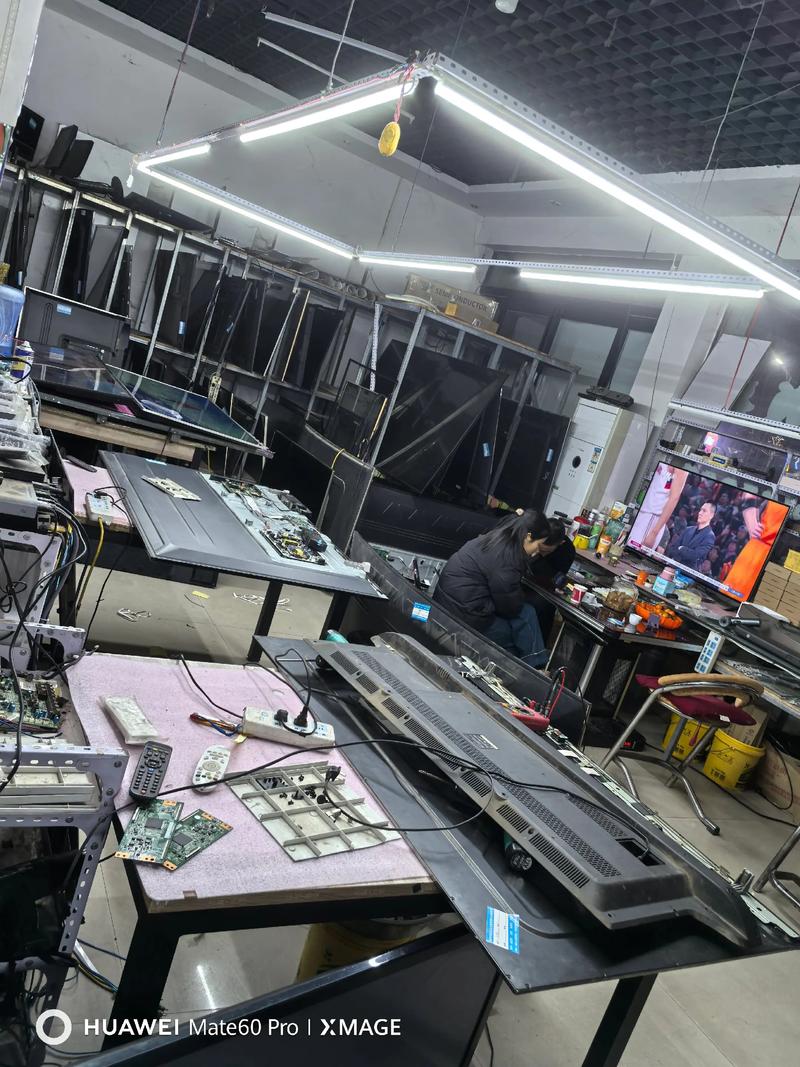

（图片来源网络，侵删）- 用万用表电阻档或二极管档测量保险丝两端。
- 如果电阻无穷大，说明保险丝已熔断。切勿直接更换保险丝！ 必须找到导致保险丝熔断的根本原因（通常是后级短路），否则换上新的保险丝会立刻再次熔断。
- 如果保险丝熔断,继续检查下级元件。
-
检查MOS管：
- MOS管是开关电源的核心,容易因电压波动或负载过重而击穿。
- 用万用表二极管档测量MOS管的三个引脚（G栅极, D漏极, S源极）。
- 正常N沟道MOS管：D-S之间应有一个二极管的压降（约0.4-0.8V），G-S、G-D之间应该是无穷大。
- 如果D-S或G-S之间短路，说明MOS管已损坏，需要更换。
-
检查PWM控制器芯片：
- 这是高压板的“大脑”，负责产生PWM波形驱动MOS管。
- 检查其供电引脚是否有正常电压（如5V或12V）。
- 如果供电正常但无输出,芯片可能损坏。
-
检查其他元件：
- 电阻：检查与MOS管相连的采样电阻（阻值通常很小，如0.1Ω-1Ω），如果阻值变大或无穷大，会导致无输出。
- 电感：检查是否有开路。
- 二极管：检查是否有击穿或开路。
LED灯条故障排查
如果高压板输入电压正常,输出电压也正常（可以用万用表量一下输出端电压，开机时应有几十伏电压），但灯条就是不亮，那问题就在灯条上。
- 目视检查：灯条上是否有黑色的烧点？灯珠本身是否发黑？
- 分段测量法：
- LED灯条通常由多组LED串联而成,各组之间并联。
- 找到灯条上的分段点（通常有焊点或铜箔连接处）。
- 用万用表二极管档,逐一测量每组LED，将红黑表笔分别接到一组的正负极。
- 正常：表笔会显示一个固定电压（约2-3V），并且该组的灯珠会微弱闪光。
- 故障：如果某组测量时电压很低或为0，且不闪光，说明这组LED已经全部开路或烧毁。
- 更换灯条：
- 如果只是其中一组损坏,可以尝试找到损坏点，用导线跨接修复。
- 如果大面积损坏或找不到具体故障点,最简单的办法是更换整条LED灯条，7寸屏的灯条不贵，网上很容易买到。
第五部分：维修注意事项与技巧
- 静电防护：维修CMOS芯片（如PWM控制器）时，注意防静电，佩戴防静电手环。
- 焊接技巧：MOS管和PWM控制器引脚密集，使用尖头烙铁和助焊剂，避免虚焊和连焊，拆焊多引脚芯片最好用热风枪。
- 散热：更换MOS管或PWM芯片后，涂上适量导热硅脂，有助于散热。
- 替换原则：替换元件时，尽量使用同型号、同参数的元件，如果没有，参数可以稍大（如耐压、电流），但绝不能小。
- 先简后繁：始终从最简单的保险丝、电容等肉眼可见的元件开始排查。
- 量力而行：如果对电子技术不熟悉，或者找不到故障点，建议寻求专业人士帮助，或者直接考虑更换整个屏幕模组（有时比维修更划算）。
希望这份详细的指南能帮助你成功修复你的7寸液晶屏！祝你维修顺利！
