以下为您提供一个专业、结构化的射频功放技术方案模板，并附上一个具体案例填充示例，您可以根据您的具体项目需求进行修改和填充。

[项目名称] 射频功放技术方案

项目概述

1 项目背景与目标

• 背景阐述： 简述当前市场环境、技术趋势、客户需求或公司战略，5G通信的普及对高效率、高线性功放的需求日益增长；或公司计划进入某个新的射频应用领域。
• 项目目标： 清晰、量化地定义本项目要达成的核心目标。
  • 技术目标： 设计并实现一款满足特定指标的射频功放。
  • 性能目标： 功率、效率、线性度等关键指标达到XX。
  • 商业目标： 满足XX客户的订单需求，或为公司XX产品线提供核心模块支持，预计成本控制在XX以内。

2 项目范围

• 产品定义： 明确本方案所设计的功放是作为独立模块，还是集成到更大的系统中。
• 方案涵盖从需求分析、方案设计、仿真验证、硬件开发、软件调试到测试验证的全过程。
• 明确项目边界，天线系统、整机结构散热设计（仅提供接口和热设计要求）、上层应用软件等不在本方案范围内。

3 关键挑战

• 列出项目开发过程中预计遇到的主要技术难点和挑战,以及初步的应对思路。
  • 高效率与高线性度的矛盾、宽带匹配设计的复杂性、散热管理、大规模生产的一致性控制等。

系统需求与指标

1 工作频段与带宽

• 工作频段： [2.3-2.4 GHz (WiFi 6), 3.3-3.8 GHz (5G N78)]
• 瞬时/瞬时/连续带宽： [100 MHz]

2 输出功率与增益

• 饱和输出功率 (P_sat)： [+43 dBm (20W)]
• 1dB压缩点输出功率 (P1dB)： [+40.5 dBm (11.2W)]
• 输出功率 (Pout) @ [特定OPBO值]： [+38 dBm (6.3W) @ OPBO=6dB]
• 小信号增益 (Gp)： [35 dB]
• 增益平坦度： [±0.5 dB]

3 线性度指标

• 邻道功率比：
  • ACPR1 (邻道)： [-45 dBc @ 5MHz 偏移, 802.11ax OFDM信号]
  • ACPR2 ( alternate 信道)： [-50 dBc @ 10MHz 偏移]
• 误差矢量幅度： [< 3% @ 64-QAM, MCS9]
• 频谱模板： [可附图说明，符合XX标准]

4 效率指标

• 漏极/集电极效率： [> 40% @ P1dB]
• 功率附加效率： [> 35% @ P1dB]
• 功率回退效率： [> 25% @ Pout=38dBm]

5 信号指标

• 输入/输出阻抗： [50 Ω]
• 输入/输出驻波比： [< 1.5:1 (在带宽内)]
• 三阶交调截取点： [+55 dBc (输入), +40 dBm (输出)]

6 环境与可靠性

• 工作温度范围： [-40°C ~ +85°C]
• 存储温度范围： [-55°C ~ +125°C]
• 电源要求：
  • 电压： [+28V DC]
  • 电流： [< 2.5A @ P1dB]
  • 杂散抑制： [<-60dBc]
• 尺寸与重量限制： [PCB尺寸 < 50mm x 50mm, 重量 < 50g]

技术方案设计

1 整体架构

• 架构选择： 详细说明选择何种架构，并阐述理由。
  • Doherty功放、Chireix功放、包络跟踪、Doherty+ET等。

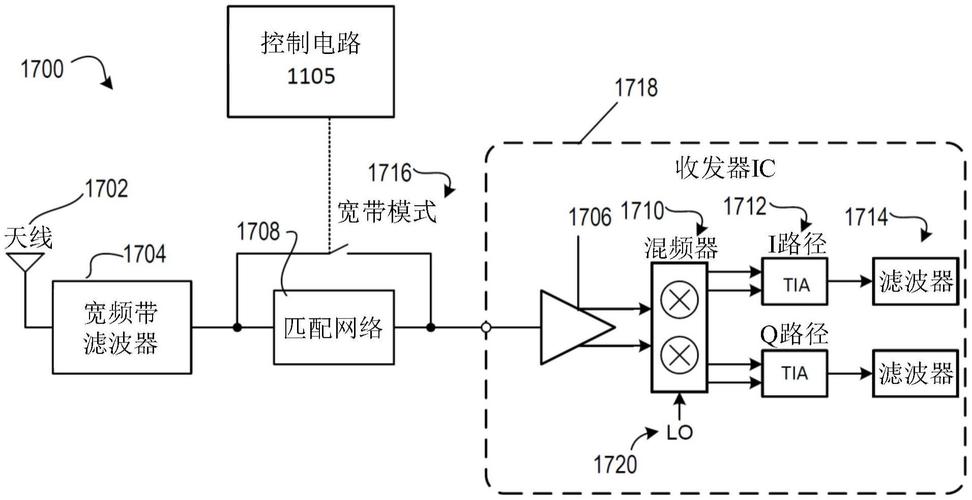

• 架构框图： 绘制系统级框图，标明主要功能模块（如预驱动、末级功放、偏置电路、定向耦合器、检波器、控制器等）及其信号流向。
  • [此处插入架构框图]

2 器件选型

• 功放管选型：
  • 类型： LDMOS, GaN, GaAs HBT等。
  • 关键参数对比： 列出候选器件的P1dB, PAE, Gain, fT/fmax, 线性度等关键参数，并说明最终选择该器件的原因（如：GaN的高功率密度和效率优势）。
  • 供应商与型号： [Qorvo GaN, CGH40010F]
• 无源器件选型：
  • PCB基板： [Rogers RO4350B, 介电常数, 损耗角正切值]
  • 电容/电感： [高Q值、高功率容量的微波器件]
  • 传输线： 微带线、带状线等。
• 有源器件选型：
  • 驱动放大器： [型号, 增益, 噪声系数等]
  • 控制器/MCU： [型号, ADC/DAC精度, 运算能力]

3 电路设计

• 输入匹配网络：
  • 目标： 实现输入阻抗匹配，最大化功率传输，优化噪声和线性度。
  • 结构： [L型、π型、T型匹配，或分布式匹配]
• 级间匹配网络：
  • 目标： 级间增益分配和阻抗匹配，保证稳定性。
• 输出匹配网络：

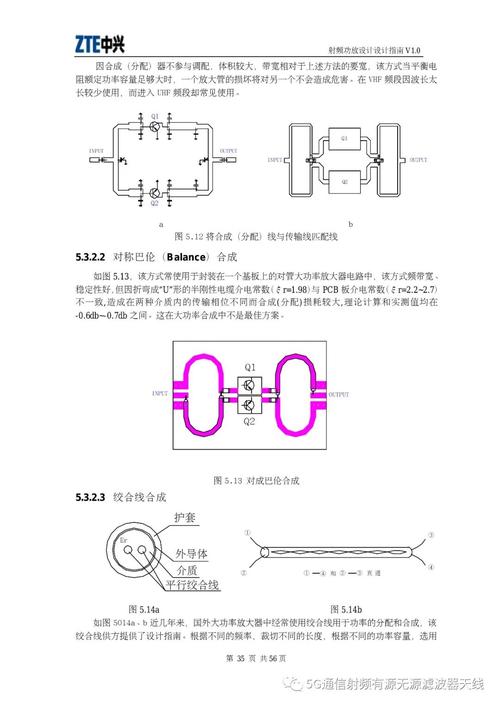

  • 目标： 实现高效率、宽带匹配，根据架构不同，可能需要设计谐波控制网络（如二次谐波开路/三次谐波短路）。
  • 结构： [集总参数、分布式参数、混合型]
• 偏置电路设计：
  • 栅极/基极偏置： [电压, 电流, 稳定性设计]
  • 漏极/集电极偏置： [电压, 电流, 去耦设计]
• 稳定性设计：
  • 分析： 使用仿真工具（如ADS）进行稳定性分析，绘制稳定圆。
  • 措施： [添加栅极/漏极电阻，使用稳定性电感/电容]

4 热设计

• 热流路径分析： 描述从芯片结到环境的热量传导路径（Die -> Solder -> Package -> Heat Slug -> PCB -> 散热器/外壳）。
• 散热方案：
  • PCB叠层： 多层PCB设计，使用大面积铜箔作为散热层。
  • 散热过孔： 在芯片下方和周围阵列排布热过孔。
  • 散热器/冷板： [选用XX型号的铝制散热器，或设计水冷板]
• 热仿真： 使用ANSYS Icepak等软件进行热仿真，预测芯片结温。
  • 目标： 确保在最坏情况下，Tj < [150°C]。

5 控制与保护电路

• 增益控制： [VGA数控增益，或模拟VAGC]
• 温度补偿： 通过温度传感器实时调整偏置电压，补偿温度漂移。
• 驻波比保护： 通过定向耦合器检测反射功率，超过阈值时自动降低输出功率或关断功放。
• 过温保护： 监测温度，超过阈值时关断功放。
• 过流保护： 监测电源电流，超过阈值时关断功放。

仿真与验证计划

1 仿真验证

• 工具： [Keysight ADS, Cadence AWR, CST]
• • S参数仿真： Z, Y, S参数，增益，驻波比。
  • 谐波平衡仿真： P1dB, PAE, ACPR, EVM。
  • 稳定性仿真： 稳定因子K, B1，稳定圆。
  • 热仿真： 结温预测。
  • 瞬态仿真： 大信号动态响应。

2 硬件验证

• 测试环境：
  • 仪器清单： [信号源、频谱仪、矢量网络分析仪、功率计、示波器、高低温箱]
  • 测试夹具： 设计专用的PCB测试夹具，确保良好的射频连接。
• 测试项目与方法：
  • S参数测试： 在工作频带内扫描，测试增益和驻波比。
  • 功率与效率测试： 在连续波和调制信号下，测试Pout, Gain, PAE。
  • 线性度测试： 使用标准测试信号（如LTE, 5G NR, WiFi），测试ACPR和EVM。
  • 互调测试： 使用双音测试，测试IP3。
  • 环境测试： 在不同温度下重复关键性能测试。
  • 长期老化测试： 进行Burn-in测试，验证可靠性。

项目计划与资源

1 项目里程碑与时间表

2 资源需求

• 人力资源： 硬件工程师X名，软件工程师Y名，测试工程师Z名。
• 设备资源： 仿真软件授权、测试仪器、实验室环境。
• 预算估算： [列出主要开销，如元器件采购、PCB制板、测试费用、外协加工费等，总计XX元]

风险评估与应对策略

附录

• 附录A： 主要元器件清单
• 附录B： 系统架构框图
• 附录C： 电路原理图（主要部分）
• 附录D： PCB Layout图（顶层/底层）

【案例填充示例：一个2.4GHz WiFi 6 Doherty功放方案】

项目概述

• 目标： 为新一代Wi-Fi 6路由器设计一款高效率、高线性度的2.4GHz Doherty功放模块，满足802.11ax标准下的高阶调制需求。
• 关键挑战： 在保持高PAE的同时，满足-45dBc的ACPR指标，并解决功放在高功率回退时的效率下降问题。

系统需求

• 频段： 2.4 - 2.484 GHz
• P1dB： > +28 dBm (630mW)
• Gain: 28 dB
• ACPR: < -45 dBc @ 5MHz offset (802.11ax, 80MHz BW, 1024-QAM)
• PAE @ P1dB: > 40%
• PAE @ Pout=25dBm (6dB OPBO): > 30%

技术方案

• 架构： 采用经典的Doherty功放架构，以提升回退效率。
• 器件选型：
  • 末级PA： 选用Qorvo的QPD1010N，这是一款针对Wi-Fi应用的GaN-on-SiC器件，具有高效率和优异的线性度。
  • 驱动级： 选用Avago的AFSM-7721，提供足够的驱动功率和良好的噪声性能。
• 电路设计：
  • 输出匹配网络将包含用于Doherty结构的90°电线和阻抗变换网络。
  • 重点设计偏置电路,确保主、辅功放工作在最佳偏置点。
• 热设计： 由于GaN功率密度高，采用1.6mm厚FR4 PCB，底部铺铜并打阵列热过孔，配合小型金属外壳散热。

... (后续各部分按模板填充具体内容) ...
