重要：安全第一！
在开始任何维修之前,请务必遵守以下安全规则：

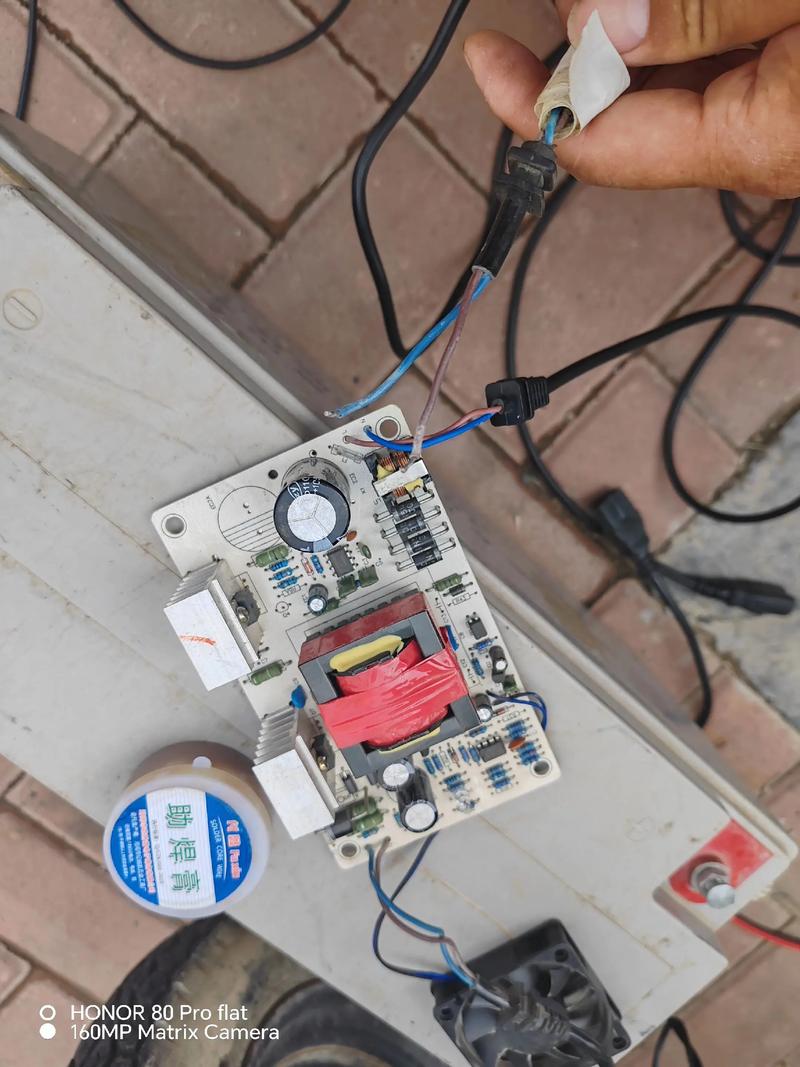

（图片来源网络，侵删）
- 断开电源： 将充电器从交流插座上拔下。
- 放电： 如果可能，将充电器连接的电瓶断开，并让充电器内部的大电容自行放电几分钟，可以用一个带功率电阻的螺丝笔（或一个100kΩ/2W以上的电阻）短接电容正负极端子进行放电，注意避免短路火花和电击。
- 使用隔离变压器： 如果条件允许，使用一个1:1的隔离变压器为充电器供电，这可以让你在通电测试时，使设备“浮地”,大大降低触电风险。
- 佩戴防护装备： 佩戴绝缘手套和护目镜。
- 熟悉工具： 确保万用表工作正常,烙铁功率足够。
第一步：初步观察和故障现象分析
维修前，先弄清楚充电器出现了什么问题,常见的故障现象有：
- 完全无反应： 指示灯不亮，风扇不转,插电后毫无动静。
- 指示灯亮，但无输出电压： 电源灯亮，但连接电瓶后没有充电反应,用万用表测不到输出电压。
- 输出电压异常： 输出电压过高或过低，远超12V-15V的正常范围。
- 风扇不转或异响： 充电器工作，但风扇不转,导致过热保护或损坏。
- 充电指示灯状态异常： 充满电的指示灯也亮,或者充了很久电指示灯状态不变。
第二步：工具和准备
- 必备工具：
- 数字万用表（必备，用于测电压、电阻、通断）
- 绝缘螺丝刀套装
- 电烙铁和焊锡丝
- 吸锡器或吸锡线
- 钳子、镊子
- 可选但强烈推荐：
- 示波器（用于观察开关电源波形,高级维修）
- 负载电阻（一个汽车灯泡,用于测试充电器带载能力）
- 隔离变压器
第三步：拆解和内部检查
- 拧开充电器外壳的螺丝，小心地打开外壳，注意有些卡扣式的,别用力过猛。
- 内部结构通常分为三部分：
- 输入端（AC交流）： 包含保险丝、EMI滤波电路（电感、电容）、整流桥。
- 开关电源部分（DC-DC转换）： 核心是PWM控制芯片（如TL494、UC384x系列）、功率开关管（MOSFET或三极管）、开关变压器、整流二极管、输出滤波电容。
- 输出端（DC直流）： 输出滤波电容、电压电流采样电阻、风扇控制电路、可能还有继电器。
- 直观检查：
- 闻： 闻一下有没有烧焦的异味。
- 看：
- 保险丝： 这是最容易损坏的部件之一，观察玻璃管内的保险丝是否熔断，或管壁是否发黑，如果熔断，千万不要直接更换更大安培的保险丝！ 必须找到保险丝烧毁的原因。
- 电容： 检查电解电容是否有鼓包、漏液、顶部“防爆阀”凸起的现象,这是最常见的故障点之一。
- 功率管： 检查MOSFET或三极管是否有裂痕、烧黑的痕迹。
- 电阻： 检查电阻，特别是限流电阻、采样电阻是否有烧焦变色。
- PCB板： 检查PCB板是否有因打火或过流导致的烧黑、烧断的铜箔。
第四步：分段诊断和维修
根据故障现象,我们可以分段进行测量。
情况A：完全无反应（指示灯不亮，风扇不转）
这种情况通常发生在输入端。
- 测量保险丝：
- 用万用表电阻档（蜂鸣档）测量保险丝两端。
- 如果蜂鸣器响（电阻为0）： 保险丝是好的,问题在后续电路。
- 如果蜂鸣器不响（电阻无穷大）： 保险丝熔断。
- 处理熔断的保险丝：
- 千万不要只换保险丝！ 保险丝熔断说明后级电路存在严重短路。
- 找到短路点：
- 断开开关电源部分： 将开关变压器初级绕组与功率开关管相连的焊点断开（或焊下功率开关管）。
- 测量输入端电阻： 再次测量整流桥后的正负极之间的电阻，如果恢复正常（有一定阻值，不是0）,说明短路点在开关电源部分。
- 重点检查：
- 功率开关管： 用万用表二极管档测量D-S极（或C-E极）之间是否短路,这是最常见的短路故障点。
- 整流桥： 测量四个二极管是否击穿短路。
- PFC电路（如果有的话）： 某些高端充电器有有源PFC电路,其开关管也容易击穿。
- 输入滤波电容： 极少见,但也要检查是否击穿。
- 更换损坏元件： 找到损坏的元件（如MOSFET、整流桥）后，进行更换，更换MOSFET时,最好检查一下其驱动电阻和栅极电阻是否正常。
- 更换保险丝： 确认所有短路问题解决后，换上同规格、同类型的保险丝。
情况B：指示灯亮，但无输出电压
这种情况说明输入端和开关电源部分基本正常（辅助供电正常）,问题在输出端或PWM控制部分。
（图片来源网络，侵删）
- 测量输出端电压：
- 在充电器输出端子上,用万用表直流电压档测量。
- 如果有电压（但异常高/低）： 问题可能在电压反馈回路。
- 如果电压为0或非常低：
- 检查输出电路：
- 检查输出保险丝： 有些充电器在输出端也有一个保险丝。
- 检查输出整流二极管： 如果是肖特基二极管，容易击穿或开路,用二极管档测量。
- 检查输出滤波电容： 电容失效会导致输出电压纹波大或带载能力差,严重时可能为0。
- 检查PWM控制电路（核心难点）：
- 辅助供电： 开关变压器上会有一个绕组给PWM芯片提供工作电压（如12V-20V），测量PWM芯片的VCC引脚电压是否正常，如果没有电压,检查辅助供电的整流二极管和滤波电容。
- PWM芯片是否起振： 这需要示波器测量其输出引脚（如OUT/CT引脚）是否有PWM波形,没有示波器较难判断。
- 电压反馈回路：
- 找到输出端的电压采样电阻（通常是两个高精度的大功率电阻串联）。
- 找到光耦（用于隔离反馈信号）。
- 找到精密基准电压源（如TL431、TL432）。
- 故障通常是：采样电阻阻值变大/开路、光耦损坏（特别是初级或次级短路）、TL431损坏,可以逐一测量和替换。
情况C：输出电压异常
- 电压过高（危险！）： 这通常意味着电压反馈回路开路，检查光耦、TL431、采样电阻是否开路。此状态下充电器会直接损坏电瓶，非常危险，应立即断电维修。
- 电压过低：
- 带载时电压低：可能是输出滤波电容容量下降,或功率开关管性能不佳。
- 空载时电压也低：可能是电压反馈回路有问题,或PWM芯片本身损坏。
情况D：风扇问题
- 风扇不转：
- 首先检查风扇本身,用手拨一下能否转。
- 测量风扇供电电压是否正常（通常是12V）。
- 如果电压正常，风扇不转,则是风扇损坏。
- 如果没有电压，检查风扇控制电路（可能是一个三极管或MOSFET驱动，受PWM芯片控制）。
- 风扇异响： 轴承缺油或损坏,直接更换即可。
第五步：维修后测试
- 空载测试： 将维修好的充电器（不接电瓶）接通电源，用万用表测量输出电压是否正常（通常在13.8V-15V之间，具体看充电器设计）。
- 带载测试（谨慎进行）：
- 最好使用一个功率合适的负载电阻或汽车灯泡进行测试。
- 观察充电器在带载时电压是否稳定,有无异常发热。
- 如果一切正常，再连接上12V电瓶进行充电测试,注意观察充电指示灯是否能正常转换。
常见故障点排序
对于12V大电瓶充电器,最常见的故障点依次是：
- 保险丝熔断： 90%是由于后级MOSFET或整流桥击穿短路导致。
- 输出滤波电容鼓包/失效： 导致输出电压不稳、纹波大或无法带载。
- 功率开关管（MOSFET）损坏： 常常伴随保险丝熔断。
- 风扇损坏： 导致充电器过热,引发其他元件损坏。
- 电压反馈回路元件损坏（光耦、TL431、采样电阻）： 导致输出电压异常。
希望这份详细的指南能帮助你成功维修你的12V大电瓶充电器！如果维修过程中遇到困难，或者不确定如何操作,寻求专业人员的帮助永远是明智的选择。

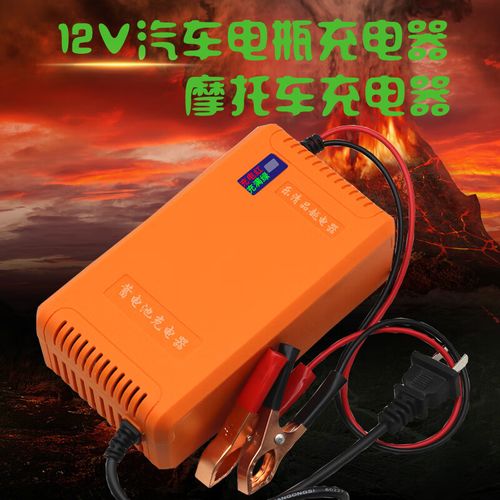

（图片来源网络，侵删）
