电源板概述与核心电路
海信1459电源板通常采用反激式（Flyback）开关电源架构，主要由以下几个部分组成：

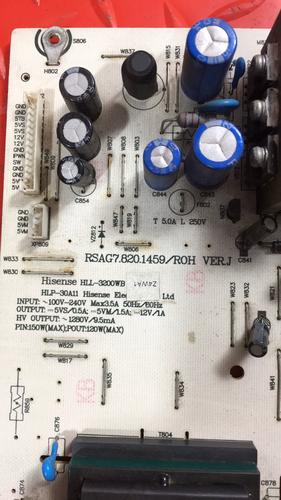

（图片来源网络，侵删）
- 输入与抗干扰电路：包括保险丝、压敏电阻、X电容、共模电感等，用于滤除电网干扰和防止电源干扰电网。
- 整流滤波电路：桥式整流（或全波整流）和高压大电容，将220V交流电转换为约300V的直流电。
- 主电源PWM振荡与控制电路：这是电源的“大脑”，核心芯片通常是一枚电流模式PWM控制器，非常经典的型号是 TEA1532 或 TEA1533（两者引脚和功能兼容），它负责驱动开关管，稳定输出电压。
- 开关管与开关变压器：开关管（如 K2655、K2141、2SC5707 等N-MOSFET）在PWM信号驱动下，高速导通和截止，将能量通过开关变压器传递到次级。
- 次级整流滤波电路：将开关变压器次级的高频交流电转换为直流电压，经整流二极管（如 FR307、FR307A）和电容滤波后，输出各组电压。
- 反馈与稳压电路：通过光耦（如 PC817） 和误差放大器（如 TL431），将次级电压的波动信息反馈给初级PWM芯片，从而动态调整PWM占空比，实现稳压。
- 保护电路：
- 过流保护：通过检测开关管源极的电流来实现。
- 过压保护：通常由PWM芯片内部或辅助供电电路完成。
- 欠压保护：同样由PWM芯片检测其VCC供电电压来实现。
常见故障现象与维修思路
故障现象1：指示灯不亮，保险丝烧断
- 原因分析：
- 严重短路：后级电路存在严重对地短路。
- 尖峰吸收电路损坏：RCD吸收回路的电阻或二极管击穿。
- 桥式整流堆击穿。
- 开关管击穿：这是最常见的原因。
- 输入端压敏电阻或X电容短路。
- 维修步骤：
- 断开负载：将电源板从主板上拆下，目的是排除主板短路导致初级电流过大的可能性。
- 静态测量：
- 用万用表二极管档测量保险丝是否熔断，如果熔断，说明存在短路。
- 测量桥式整流堆的交流输入端和直流输出端是否有短路。
- 测量开关管的D极（漏极，通常接开关变压器初级）和S极（源极，通常接源极电阻）之间是否短路，如果短路，需要更换开关管。
- 测量尖峰吸收电路的电阻和二极管是否损坏。
- 更换损坏元件：找到并更换损坏的元件（如开关管、整流桥等）。
- 限流上电测试（关键步骤！）：
- 准备一个100W/220V的白炽灯泡，串联在火线和电源板输入端之间。
- 或者使用一个可调交流电子负载，设置为恒流模式（如0.5A）。
- 接通电源,观察灯泡或负载情况。
- 灯泡常亮：说明初级电路仍有短路，需重新检查。
- 灯泡闪烁后变暗或熄灭：说明电源启动正常，短路已排除。
- 灯泡微亮或闪烁：可能是负载过重或软启动问题。
- 测量输出电压：如果限流测试通过，用万用表测量各组输出电压是否正常。
故障现象2：指示灯不亮，但保险丝完好
- 原因分析：
- 无300V直流电压：市电输入、整流滤波电路开路。
- PWM芯片未工作：芯片供电、启动电阻、基准电压等有问题。
- 开关管未启动：驱动电路或开关管本身开路。
- 维修步骤：
- 测量300V电压：通电后，测量开关管D极对地是否有约300V的直流电压，如果没有，检查整流桥、限流电阻（如果有）和滤波电容。
- 测量PWM芯片供电：
- 测量PWM芯片（TEA153x）的VCC引脚（通常是第8脚）电压，正常情况下，开机瞬间应有电压（如12-18V），然后会下降。
- 如果没有VCC电压,检查启动电阻（通常是几MΩ的大电阻，接在300V和VCC之间）是否开路。
- 检查VCC滤波电容是否失效。
- 检查PWM芯片工作条件：
- 测量芯片的基准电压引脚（通常是第1脚），应有稳定的5V或2.5V参考电压。
- 检查过流保护引脚（通常是第3脚）电压是否被拉低。
- 检查使能/电压反馈引脚（通常是第2脚）电压是否正常。
- 检查驱动电路：如果芯片供电正常但仍不工作，可能是驱动电路问题，可以测量开关管G极是否有启动脉冲（需要示波器），若无，可能是芯片损坏。
故障现象3：指示灯亮，但屏幕不亮，或亮度闪烁
- 原因分析：
- 主电源（24V）电压低或无输出。
- 保护电路动作：过压、过流或短路保护被触发。
- 副电源（5V）正常，但主电源未启动。
- 负载问题：主板或背光板存在短路或过载。
- 维修步骤：
- 测量输出电压：通电后，测量各组输出电压，特别是24V和5V。
- 如果5V正常，但24V无输出或电压很低，说明问题在主电源或其负载。
- 断开法判断负载：
- 将电源板与主板和背光板连接器断开。
- 在24V输出端接一个假负载（如汽车灯泡或大功率水泥电阻，功率>10W）。
- 重新通电,测量24V电压是否恢复正常。
- 电压恢复正常：说明问题在主板或背光板，需要检查主板或背光板是否存在短路。
- 电压依然不正常：说明问题在电源板本身。
- 检查反馈电路：如果电压偏低，重点检查光耦和TL431，用万用表测量光耦的发光二极管侧（1、2脚）和光敏三极管侧（3、4脚）的特性是否正常，测量TL431的R、A、K三个引脚电压是否在正常范围内。
- 检查PWM芯片：如果反馈电路正常，可能是PWM芯片性能不良或损坏。
- 测量输出电压：通电后，测量各组输出电压，特别是24V和5V。
关键元件与维修数据
核心芯片：TEA1532/TEA1533
| 引脚 | 符号 | 功能 | 正常工作电压 (参考) |
|---|---|---|---|
| 1 | VREF | 内部基准电压输出 | 5V |
| 2 | EN/UV | 使能/欠压输入 | 5V ~ 2.5V |
| 3 | CS | 电流检测输入 | 0V (正常工作时) |
| 4 | GND | 地 | 0V |
| 5 | DRAIN | 驱动脉冲输出，内部接MOSFET | 0V (静态) |
| 6 | VCC | 电源供电 | 12V ~ 18V (动态) |
| 7 | NC | 空脚 | - |
| 8 | HV | 高压供电，经启动电阻接300V | 300V (静态) |
注意：芯片VCC电压在启动后会下降到一个稳定值，不同电路设计略有差异。
常见易损元件
- 开关管：型号多为 K2655、K2141、2SC5707，测量D-S极电阻，正常时应有几百KΩ的阻值，若阻值很小或为0，则已击穿。
- 整流桥：测量四个二极管，应有单向导通特性。
- 滤波电容：初级大电容（通常标有 400V 220μF 或 100μF）容易鼓包或失容，导致300V电压不稳。
- 启动电阻：通常在300V和芯片VCC引脚之间，是几MΩ的大电阻，开路后芯片无法启动。
- 光耦 PC817：测量1-2脚正向压降约1.1V，3-4脚应有阻值变化。
- 误差放大器 TL431：测量R-A、A-K之间应有约2.5V的基准电压。
安全注意事项
- 断电操作：在维修任何电路前，务必拔掉电源插头，并对高压滤波电容进行放电操作（用大功率电阻短接电容两端）。
- 隔离变压器：强烈建议使用隔离变压器进行维修，可以防止因电源板热地（初级）带电而导致的触电风险。
- 注意高压：电源板初级部分存在300V甚至更高的脉冲电压，非专业人员请勿随意触碰。
- 防止二次损坏：更换开关管等大功率元件时，一定要检查导致其损坏的根本原因（如尖峰吸收电路、反馈电路），否则新换上的元件会再次烧毁。
- 谨慎使用假负载：假负载功率要足够大，防止电压因负载过轻而失控，导致输出电压过高损坏其他元件。
希望这份详细的维修指南能对您有所帮助,维修电源板需要一定的电子基础和耐心，祝您维修顺利！

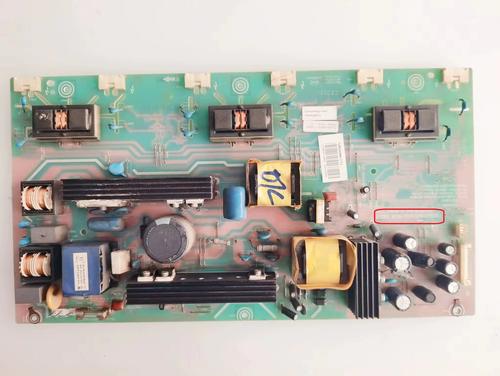

（图片来源网络，侵删）
