什么是车辆总线数据采集？
车辆总线数据采集是指通过连接到车辆内部的通信网络（即“总线”），实时、准确地获取车辆上各个电子控制单元 之间交换的数据信息的过程。

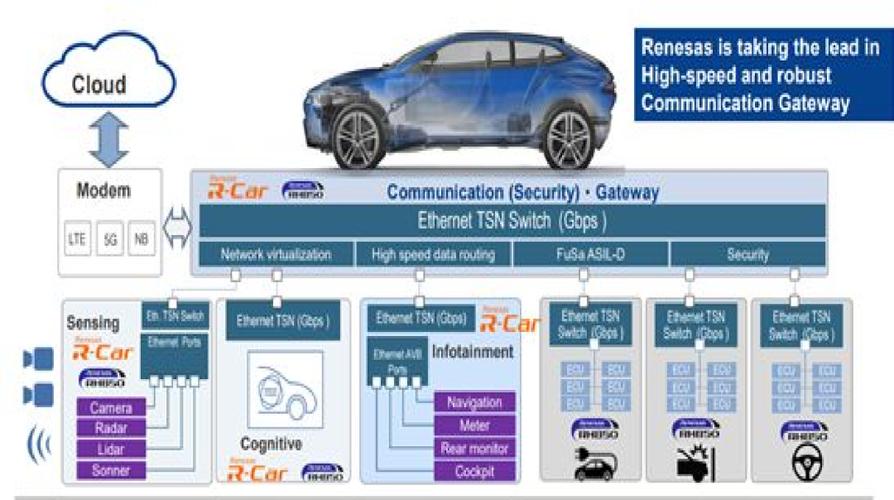

（图片来源网络，侵删）

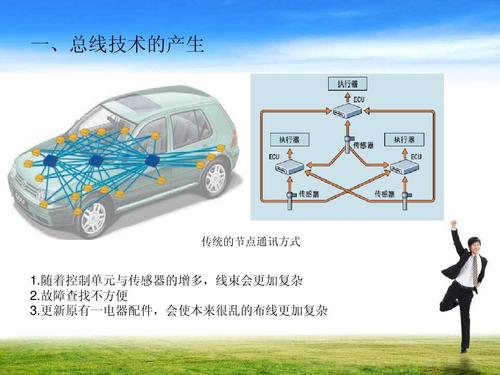

想象一下，一辆现代汽车就像一个分布式计算机网络，ECU是网络中的“计算机”，总线是连接它们的“网线”，数据采集就是在这个“网线”上安装一个“监听器”，捕获所有“计算机”之间的通信内容。
为什么需要采集总线数据？
采集这些数据不是为了“偷窥”,而是为了实现多种关键目标：
-
研发与测试:
- 功能验证： 验证新开发的ECU功能是否符合设计要求。
- 逻辑诊断： 当车辆出现故障时，通过分析总线上的报文，快速定位是哪个ECU出了问题，以及问题的具体原因（如传感器信号异常、执行器指令错误等）。
- 性能调校： 对发动机、变速箱、底盘等进行精细化调校，以达到最佳的驾驶性能、燃油经济性和舒适性。
- 集成测试： 确保不同供应商提供的ECU之间能够协同工作,没有通信冲突。
-
生产与制造:
（图片来源网络，侵删）- 下线检测： 在车辆下线时，通过采集总线数据，快速检查所有关键系统（如动力、底盘、车身）是否正常工作,确保产品质量。
- 生产线标定： 为ECU写入特定的程序和参数（即“标定数据”）,使其适应不同的车型配置。
-
售后与维修:
- 故障诊断： 维修技师使用诊断仪读取故障码，并进一步分析故障发生时的实时总线数据,以精确判断故障点。
- 远程诊断： 对于网联汽车，可以将采集到的数据上传到云端，由专家进行远程分析,指导维修。
-
智能网联与自动驾驶:
- 数据驱动： 自动驾驶算法需要海量的车辆状态数据（如车速、方向盘转角、加速度等）作为训练和决策的依据,这些数据主要来源于总线。
- 车路协同： 车辆需要将自身状态（位置、速度、意图等）通过总线采集并广播出去,实现与周围车辆和基础设施的通信。
主要的车辆总线类型
不同的总线有不同的“带宽”（传输速度）和“职责”,对应着车辆上不同的应用场景。
| 总线类型 | 主要应用领域 | 特点 | 传输速率 | 典型报文示例 |
|---|---|---|---|---|
| CAN (Controller Area Network) | 动力系统 (发动机、变速箱)、底盘控制 (ABS、ESP)、车身控制 (车窗、灯光) | 应用最广泛，可靠性高，成本较低 | 125 kbps ~ 1 Mbps | 发动机转速、车速、节气门开度、ABS状态 |
| LIN (Local Interconnect Network) | 车身舒适系统 (车窗、座椅、后视镜、雨刷) | 低成本，单主从结构，速度慢 | 20 kbps | 车窗升降状态、座椅位置、雨刷速度 |
| FlexRay | X-by-Wire (线控技术，如线控转向、线控制动)、高级别自动驾驶 | 高速，高容错，确定性通信（时间同步） | 10 Mbps / 20 Mbps | 线控转向指令、刹车踏板信号、车辆横摆角 |
| MOST (Media Oriented Systems Transport) | 信息娱乐系统 (车载音响、导航、仪表盘显示) | 专为多媒体设计，支持高速数据流 | 8 Mbps / 150 Mbps | 音频数据、导航地图、视频信号 |
| 以太网 | 高级辅助驾驶、车载信息娱乐、OTA升级、云计算 | 高速，高带宽，可扩展性强，成本低（与IT行业兼容） | 100 Mbps / 1 Gbps / 10 Gbps | 摄像头图像、毫米波雷达数据、软件更新包 |
数据采集的核心技术与方法
采集总线数据,关键在于如何连接到总线并获取数据。

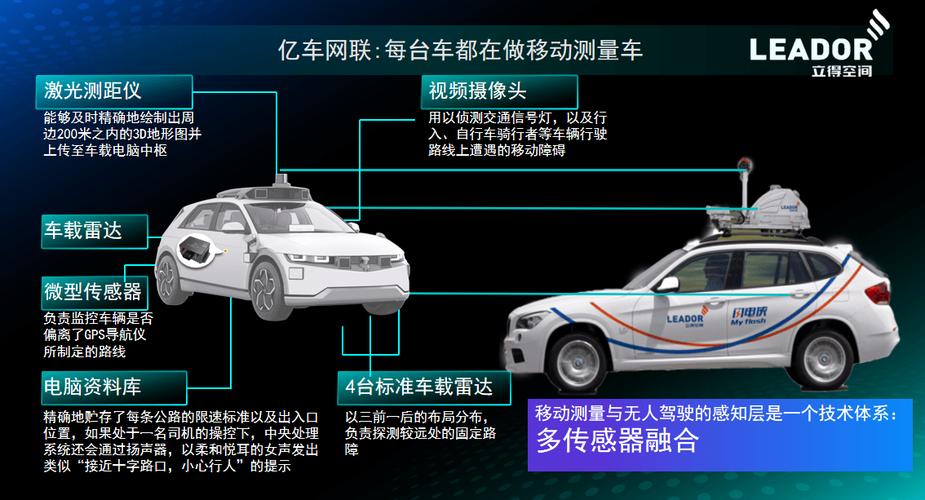

（图片来源网络，侵删）
硬件设备
-
OBD-II 接口诊断仪:
- 最常见的方式，OBD-II接口是法规强制要求安装在驾驶舱附近的诊断接口。
- 优点：即插即用，无需破坏线路,适用于普通用户和维修技师。
- 缺点：带宽有限，通常只能访问CAN总线，且可能无法获取所有ECU的完整数据，尤其是一些私有或高速总线（如FlexRay、以太网）。
-
CAN/LIN/FlexRay 分析仪:
- 专业的测试设备，功能远超OBD-II诊断仪。
- 优点：支持多种总线协议，可以精确捕获、过滤、记录和分析报文,提供更强大的触发和时序分析功能。
- 缺点：价格昂贵,主要用于研发和测试中心。
-
车载记录仪 / 数据黑匣子:
- 通常直接安装在车辆内部,通过OBD口或直接接入总线。
- 优点：可以长时间、不间断地记录数据，常用于事故数据回放、车队管理和性能分析。
-
总线监控探头 / T型头:
一种硬件设备，可以无损地将总线信号“分接”出来，连接到分析仪或电脑上进行监控,而不影响原有总线的通信。
软件工具
-
数据分析软件:
- 如Vector的CANape、Intrepid Control Systems的Vehicle Spy等。
- 功能：配置DBC/LDF/FIBEX等数据库文件（定义了每个报文和信号的含义）、实时显示数据、记录数据、进行数据回放、绘制图表、生成报告。
-
通信库/驱动程序:
- 如Vector的CANlib、Intrepid的ICS Neo等。
- 作用：为上层应用程序提供与硬件设备（如CAN卡）通信的接口,简化了底层的报文收发工作。
关键技术点
-
DBC/LDF/FIBEX 数据库:
- 这是解读原始报文的“密码本”，总线传输的是一串二进制数据（如
0x18FF5010），DBC等文件定义了这串数据代表什么，它告诉你0x18FF5010这个ID的报文，其第1到第12位代表发动机转速,单位是rpm。 - DBC (Database CAN): 用于CAN总线，定义了报文ID、名称、周期、以及其中包含的信号（Signal）的名称、起始位、长度、比例尺、偏移量等。
- LDF (LIN Description File): 用于LIN总线。
- FIBEX (Field Bus Exchange Format): 一种更通用的格式，用于描述整个网络的拓扑结构和信号路由,常用于FlexRay和以太网。
- 这是解读原始报文的“密码本”，总线传输的是一串二进制数据（如
-
触发与记录:
- 触发: 设置一个条件，当总线数据满足该条件时，才开始记录，当“刹车踏板被踩下”或“车速超过80km/h”时触发,这对于捕捉偶发性故障至关重要。
- 记录: 将触发后的数据保存到存储设备（如SD卡、硬盘）中,用于后续分析。
-
时间同步:
对于分析多个ECU之间的因果关系（如踩下油门到发动机转速变化的延迟），精确的时间戳非常重要，FlexRay和以太网本身支持高精度时间同步，而CAN总线则需要通过特定的同步机制（如使用时间戳报文）来保证。
典型应用场景举例
场景：诊断“加速无力”的故障
- 连接设备： 使用CANape和CANcaseXL硬件，连接到车辆的OBD-II接口。
- 加载数据库： 加载该车型的DBC文件，这样软件就能“读懂”CAN报文。
- 触发记录： 设置触发条件为“油门踏板开度大于50%”。
- 路试并采集： 驾驶车辆进行急加速，当油门踩下时,CANape开始记录数据。
- 数据分析： 回放记录的数据，查看以下信号：
- 油门踏板传感器信号： 是否正常？驾驶员是否真的踩下了油门？
- 发动机ECU发出的喷油和点火指令： 是否有指令发出？
- 发动机转速和扭矩： 是否有响应？响应是否迟缓？
- 变速箱ECU的挡位信号： 是否处于合适的挡位？
- 其他相关传感器： 如空气流量、进气压力等是否正常？
- 定位问题： 通过分析，发现油门踏板信号正常，但发动机ECU没有发出预期的喷油指令，初步判断问题可能在发动机ECU本身或其电源/通信线路，再进一步检查发动机ECU的通信状态报文,最终确定是发动机ECU内部故障。
未来趋势
- 以太网成为主流： 随着自动驾驶和智能座舱对带宽需求的激增，车载以太网的应用将越来越广泛，数据采集技术也需要向高速、大容量方向发展。
- SOA架构下的数据采集： 软件定义汽车和面向服务的架构将改变数据交互方式，数据采集需要能适应更灵活、更动态的通信模式,而不再是固定的周期性报文。
- 云边协同采集： 数据采集不再局限于车内，而是向“车-边-云”协同发展，车内进行初步的实时处理和存储，边缘节点进行快速分析和决策,云端进行大数据分析和模型训练。
- 数据安全与隐私： 采集到的车辆数据包含大量隐私信息，如何在采集、传输、存储过程中保证数据安全和用户隐私,将是未来技术发展的重要课题。
车辆总线数据采集是连接汽车物理世界与数字世界的桥梁，是理解汽车、优化汽车、并最终实现汽车智能化的基石。
