在开始任何维修之前，请务必遵守以下安全准则！

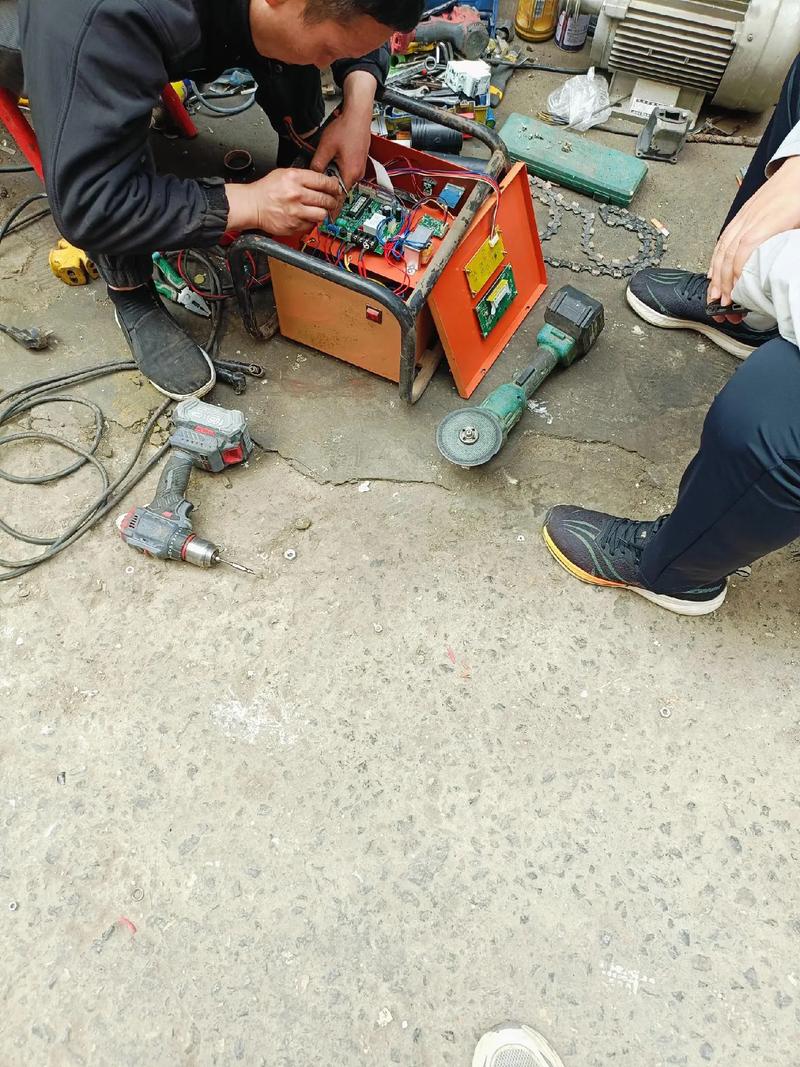

（图片来源网络，侵删）
- 断电操作：务必切断焊机的总电源，并等待内部大电容完全放电后才能进行操作，电容放电可以用一个大功率电阻（如几百欧姆，几十瓦）的两个引脚去接触电容的正负极。
- 专业工具：使用绝缘良好的工具，万用表、示波器等仪器应正确接地。
- 安全防护：佩戴绝缘手套、护目镜，穿绝缘鞋。
- 资质要求：如果您不具备基本的电工和电子维修知识，强烈建议将焊机送到专业的维修点进行检修，以免造成人身伤害或设备二次损坏。
第一部分：维修前的思路与常规检查
拿到一台有故障的焊机,不要急于拆解，按照“先外后内，先简后繁”的原则进行排查。
故障现象分析
向用户了解具体的故障现象,这能帮助我们快速定位问题区域，常见故障有：
- 整机无反应，指示灯不亮：电源部分或控制板问题。
- 风扇不转：可能是风扇本身损坏，也可能是控制风扇的电路或继电器问题。
- 有“滋滋”的起弧声，但无法起弧或电弧不稳：主回路问题（如晶闸管触发不良）或反馈电路问题。
- 能起弧，但电流不可调或调节范围很小：给定电路或触发电路问题。
- 起弧后电流过大，焊条粘住，或者电流过小，一碰就断：主回路或反馈电路严重故障。
- 机壳带电：存在漏电，非常危险！必须立即断电检查。
外部与直观检查
- 电源线：检查电源线插头、插座是否松动，电源线内部是否断裂。
- 保险丝：焊机内部通常有多个保险丝，找到它们（通常在电源输入端），用万用表电阻档测量是否熔断。如果保险丝熔断，不要直接更换就通电！ 必须先查明熔断的原因，否则会烧毁更多元件。
- 接线端子：检查主变压器、电抗器、风扇、控制板的接线端子是否有松动、烧蚀、氧化现象。
- 元器件外观：打开机箱后，观察是否有明显的元件烧毁、爆裂、发黑、电容鼓包、电阻烧焦等现象，这是最直观的故障线索。
第二部分：核心电路原理与故障排查
ZX7-200的核心工作流程是：AC 380V/220V → 主变压器降压 → 整流滤波 → 晶闸管调压 → 电抗器滤波输出 → 焊条/工件，控制电路负责精确控制晶闸管的导通角，从而实现电流调节。
电源与主回路电路
这是焊机的“心脏”，负责提供和调节焊接电流。

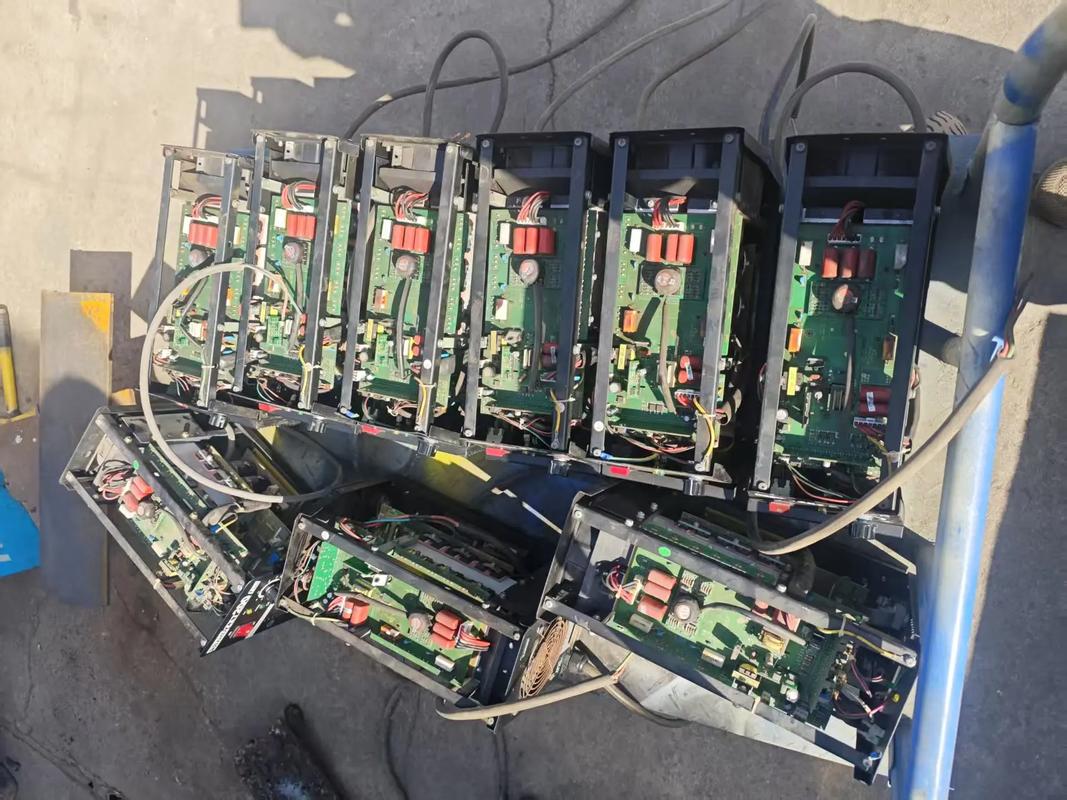

（图片来源网络，侵删）
-
主要元件：
- 主变压器：将380V/220V交流电降压到几十伏的交流电。
- 整流桥：将降压后的交流电整流成脉动的直流电。
- 主晶闸管 (SCR1, SCR2)：核心调压元件，通过控制其导通时间来改变输出电压的平均值。
- 续流二极管：为电抗器中的能量提供释放回路。
- 滤波电抗器：平滑输出的直流电流，使电弧稳定。
-
常见故障点与排查：
- 保险丝熔断：
- 原因：主回路存在短路，最可能的是晶闸管SCR1或SCR2击穿短路。
- 排查：用万用表二极管档或电阻档，在断电状态下测量两只晶闸管的阳极与阴极之间的电阻，正常时应为高阻（兆欧级），如果阻值很小或接近0，则说明该晶闸管已击穿，同时检查整流桥是否短路。
- 无直流输出，但有交流输入电压：
- 原因：整流桥损坏、主变压器次级线圈开路、连接线断路。
- 排查：用万用表交流电压档测量变压器次级是否有电压，如果有，再用直流电压档测量整流桥的输出端是否有脉动直流电压，如果没有，则检查整流桥和变压器。
- 输出电压不可调或偏低：
- 原因：晶闸管触发电路故障（见下文）、晶闸管本身性能不良（半击穿）、给定电位器损坏。
- 保险丝熔断：
控制电路
这是焊机的“大脑”，负责精确控制主晶闸管的导通。
-
主要元件：
（图片来源网络，侵删）- 同步变压器：从主变压器取一小部分电压作为同步信号，确保触发脉冲与电网电压同步。
- 集成触发器：核心芯片，如KJ004、TC787等，它接收来自给定电路的信号和同步信号，产生两路相位可调的触发脉冲。
- 脉冲变压器：将触发器输出的低压脉冲信号耦合到高压的主晶闸管门极上，实现可靠触发。
- 给定电位器：焊机面板上的“电流调节”旋钮，用于设定焊接电流大小。
-
常见故障点与排查：
- 能起弧，但电流不可调或调节范围小：
- 原因：给定电位器损坏或接触不良、同步变压器故障、触发器芯片损坏或外围元件（如电容、电阻）变值。
- 排查：
- 测量给定电位器两端电压,旋转旋钮看电压是否平滑变化。
- 用示波器观察触发器芯片（如KJ004）的输出端（如Pin1, Pin15）是否有随给定信号变化的脉冲，如果没有脉冲或脉冲不正常，检查其供电、同步输入和外围电路。
- 完全无法起弧，主回路有电压：
- 原因：晶闸管门极没有触发脉冲，最常见的是脉冲变压器初级或次级开路、触发器芯片无输出。
- 排查：
- 用万用表二极管档测量脉冲变压器初级和次级是否通路。
- 用示波器测量脉冲变压器次级,靠近晶闸管门极的一端，在起弧操作时（焊条划擦工件）是否能看到一个正向的脉冲尖峰，这是最关键的测试点之一，如果没有，往前查触发器输出和供电。
- 电弧不稳，“滋滋”响：
- 原因：触发脉冲不稳定、同步信号丢失、控制电路供电电压波动。
- 排查：用示波器观察触发脉冲是否整齐、稳定，检查同步变压器的输出波形是否正常。
- 能起弧，但电流不可调或调节范围小：
辅助电路
- 风扇电路：
- 故障：风扇不转。
- 排查：风扇是否卡死？用万用表测量风扇两端是否有工作电压（通常是DC 12V或24V），如果有电压不转，是风扇坏了，如果没有电压，检查控制风扇的继电器或三极管是否工作。
- 保护电路：
过流、过热保护：通常通过一个小型继电器或可控硅来切断给定信号或主回路，如果保护电路误动作，焊机将无法输出电流，需要检查相关的电流互感器、比较器芯片等。
第三部分：典型故障维修案例
整机没反应，保险丝熔断
- 故障现象：插上电源，按下开关，指示灯不亮，无任何反应。
- 排查步骤：
- 断电,打开机箱。
- 发现主电源保险丝（通常是5A-10A的快速熔断器）已熔断。
- 不要急于换保险！ 用万用表电阻档测量主回路。
- 测量主输入端,确认无短路。
- 测量主变压器初级线圈,正常。
- 测量主变压器次级线圈,正常。
- 测量整流桥正负极之间电阻,正常（应为高阻）。
- 关键一步：测量两只主晶闸管（SCR1, SCR2）的A-K极电阻，发现其中一只阻值很小，接近0。
- 该晶闸管击穿短路,导致保险丝熔断。
- 维修：更换同型号、同参数的晶闸管，再次测量主回路，确认无其他短路点后，更换同规格的保险丝，通电测试。
电流调节失灵，只能输出最大电流
- 故障现象：转动电流调节旋钮，焊接电流没有任何变化，始终处于最大值。
- 排查步骤：
- 断电,拆开机箱。
- 找到面板上的电流调节电位器,测量其两端电压，旋转旋钮，发现电压没有变化。
- 给定电位器损坏或连线断开。
- 维修：更换同阻值的电位器，或修复断线，通电后，电流调节恢复正常。
能起弧，但电弧飘忽，声音嘈杂
- 故障现象：焊接时电弧很不稳定，发出“滋滋”的噪音，熔池不均匀。
- 排查步骤：
- 检查主回路接线,确认无松动。
- 重点怀疑是触发电路不稳定。
- 用示波器测量KJ004触发器芯片的输出引脚（Pin1和Pin15）。
- 观察到输出的触发脉冲时有时无,或者脉冲幅度不够。
- 测量KJ004的供电电压（通常是+15V和-15V），发现-15V电压为0。
- 沿着-15V的供电回路查找，发现一个7815负压模块的输入端有电压，但输出端无电压。
- 负压稳压模块损坏,导致触发器工作异常。
- 维修：更换一个同型号的7815（注意是负压输出）或功能相同的负压三端稳压器，通电后，触发脉冲恢复正常，电弧稳定。
第四部分：备件信息与注意事项
- 备件：维修ZX7-200最常备的备件有：
- 主晶闸管：如KP100-8（100A，800V）或根据原机型号更换。
- 整流桥：根据主变压器次级电压和电流选择。
- 触发器芯片：如KJ004、TC787。
- 风扇：尺寸和电压匹配。
- 保险丝：主电源保险丝和辅助电路保险丝。
- 参数匹配：更换晶闸管、整流桥等功率元件时，务必确保其电流、电压等关键参数与原件相同或更高，耐压值一定要留有足够余量。
- 散热：功率元件工作时会产生大量热量，确保其散热片安装牢固，必要时涂抹导热硅脂，定期清理风扇和散热片上的灰尘。
- 标记与拍照：在拆卸前，对复杂的接线进行拍照或做标记，避免装回时出错。
希望这份详细的维修指南能对您有所帮助,再次强调，安全第一，如果对任何步骤没有把握，请寻求专业人士的帮助。
