第一部分：基础知识 - 了解你的“敌人”
在动手之前，必须先了解驱动电路的基本构成和工作原理，LED大灯驱动电路的核心作用是将车载12V（或24V）的直流电，转换成LED灯珠所需的一个恒定电流源，因为LED是电流型器件，电流的大小直接决定了其亮度和寿命,所以驱动电路必须保证电流稳定。
（图片来源网络，侵删）

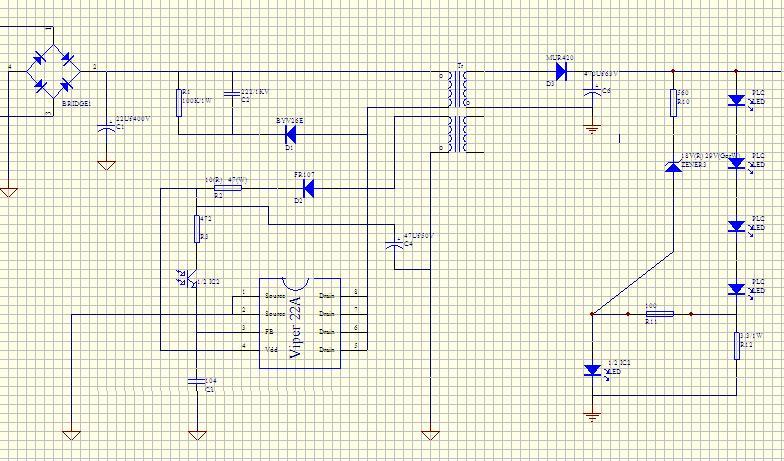

一个典型的LED驱动电路通常包含以下几个部分：
-

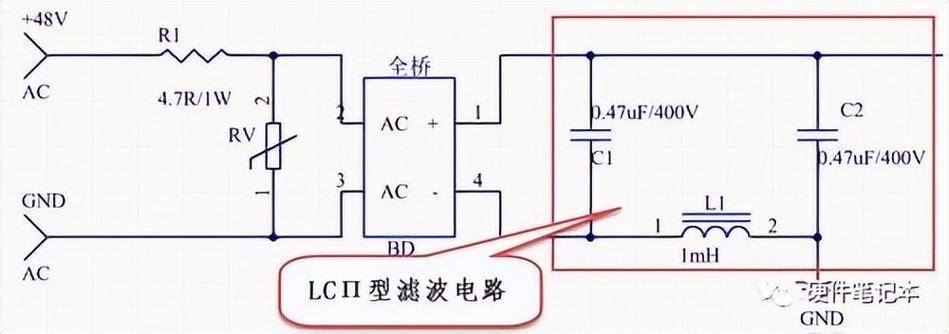

输入保护电路:
- 保险丝: 第一道防线,防止短路或过载损坏整个电路。
- 反接保护二极管: 防止电源正负极接反。
- TVS二极管/压敏电阻: 吸收来自电源的浪涌电压（如点火时产生的尖峰）,保护后级电路。
-
PFC (功率因数校正) 电路 (部分高端驱动器才有):
用于提升电源效率，减少对汽车电网的干扰，对于维修来说，这部分相对复杂,通常作为整体更换。
（图片来源网络，侵删） -
主变换电路:
- 这是核心部分，负责升压、降压或升降压，最常见的拓扑结构是Buck（降压）、Boost（升压）和Buck-Boost（升降压）。
- 主要由功率开关管（如MOSFET）、电感、二极管和储能电容组成，它们在高频下工作，将输入电压“斩波”并重新组合成适合LED的电压。
-
控制与反馈电路:
- PWM控制器/恒流驱动IC: 这是电路的“大脑”，它通过采样电路（通常是电流采样电阻）实时监测流过LED的电流。
- 光耦: 负责将输出端的高压信号隔离反馈到输入端的控制IC,实现稳定控制。
- 采样电阻: 一个阻值极小的精密电阻，当电流流过时会产生一个微小的电压降，这个电压被反馈给IC，IC根据这个电压来调整开关管的导通时间,从而精确控制输出电流。
-
输出电路:
- LED灯珠串: 通常由多颗LED串联或串并联组成,共同工作。
- 输出滤波电容: 平滑输出电压,减少电流纹波。
第二部分：常见故障现象与可能原因
| 故障现象 | 可能的原因 |
|---|---|
| 完全不亮 (死灯) | 保险丝熔断 输入线路断路或接触不良 功率开关管 短路/开路 驱动IC 损坏 输出端短路（LED灯珠烧毁短路）导致保护 |
| 一闪一闪或频闪 | 供电电压不稳定（线路接触不良） 驱动IC或外围元件工作不稳定（如电容失效） PWM信号异常（如果车灯支持调光） 负载匹配问题（如LED部分损坏） |
| 亮度严重不足 | 输入电压过低（线路压降过大） 电流采样电阻 阻值变大（或虚焊） 驱动IC或反馈电路异常 LED灯珠本身老化或部分损坏 |
| 灯体发烫或有异味 | 驱动效率低，功耗大 散热不良（硅脂干涸、散热片脏污） 恒流失控，电流过大 |
| 故障灯点亮 (仪表盘) | 驱动电路工作异常，导致负载特性变化 驱动电路产生电磁干扰，影响了车身控制器 |
第三部分：维修工具与安全须知

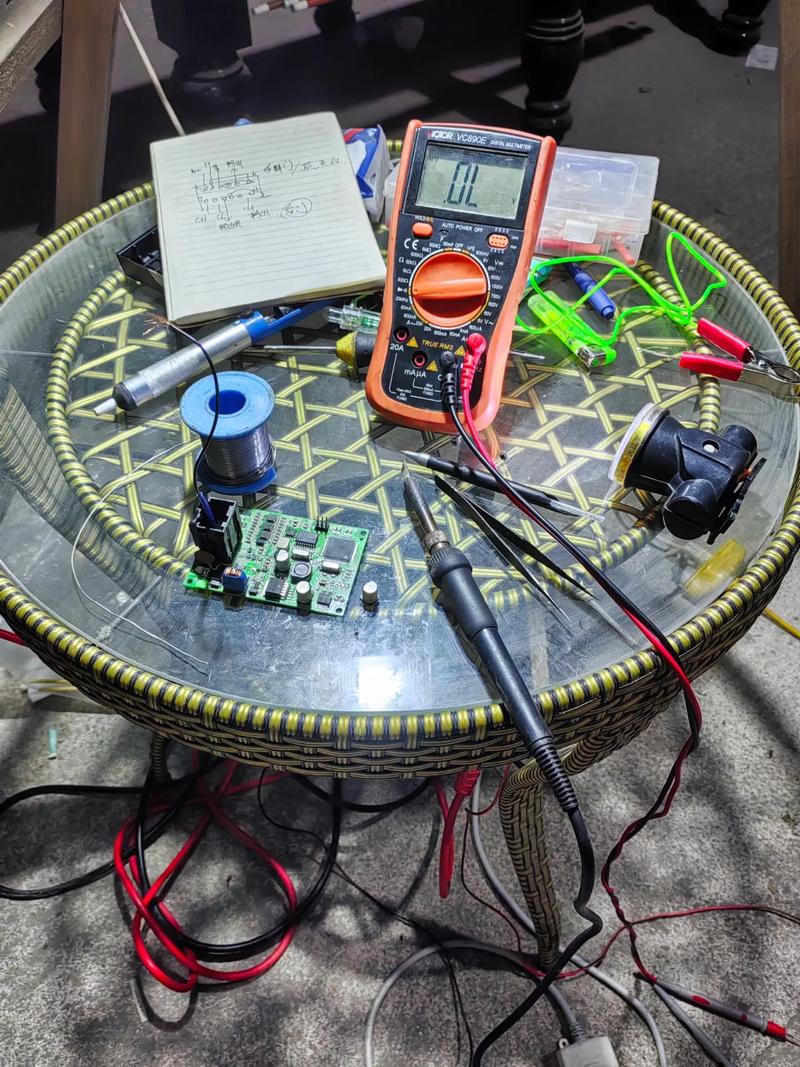

必备工具：
（图片来源网络，侵删）
- 万用表: 数字万用表是核心工具，需具备电压、电阻、二极管、通断测试功能。
- 示波器 (高级但非必需): 能帮你看到PWM波形和反馈信号,是精确诊断的利器。
- 电烙铁、焊锡、松香: 用于拆焊元件。
- 热风枪: 用于拆焊多引脚的IC或贴片元件。
- 放大镜/显微镜: 检查微小焊点和PCB板。
- 酒精、棉签、清洁剂: 用于清洁。
- 替换元件库: 准备一些常用元件，如保险丝、MOSFET、二极管、电解电容、贴片电阻/电容。
安全须知：
- 断开电源！ 维修前务必将车辆断电,拔下大灯总成的插头。
- 静电防护！ MOSFET和IC对静电非常敏感，维修前触摸接地金属释放静电,佩戴防静电手环。
- 注意高压！ 虽然输入是12V，但电路板上的某些节点（如MOSFET的D极）在开关瞬间可能产生较高电压,避免用手直接触摸。
- 注意散热！ 焊接时用镊子夹住元件引脚散热,避免过热损坏PCB板或元件。
第四部分：系统化维修步骤
遵循“由外到内，由简到繁”的原则。
外部检查与确认
- 确认故障： 确保是灯的问题，而不是车辆保险丝、保险丝盒或开关的问题，用万用表测量大灯插头的供电电压是否正常（通常为12V-14V）。
- 目视检查： 打开驱动器外壳（通常需要用撬棒小心撬开，注意卡扣），仔细观察PCB板。
- 烧蚀/发黑： 寻找有无烧焦的痕迹、爆裂的电容或变色的元件。
- 虚焊/脱焊： 检查功率元件（如MOSFET、电感、大电容）的焊点是否光滑饱满,有无裂纹。
- 进水/腐蚀： 检查是否有水渍、白色或绿色的腐蚀物，这通常是导致故障的根本原因,需要彻底清洁。
电源通路检查
- 保险丝： 用万用表二极管档或电阻档测量保险丝是否通，如果断路，先不要急着直接更换，一定要找到导致它熔断的短路点,否则会再次烧毁。
- 输入整流二极管： 如果有，测量其是否正常（单向导通）。
- 输入滤波电容： 测量其是否失效（用万用表电容档或替换法），鼓包、漏液是明显失效特征。
核心电路静态检查（断电测量）
- 功率开关管:
用二极管档测量D-S极、G-S极之间是否短路，如果短路，很可能是驱动IC或控制电路异常导致其烧毁,需要更换并排查原因。
- 电流采样电阻:
这是最容易出问题的元件之一，用万用表电阻档精确测量其阻值，是否与标称值（如0.1Ω, 0.05Ω）有较大偏差，阻值变大会导致电流减小，灯变暗；阻值变小或短路会导致电流过大,烧毁LED或开关管。
- 驱动IC 及其外围电路:
- 检查IC的VCC供电引脚电压是否正常。
- 检查其反馈引脚（如FB/CS）对地电压是否在正常范围内（参考IC datasheet）。
- 检查启动电阻、偏置电阻等是否正常。
动态测试（通电测试 - 需谨慎！）
警告：此步骤有一定风险，建议在电路中串联一个 大功率灯泡（如汽车灯泡）做假负载限流，以防短路造成二次损坏。
- 测量输出电压： 通电后，用万用表测量输出端电压，正常情况下，应该有一个稳定的电压（具体值取决于LED串的压降）。
- 关键波形测量（用示波器）：
- MOSFET的G极： 应该能看到高频的PWM方波驱动信号，如果没有,说明驱动IC或其供电有问题。
- 电流采样电阻两端： 应该能看到一个小的电压波形，其平均值反映了输出电流,波形异常说明控制环路有问题。
元件替换与修复
根据以上诊断结果,进行针对性的替换。
- 常见易损件： 保险丝、功率MOSFET、电解电容、电流采样电阻、驱动IC、光耦。
- 修复技巧：
- 虚焊： 用烙铁重新加焊即可。
- 小电容/电阻： 直接用热风枪或烙铁更换。
- MOSFET/IC： 务必小心拆卸，避免烫坏PCB，焊接后，用万用表再次测量D-S极是否短路。
- PCB腐蚀： 用酒精和棉签反复擦拭，然后用洗板水清洗,最后用热风枪吹干。
第五部分：总结与建议
- 先看后测： 仔细的目视检查能解决50%以上的问题。
- 先易后难： 从保险丝、插头、大电容等外部和易损件开始排查。
- 原理是关键： 理解“恒流”原理,你就能明白为什么采样电阻那么重要。
- 安全第一： 不懂就问，不确定就断电,人身安全和设备安全永远是第一位的。
- 权衡成本： 对于新手，如果驱动电路损坏严重（如IC、MOSFET、电感等多个元件损坏），或者灯珠本身也损坏了，维修成本可能接近于购买一个新的总成,直接更换可能是更经济高效的选择。
希望这份详细的指南能对您有所帮助,祝您维修顺利！
