什么是LCP天线？为什么用它？
要理解LCP是什么，LCP是一种高性能的热塑性工程塑料，在制作天线时,它通常以薄膜的形式存在。
核心优势： LCP天线技术之所以备受青睐，是因为它完美地解决了高频（毫米波）和集成化带来的三大核心挑战：
-

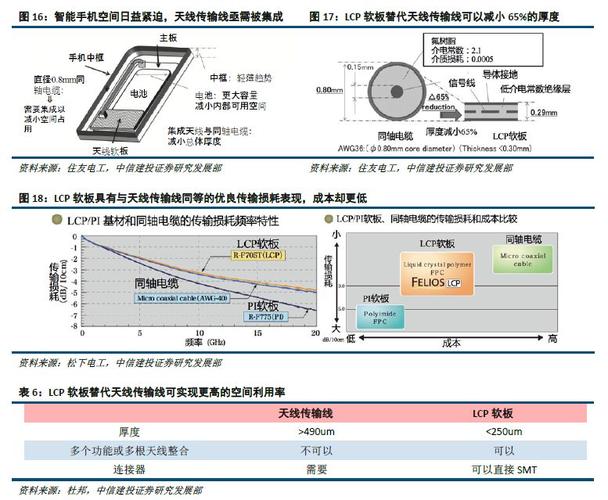

极低的介电常数和介电损耗:
- 介电常数低： LCP的Dk值在2.9-3.1左右，非常接近空气，这意味着信号在LCP中传播时，速度更快，能量更集中，能减少信号在介质中的“折射”和失真。
- 介电损耗极低： LCP的Df值极低（可低至0.002），这意味着信号能量在传输过程中转化为热量的损耗非常小，这对于毫米波这种信号本身就弱、传输距离短的频段至关重要,能保证天线有足够高的辐射效率。
-
优异的尺寸稳定性:
- LCP的热膨胀系数极低,并且与铜等金属箔的热膨胀系数非常匹配。
- 为什么重要？ 天线是精密结构，在高频下，哪怕微米级的尺寸变化都会导致谐振频率严重偏移，天线失效，LCP在从室温到焊接（约260°C）的整个温度范围内，几乎不发生形变,确保了天线性能的一致性和可靠性。
-
卓越的集成化能力:
（图片来源网络，侵删）- LCP是热塑性材料，这意味着它可以像塑料一样被加热软化、成型,冷却后定型。
- 多层堆叠： 这是LCP天线技术的精髓，可以将多层超薄的LCP薄膜（例如50-100微米）和铜箔层叠在一起,通过热压工艺形成一个坚固的多层结构。
- 集成功能： 在这个多层结构中，可以轻松地集成各种无源和有源元件，
- 天线辐射单元
- 馈电网络
- 滤波器
- 开关
- 低噪声放大器、功率放大器等射频前端芯片
- 这种能力使得天线不再是一个孤立的部件，而是可以与整个射频模组高度集成，形成一个紧凑、轻薄的“天线-in-package”（AiP）解决方案。
LCP天线制作的核心技术流程
制作LCP天线是一个复杂的精密制造过程，类似于高级的PCB（印制电路板）制造，但要求更高,以下是主要步骤：
步骤1：材料准备
- 基材： 使用超薄的LCP薄膜，厚度通常在25μm到100μm之间。
- 导体： 使用极薄的铜箔（例如1/2 oz或1/4 oz铜），通过粘合剂与LCP薄膜复合，形成“LCP+铜”的预浸料。
步骤2：图形转移（类似于PCB的曝光显影）
- 在铜箔上涂覆一层光刻胶。
- 通过曝光设备，将天线辐射单元、馈线等电路图形的掩膜版投射到光刻胶上。
- 经过显影、蚀刻等工序，去除未被光刻胶覆盖的铜,留下所需的电路图形。
步骤3：层压与钻孔
- 层压： 将蚀刻好图形的LCP层与空白LCP层、铜箔层等按照设计图纸精确地对位，然后送入层压机，在高温（约260-300°C）和高压下，使各层熔合在一起,形成一个坚固的多层整体。
- 钻孔： 使用激光钻孔（通常是CO2或UV激光）在层压板上钻出微小的导通孔，这些孔用于连接不同层之间的电路，实现信号的垂直传输，LCP的钻孔精度要求极高,孔径和孔位偏差必须控制在微米级别。
步骤4：电镀
- 为了让导通孔具有导电性，需要对孔壁进行金属化处理，这个过程包括化学沉铜和电镀铜，使孔内壁形成一层均匀的铜层,从而实现上下层电路的电气连接。
步骤5：表面处理
- 为了保护天线免受氧化和环境侵蚀，并对焊接性能进行优化，需要对最外层的铜焊盘进行表面处理，常见的工艺有：
- 化学镍金
- 沉银
- 有机涂覆
步骤6：切割与成型
- 将制作好的大板切割成单个的天线模块，切割方式通常是激光切割，以确保边缘光滑、无毛刺,避免影响高频性能。
步骤7：集成与封装
- 这是实现AiP的关键一步，将天线模块与射频芯片（如LNA、PA）、开关、连接器等其他元器件集成在一起。
- 芯片贴装： 使用精密的SMT（表面贴装技术）设备,将芯片精确地贴装在LPC基板上。
- 键合： 使用金线或铜线进行引线键合,将芯片的焊盘与基板上的电路连接起来。
- 封装： 使用环氧树脂模塑料或其他材料对整个模块进行封装,提供物理保护和电气隔离。
LCP天线技术的应用领域
凭借其独特的优势,LCP天线技术主要应用于对性能和集成度要求极高的领域：
-
智能手机（5G/6G核心应用）：
5G Sub-6GHz频段和毫米波（mmWave）频段都需要大量天线，LCP AiP技术可以将天线、滤波器、开关等集成在一个小模块内，直接安装在手机主板上，极大地节省了内部空间，并保证了毫米波信号的稳定传输,这是目前高端手机的标配技术。
-
物联网与可穿戴设备：
对于智能手表、无线耳机等小型设备，LCP天线的小型化和高集成特性使其成为理想选择，可以在有限空间内实现多种无线连接（如Wi-Fi, Bluetooth, GPS, 5G）。
-
汽车电子：
现代汽车需要大量的天线用于车联网、GPS、卫星广播等，LCP天线可以集成在车窗、后视镜或车顶等位置，提供稳定可靠的信号,并抵抗汽车恶劣的高温环境。
-
航空航天与国防：
在卫星通信、雷达系统等领域，设备需要在极端的温度变化和振动环境下工作,LCP优异的尺寸稳定性和低损耗特性使其成为这些严苛环境下的首选材料。
挑战与未来展望
尽管LCP天线技术非常出色,但它也面临一些挑战：
- 成本高昂： 材料本身和制造工艺（尤其是多层堆叠和激光加工）都非常昂贵,导致LCP天线成本高于传统PCB天线。
- 设计复杂： 多层电磁耦合、热管理、信号完整性等问题使得LCP天线的设计和仿真非常复杂,需要高水平的专业人才。
- 供应链成熟度： 相比于成熟的PCB产业链,LCP天线的高端制造供应链仍在发展中。
未来展望：
- 更高频率（6G及太赫兹）： LCP是目前已知最适合太赫兹频段的基板材料之一,将是未来6G通信技术的重要基石。
- 新材料发展： 类似LCP的PI（聚酰亚胺）等材料也在发展，但LCP在低损耗和尺寸稳定性上仍有优势,两者可能会在不同应用场景中并存。
- 制造工艺优化： 随着技术进步和规模化生产，LCP天制的成本有望逐步降低,推动其在更多领域的普及。
LCP天线技术是一种通过利用LCP材料低损耗、高稳定、易集成的特性，将天线与射频前端元件高度集成在多层基板上的先进制造技术，它完美地解决了5G/6G毫米波通信面临的核心挑战，是实现小型化、高性能、高可靠性射频模组（尤其是AiP）的关键技术,已成为高端智能手机和未来无线通信发展的核心驱动力之一。
