维修前的重要安全须知
- 断电并放电：在接触任何电路之前，务必将电源线拔掉，等待至少5-10分钟，让内部大容量滤波电容（通常是两个高压电解电容，如450V 470μF）通过内部电阻自然放电，为了安全起见，最好使用一个带绝缘手柄的大功率电阻（如1kΩ/5W）的两个引脚去短接电容的正负极,确保电压完全放掉。
- 使用隔离变压器：如果条件允许，最好使用一个1:1的隔离变压器为待修电源供电，这样可以将电源的输入端（L/N线）与电网地线隔离，防止在维修过程中因意外触碰电路板上的“热地”而导致触电。
- 使用绝缘工具：使用带绝缘手柄的螺丝刀、镊子等工具。
- 单手操作：在测量高压点时，尽量用单手操作，另一手不碰触任何金属部分,以减少电流通过心脏的风险。
- 保持工作台整洁：确保工作区域干燥、整洁,避免金属物品掉落造成短路。
维修所需基本工具
- 万用表：必备，用于测量电压、电阻、通断。
- 示波器：强烈推荐！对于开关电源的维修，示波器是“眼睛”，可以直观地看到PWM波形、电压波形等,能极大提高维修效率。
- 电烙铁和焊锡：用于拆卸和安装元器件。
- 热风枪：方便拆卸多引脚的元器件（如变压器、整流桥）。
- 螺丝刀、镊子、剪线钳等基础工具。
- 负载仪：用于维修后测试电源的带载能力和稳定性，如果没有,可以用大功率水泥电阻或汽车灯泡作为假负载。
故障现象分析与排查步骤
明纬电源通常有完善的保护电路（过压、过流、短路、过温保护），当电源不工作时，首先要判断是保护电路启动了,还是某个元器件损坏了。

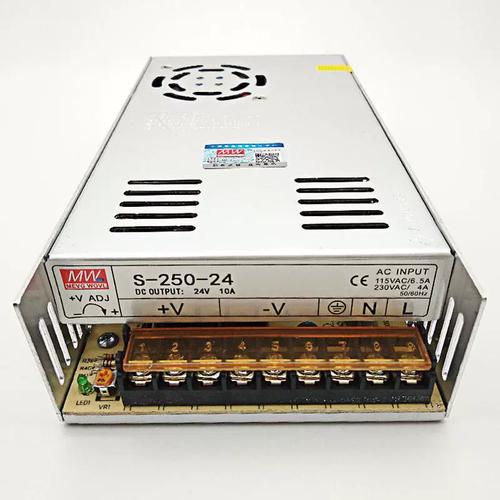

（图片来源网络，侵删）
第一步：初步观察和闻/看
- 闻：闻一下电源内部是否有烧焦的异味。
- 看：
- 检查输入/输出保险丝是否熔断，保险丝通常位于交流输入端，是第一个元件，如果保险丝熔断,说明后级电路存在严重短路。
- 检查PCB板上是否有明显烧黑的痕迹、鼓包或漏液的电解电容。
- 检查功率器件（如MOS管、整流桥、IC）是否有裂痕或损坏迹象。
第二步：不保险丝熔断的“软故障”排查
如果保险丝完好,电源可能处于保护状态或某个功能电路失效。
- 测量输出电压：
- 在空载或接上假负载（如5A/24W的灯泡）的情况下，测量输出端（通常是红+黑-）的电压。
- 情况A：输出电压为0V
- 启动电路问题：开关电源需要一个微弱的电流来给PWM控制IC（如KA384x或OB22xx系列）提供初始工作电压，使其开始振荡，检查启动电阻（通常是大阻值的电阻，如100kΩ~1MΩ）是否开路,启动电阻损坏是常见故障。
- PWM控制IC损坏：检查IC的供电引脚（VCC）和输出引脚（OUT）电压，如果VCC电压正常但OUT无脉冲输出,则IC可能损坏。
- 反馈电路问题：检查光耦（如PC817）是否工作正常，光耦是连接输出端和初级控制电路的关键桥梁，如果光耦损坏或其外围电路（如TL431）故障，会导致电源一直处于保护状态,没有电压输出。
- 情况B：输出电压严重偏低（如远低于24V）
- 负载过重/短路：断开所有负载，测量输出端电压是否恢复正常，如果恢复正常，说明是外部负载问题，如果仍然偏低,说明电源内部有短路。
- 整流二极管问题：检查输出端的整流二极管（通常是肖特基二极管，如SB560）是否被击穿短路。
- 滤波电容失效：输出滤波电容容量下降或失效，会导致带载能力差,电压跌落。
- 初级功率电路问题：如主开关MOS管的导通内阻变大，或变压器性能下降，也会导致输出功率不足,电压降低。
- 情况C：输出电压偏高（如高于24V）
- 这通常是稳压反馈回路失效的迹象。
- 检查TL431：这是一个精密稳压源，是反馈回路的核心，测量其参考端、阴极、阳极的电压是否正常，如果其内部短路或开路，会导致光耦不工作，PWM芯片会以最大占空比工作，使输出电压飙升，触发过压保护（OVP）。
- 检查光耦：如果光耦的光敏三极管侧开路，同样会导致反馈信号丢失,输出电压升高。
- 检查取样电阻：连接在输出端分压给TL431的精密电阻（如1%精度）如果阻值漂移,也会导致输出电压不准。
第三步：保险丝熔断的“硬故障”排查
如果保险丝熔断，说明后级存在严重短路。千万不要直接更换新保险丝就通电！ 必须先找到短路点。
-
静态电阻测量：
- 拔掉所有输出插头。
- 用万用表电阻档（低阻值档）测量输入端L、N线之间的电阻，正常情况下，由于有NTC热敏电阻和整流桥的存在，阻值应该较小（几欧到几十欧），但不应为0Ω，如果为0Ω,说明输入端有直接短路。
- 重点检查以下元件是否击穿短路：
- 整流桥：四个二极管中有一个或多个被击穿。
- 主滤波电容（450V大电容）：电容内部短路。
- 主开关MOS管：这是最常见的损坏元件之一，用万用表二极管档测量D-S、G-S、G-D之间是否短路，MOS管击穿通常会导致驱动电阻、电流取样电阻也一并烧毁。
- PFC电路（如果该型号有）：S-250-24系列没有PFC电路，可以忽略,但更高功率的明纬电源通常有。
-
更换损坏元件并检查驱动电路：

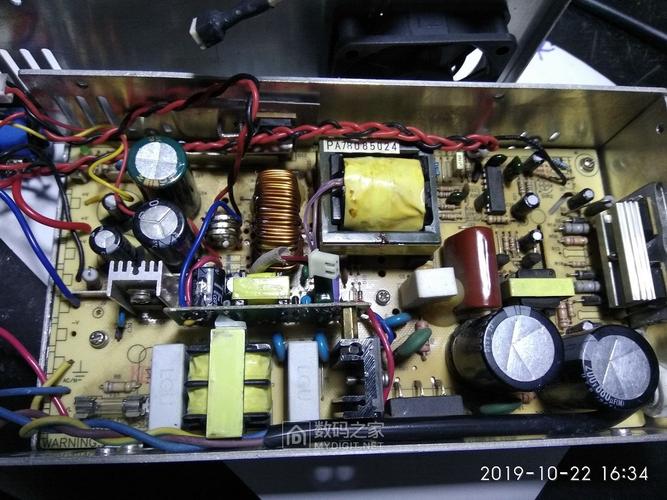

（图片来源网络，侵删）- 找到并更换所有被击穿的元器件（如MOS管、整流桥、电容）。
- 非常重要：在更换MOS管后，一定要检查其驱动电路，驱动电路通常由一个小的变压器（驱动变压器）和几个电阻、电容组成，如果驱动电路异常，可能会导致新换上的MOS管再次瞬间烧毁，可以用示波器检查MOS管G极的驱动波形,应该是一个干净的方波。

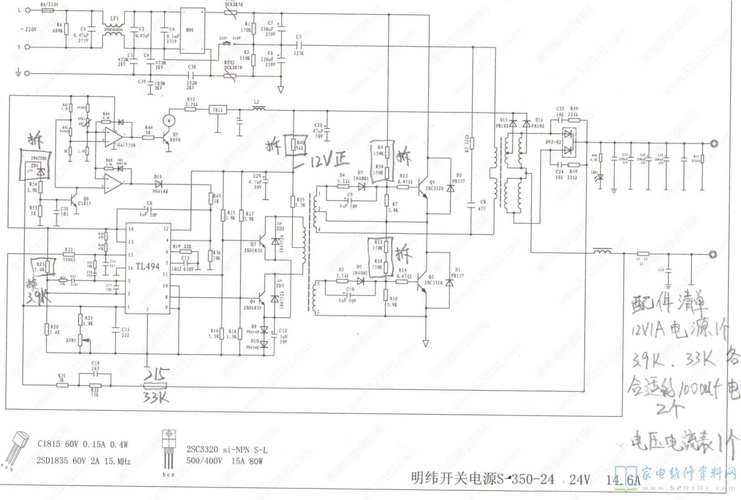

明纬S-250-24 常见故障元器件总结
- 保险丝熔断：
- 罪魁祸首：主开关MOS管击穿。
- 同归于尽：整流桥、主滤波电容、驱动电阻、电流取样电阻。
- 输出无电压（保险丝完好）：
- 启动电阻：开路。
- PWM控制IC：如KA3842或KA3844,损坏。
- 光耦PC817：损坏。
- 精密稳压源TL431：损坏。
- 输出电压不稳或带载能力差：
- 输出滤波电容：容量下降，ESR增大（鼓包或漏液是明显特征）。
- 整流二极管：性能不良。
- PWM控制IC：性能老化。
- 输出电压过高/过低：
- 反馈回路：TL431、光耦、取样电阻等外围元件故障。
维修后的测试
在确认所有故障元件已更换，且电路没有明显短路后,可以进行通电测试。
- 空载测试：先不接负载，通电测量输出电压是否稳定在24V左右，如果正常,说明主电路和反馈电路基本修复。
- 带载测试：接上假负载（如5A/24W的灯泡或水泥电阻），让电源在50%负载左右运行一段时间（如15-30分钟），检查输出电压是否稳定,外壳是否过热。
- 满载测试：逐步增加负载至额定10A，观察电源是否能长时间稳定工作，风扇是否正常运转,有无异响或异味。
- 纹波测试：使用示波器的AC耦合档，测量输出端的纹波电压，明纬电源的纹波通常控制在100mVpp以内，如果过高,可能是输出滤波电容失效或布局问题。
最后建议
- 明纬电源质量很好，维修价值高，大部分故障都是因为个别元器件老化或损坏引起的,找到并更换即可。
- 如果对电路不熟悉，或者没有示波器等工具，建议直接更换新电源，因为维修过程存在风险，且可能因误判造成二次损坏,最终得不偿失。
- 寻找专业维修人员：如果自己无法解决,可以寻找专业的电源维修公司进行维修。
希望这份详细的指南能对您有所帮助！祝您维修顺利。
