重要安全提示
- 高压危险！ 电源板在工作时，即使拔掉插头，滤波电容（通常是400V左右的大电容）中仍储存有高压电，在操作前，必须对大电容进行放电，可以用一个大功率的电阻（如1K/5W）的两个引脚去接触电容的正负极,进行放电。
- 隔离操作！ 维修时，最好将电源板从电视上拆下来，作为一个独立的单元进行维修，这样可以避免电视其他部分（如主板、逻辑板）的干扰,也更安全。
- 使用隔离变压器： 如果条件允许，使用隔离变压器为电源板供电,可以进一步降低触电风险。
第一步：初步观察与诊断
拿到电源板后，不要急于通电,先进行目视检查。
（图片来源网络，侵删）
-
外观检查：
- 保险丝： 查看电源板上的保险丝（通常在输入AC端）是否烧断，如果保险丝发黑或熔断,说明后级电路存在严重短路。
- 电容： 检查所有电解电容，看是否有鼓包、漏液、顶部鼓起的现象,这是电源板最常见的故障点之一。
- 电阻： 检查电阻，特别是功率较大的电阻（如限流电阻、取样电阻），看是否烧焦、变色或开裂。
- IC和MOS管： 查看开关IC（如TOP系列、SG系列等）和PFC部分的MOS管，看是否有炸裂、烧黑的痕迹。
- PCB板： 检查PCB板是否有烧黑的痕迹、烧断的铜箔。
-
测量关键点电阻（断电测量）：
- 测量保险丝两端电阻：
- 如果阻值很小（接近0Ω），说明输入端存在严重短路，重点检查整流桥、PFC电路的MOS管、主滤波电容（400V大电容）是否击穿短路。
- 如果阻值正常（有一定阻值，通常为几十到几百千欧）,则说明后级没有直接短路。
- 测量主滤波电容（400V电容）两端电阻： 同样，如果阻值很小,说明PFC或主变换器部分有短路。
- 测量保险丝两端电阻：
第二步：通电测试与电压测量
如果初步检查没有发现明显的短路，或者已经更换了损坏的元件,可以进行通电测试。
推荐使用“假负载法”进行测试，以防止空载或轻载损坏电源。

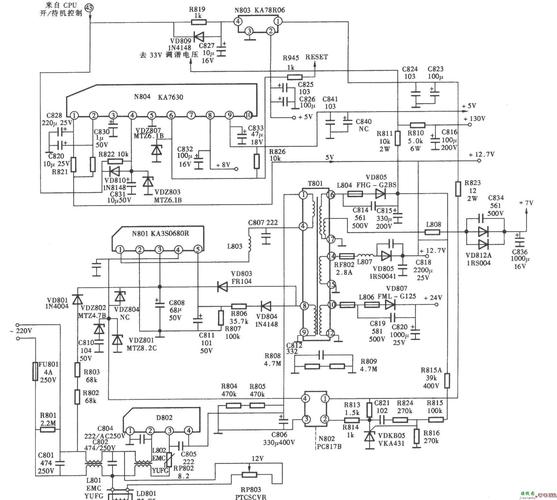

（图片来源网络，侵删）
-
制作假负载：
- 找一个大功率水泥电阻或大功率线绕电阻，阻值在 50-100Ω，功率 50W-100W。
- 将这个假负载并联在主滤波电容（400V电容）的两端。
-
通电测量：
- 安全连接： 将电源板的AC输入端通过电源线连接到隔离变压器（或自耦变压器，并调低电压至100V左右进行初始测试）。

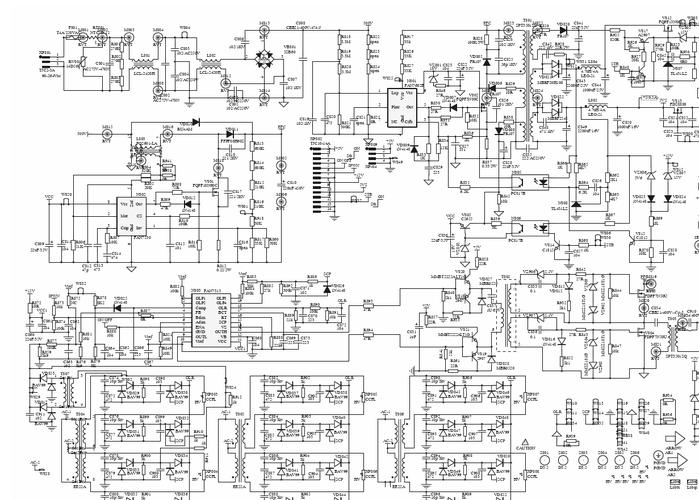

- 测量关键电压点：
- PFC输出电压（VBUS）： 正常工作时，PFC电路会工作，将电压稳定在 380V-400V 左右，如果此电压为0V或偏低,说明PFC电路未工作。
- 5V待机电压： 无论主电源是否工作，只要电源板正常，这个电压都应该稳定输出 +5V，这是逻辑板待机的关键电压，如果5V没有,整个电视都无法开机。
- 24V/12V主电压： 这是给主板和背光板供电的电压，根据不同型号，可能是24V或12V,这个电压只有在CPU发出开机指令后才会出现。
第三步：常见故障分析与维修流程
结合以上测量,我们可以定位到故障区域。
故障现象一：指示灯不亮，保险丝烧断
- 原因分析： 存在严重短路。
- 维修步骤：
- 更换保险丝： 先换上一个同规格的保险丝（如T2A/250V）。
- 查找短路点：
- 用万用表二极管档测量整流桥的四个二极管是否击穿。
- 测量PFC MOS管的D、S极是否击穿短路,这是最常见的炸管原因之一。
- 测量主开关变压器初级绕组对地（地通常是散热片）是否短路。
- 检查主开关IC是否击穿。
- 更换损坏元件： 找到损坏的元件后进行更换。注意： MOS管和开关IC损坏，通常不是孤立的，要检查其周边的驱动电阻、稳压二极管、反馈电路是否也有问题,否则可能会再次烧毁。
故障现象二：指示灯不亮，保险丝完好
- 原因分析： 电源未启动,或5V待机电压无输出。
- 维修步骤：
- 测量5V待机电压：
- 如果5V正常： 问题可能出在主电源部分或CPU控制部分，检查主电源的PWM驱动IC、主开关MOS管、过压/过流保护电路是否动作。
- 如果5V为0V： 这是待机电路的故障，重点检查：
- 副电源变压器及其次级整流滤波电路（产生5V的电路）。
- 待机PWM IC（如TEA系列、VIPer系列等）及其外围电路（如VCC供电、反馈光耦、稳压电路）。
- 检查5V的滤波电容是否失效或失效。
- 测量5V待机电压：
故障现象三：指示灯亮，但屏幕无光，有“吱吱”声
- 原因分析： “吱吱”声是电源在轻载或过载保护时，开关频率降低发出的声音，通常是主电源带不动负载，或者负载（主板、背光）有短路。
- 维修步骤：
- 断开负载测试： 断开电源板到主板和背光板的连接线（即断开24V/12V等主电压的输出）,只接假负载。
- 重新通电：
- 吱吱”声消失，并且假负载上的电压正常（如24V），说明电源板本身是好的，问题出在主板或背光板，需要检查主板的开机信号是否正常,背光板是否短路。
- 吱吱”声依旧，说明电源板主电源部分有故障，重点检查：
- 主电源PWM IC及其外围电路（如反馈环路、电流检测电阻）。
- 主开关MOS管性能不良。
- 主电源的整流二极管、滤波电容性能不良。
故障现象四：屏幕图像闪烁，或伴有“滋滋”声
- 原因分析： 通常是电源输出电压不稳定,或PFC电路工作不良导致母线电压波动。
- 维修步骤：
- 测量PFC输出电压（VBUS）： 用万用表监测，看电压是否稳定在380-400V，如果电压波动很大,说明PFC电路有问题。
- 检查PFC电路：
- PFC驱动IC（如NCP1653、L6562等）及其外围电路。
- PFC电感是否性能不良。
- PFC MOS管和升二极管。
- 检查主电源的反馈环路： 检查电压取样电阻、光耦、稳压IC（如TL431）是否工作正常。
海信TLM3266电源板常见易损件清单
- 电解电容： 这是最常见的故障点，尤其是待机5V和主电源24V/12V滤波电容，以及PFC电路的电容。鼓包是直接更换的信号。
- PFC MOS管： 型号通常是STP8NB60 或类似，经常因过压、过流或驱动电路问题而炸毁。
- 整流桥： 输入AC端的整流桥,容易因后级短路而烧毁。
- 保险丝： T2A/250V 或 T3.15A/250V。
- 开关IC： 主电源和待机电源的PWM芯片，如TOP系列、SG系列、TEA系列等。
- 取样电阻和电流检测电阻： 阻值会因过流而变大或烧断,导致无电压输出或电压不稳。
- 稳压IC： 如TL431，用于精密稳压,性能不良会导致电压输出异常。
- 光耦： 用于反馈隔离,损坏会导致无电压输出或电压失控。
总结维修流程
- 安全第一，断电放电。
- 目视检查，找出明显损坏元件（电容、电阻、保险丝、MOS管）。
- 测量电阻，判断有无严重短路。
- 通电测试（建议加假负载），测量关键电压（5V, 400V, 24V/12V）。
- 根据电压测量结果，定位故障区域（待机电路、PFC电路、主电源电路）。
- 深入排查该区域的IC、驱动电路、反馈电路、保护电路。
- 更换所有损坏和性能不良的元件。
- 修复后，再次进行通电测试，确认所有电压恢复正常。
由于无法看到你的电源板实物，以上分析是基于该型号的通用故障模式，希望这份详细的指南能帮助你成功修复电视！如果维修过程中遇到困难，特别是涉及到芯片级检测,建议寻求专业维修人员的帮助。
