SSC9522 模块基本结构与工作原理
要修好它，首先要明白它内部有什么,是怎么工作的。

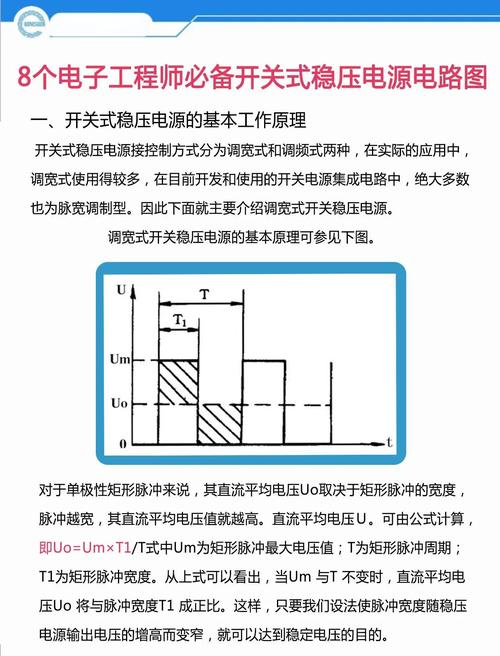

（图片来源网络，侵删）
内部集成度：
- 启动电路: 为芯片提供初始工作电压。
- 振荡器: 产生固定频率的脉冲信号,控制开关管的通断。
- 误差放大器: 通过反馈电压（来自副边/B+电压）与内部基准电压比较,控制输出电压的稳定。
- PWM控制器: 根据误差放大器的信号，调整脉冲的宽度（占空比）。
- 驱动电路: 将PWM信号进行功率放大,以驱动内部的MOSFET。
- 大功率MOSFET: 作为开关管，工作在开关状态,控制能量在变压器初级和次级之间的传递。
典型工作流程：
- 启动: 交流电经过整流滤波（+300V左右）加到SSC9522的VCC（或DRAIN）脚，通过启动电阻（通常是一个大阻值电阻，如100K-470KΩ）给VCC电容充电，当电压达到芯片启动阈值（约16-20V）时，芯片开始工作,内部振荡器起振。
- 振荡与开关: 芯片输出驱动信号，内部MOSFET开始导通和截止，电流流过开关变压器初级,将能量储存起来。
- 供电维持: 开关变压器辅助绕组会感应出一个脉冲电压，经过整流滤波后，为SSC9522的VCC脚提供持续的工作电压，取代启动电阻的供电，使电源进入稳定工作状态，这个过程称为“自馈电”。
- 稳压控制: 变压器次级输出的+B电压，通过光耦反馈到SSC9522的FB（或Feedback）脚，光耦将+B电压的变化量转换成电流信号，送入芯片内部的误差放大器，芯片根据这个信号调整PWM的占空比,从而稳定输出电压。
核心维修要点与流程
遵循科学的维修流程，可以事半功倍,避免损坏元器件。
第一步：安全与初步检查（非常重要！）
- 断电与放电： 维修前务必拔掉电源插头，对大容量的滤波电容（如+300V滤波电容和+B输出电容）进行放电，可用大功率电阻短接电容两端,防止电击。
- 目视检查：
- 外观： 检查SSC9522模块本身是否有鼓包、开裂、烧焦的痕迹。
- 周边元件： 检查贴在散热片上的消振电容（通常为103/104的瓷片电容）是否炸裂、发黑,这是最易损的元件之一。
- 保险丝： 检查市电输入端的保险丝是否熔断，保险丝的状态是判断故障范围的首要线索。
- 保险丝完好： 故障多在开关电源的高压侧或低压负载侧。
- 保险丝熔断： 说明存在严重短路,重点检查高压侧。
第二步：关键电压测量（判断故障区域）
在不连接负载（或连接假负载）的情况下,通电测量关键点电压。

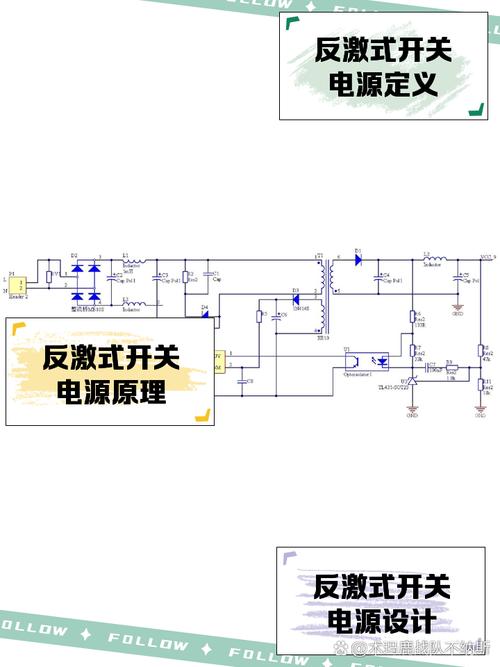

（图片来源网络，侵删）
-
测量+300V电压：
- 正常： 约300V（220V交流输入）。
- 异常： 0V，检查市电输入回路、整流桥、保险丝。
-
测量VCC供电电压：
- 这是判断SSC9522是否工作最关键的电压,测量SSC9522的VCC引脚对地电压。
- 电压为0V： 故障在启动电路或VCC整流滤波回路。
- 检查启动电阻是否开路。
- 检查VCC整流二极管是否击穿。
- 检查VCC滤波电容是否失效或短路。
- 电压在16-20V之间波动或偏低： 可能是启动不良或负载过重导致VCC无法正常建立。
- 电压正常（约17-25V）： 说明SSC9522基本具备工作条件，问题可能在振荡、驱动或负载。
-
测量FB（反馈）脚电压：
- 正常工作时，FB脚通常有一个固定的电压（如2.5V或5V，需查具体型号数据手册）。
- 电压异常： 如果FB脚电压为0V或过高，通常意味着光耦或次级稳压电路（如误差放大器TL431）有故障。
-
测量输出+B电压：

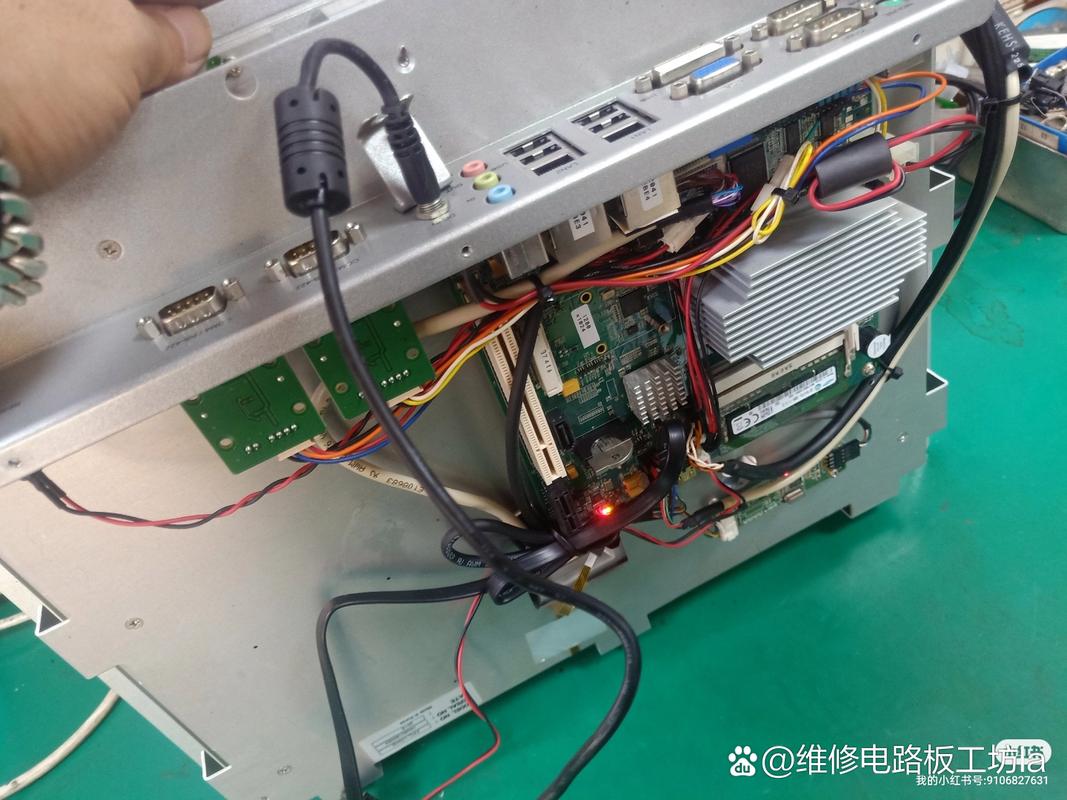

（图片来源网络，侵删）- 必须接假负载！ 为了防止空载导致电压过高击穿负载，可以在+B输出端接一个大功率水泥电阻（如220V/50W灯泡或几百欧姆的大功率电阻）。
- 正常： 输出+B电压（如+115V、+135V等，具体看电视型号）。
- 输出电压为0V： 说明电源未起振或负载短路。
- 输出电压严重偏高： 故障在稳压控制回路（光耦、TL431、取样电阻）。
- 输出电压严重偏低： 可能是负载过重（短路）或电源本身带载能力差。
第三步：常见故障现象与排查思路
故障现象1：保险丝熔断，炸模块
- 原因： 严重短路。
- 排查：
- 静态测量： 断电，用万用表二极管档测量SSC9522的DRAIN（漏极，接+300V）和SOURCE（源极，接地）之间的MOSFET是否击穿，正常时，应有一个二极管的压降（0.4-0.7V），若为0Ω或短路,则模块已损坏。
- 检查市电输入回路压敏电阻是否短路。
- 检查+300V滤波电容是否击穿。
- 检查整流桥是否击穿。
故障现象2：保险丝完好，但无+B电压输出
- 原因： 电源未工作。
- 排查：
- 测量+300V是否正常，若不正常,查整流滤波前级。
- 测量VCC电压，这是排查的核心。
- VCC为0V： 重点查启动电阻、VCC整流二极管、滤波电容。
- VCC电压正常但无输出： 可能是SSC9522内部振荡或驱动电路损坏，可尝试代换法,直接更换SSC9522模块。
- 检查SSC9522的消振电容是否失效或开路，这个电容失效会导致振荡异常,是常见故障点。
故障现象3：输出+B电压严重偏高
- 原因： 稳压控制环路失效,导致开关管始终处于最大占空比状态。
- 排查：
- 检查光耦是否损坏，测量光耦的1、2脚（发光管侧）和3、4脚（光敏管侧）的电阻，发光管正反向电阻应正常,光敏管应有高阻和低阻变化。
- 检查次级稳压电路的核心——TL431，测量其R、K、A三个引脚的电压是否正常，R脚是取样电压，K脚是输出控制，A脚是供电,TL431损坏率很高。
- 检查光耦到TL431之间的电阻，以及TL431到+B之间的取样分压电阻是否变值或开路。
故障现象4：输出+B电压偏低，且伴有“吱吱”叫声
- 原因： 负载过重或电源带载能力差。
- 排查：
- 断开负载： 断开+B对主板的连接，接上假负载，如果电压恢复正常，说明是主板负载短路（如行管、逆程电容、偏转线圈等）。
- 若接假载后电压仍低： 故障在电源本身。
- 检查+300V滤波电容是否容量下降（导致纹波大）。
- 检查开关变压器的引脚是否有虚焊。
- 检查SSC9522的消振电容和尖峰吸收电路（通常由一个RC电路组成）是否失效，尖峰吸收电路失效会导致开关管损耗增大,电源带载能力下降。
- 检查SSC9522模块性能不良。
SSC9522 更换注意事项
- 散热： SSC9522工作时温度很高，更换后必须确保其与散热片之间有良好的导热硅脂,并且散热片安装牢固。
- 型号兼容： SSC9522有不同版本或兼容型号（如STR-F6656/STR-F6658等），更换时需确认引脚功能定义和电气参数是否一致,通常可以直接代换。
- 检查周边： 更换模块后，务必检查并更换周边的易损件，特别是消振电容和VCC滤波电容,避免新模块再次被损坏。
维修口诀
先看保险，测电压； VCC为0，查启动； 输出为0，查振荡； 电压偏高，查反馈； 电压偏低，查负载； 模块炸毁，必短路； 电容失效，常发生。
维修电源需要耐心和细致，多测量、多分析、多总结,希望这份指南能对你有所帮助！
