第一部分：故障现象分析
要明确“花屏”的具体表现,这有助于快速定位问题：

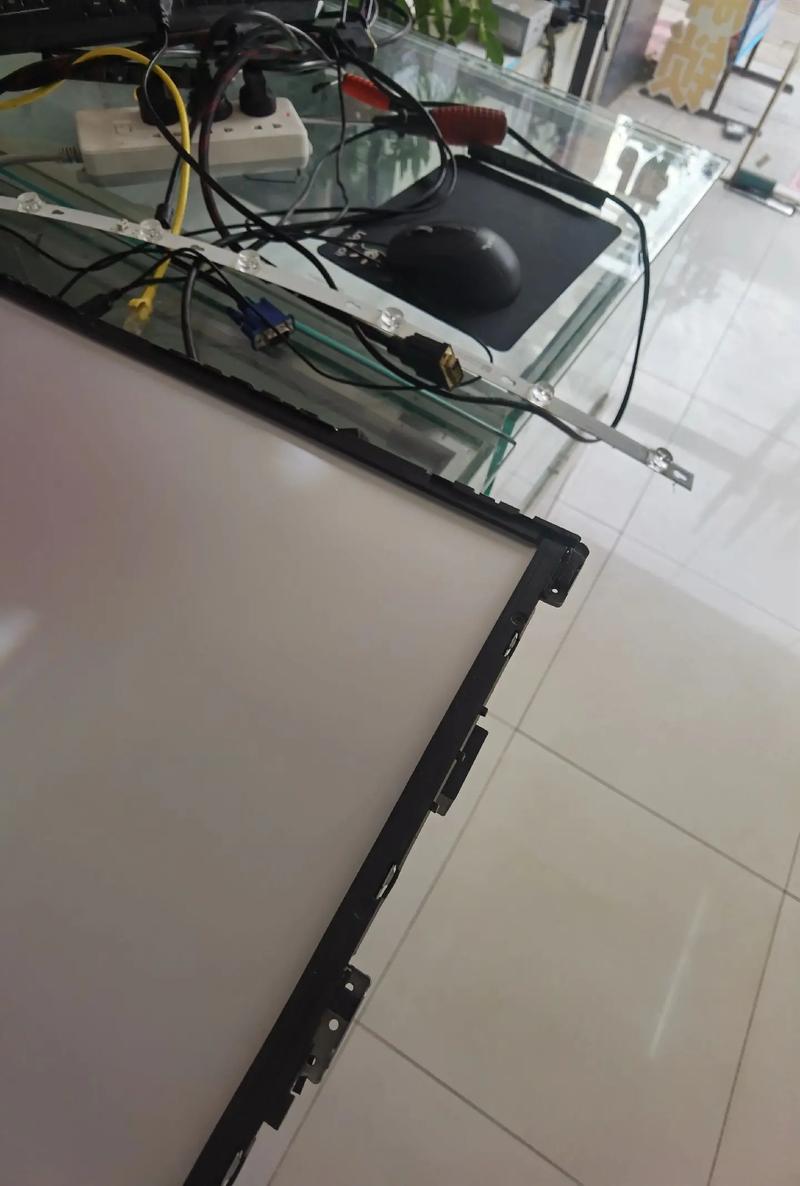

（图片来源网络，侵删）
- 轻微花屏： 屏幕上出现细小的彩色噪点、马赛克、水波纹,但图像主体内容基本可辨。
- 严重花屏： 图像完全混乱，色彩失真严重，线条错乱，甚至无法显示正常图像,可能伴随黑屏或闪屏。
- 特定情况花屏： 只在某个特定信号源（如HDMI1）、某个特定分辨率下，或者开机/切换频道时出现。
第二部分：维修思路与步骤（从易到难）
第一步：软件与外围排查（最常见，最易解决）
这是维修的第一站,大部分非硬件损坏的花屏问题都出在这里。
-
重启电视（软重启）：
- 操作： 将电视彻底断电（拔掉电源插头），等待5-10分钟，让主板电容完全放电,然后重新通电开机。
- 目的： 清除临时性软件故障、缓存错误或系统死锁。
-
检查并更新系统固件：
- 操作： 进入电视的“设置” -> “设备 preferences” -> “ -> “系统更新”,检查是否有可用的固件更新。
- 目的： TcLMs58机芯的软件Bug可能导致显示异常，厂商发布的新固件通常会修复这类问题，如果无法在线更新，可以尝试U盘更新（需要从官网下载对应型号的固件包）。
-
恢复出厂设置：

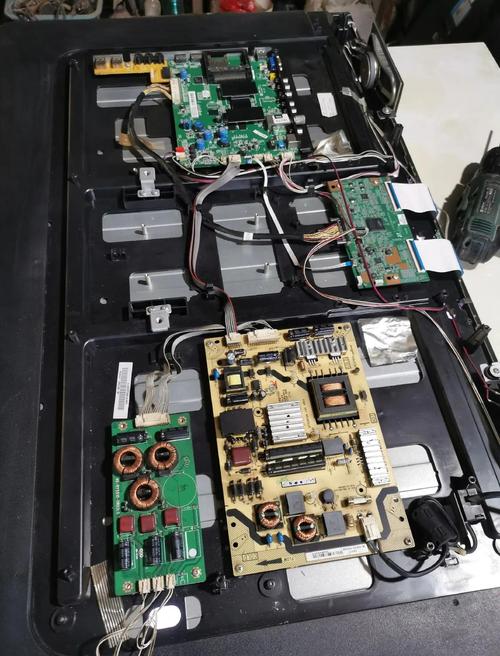

（图片来源网络，侵删）- 操作： 进入“设置” -> “设备 preferences” -> “重置” -> “清除所有数据（恢复出厂设置）”。
- 注意： 此操作会删除所有已安装的应用和登录信息,请提前告知用户。
- 目的： 排除因用户安装了不兼容的第三方应用或修改了系统关键设置导致的软件冲突。
-
检查信号源与线缆：
- 操作：
- 更换不同的信号源（如从HDMI1换到HDMI2，或从机顶盒换到游戏机）。
- 更换一根质量好的HDMI线。
- 目的： 排除因信号源设备故障或HDMI线接触不良、损坏导致的“伪花屏”。
- 操作：
-
进入工厂模式（重要诊断步骤）：
- 操作： 使用遥控器，依次按下
**菜单 -> 音量减 -> 音量加 -> 待机键**（不同品牌遥控器组合键可能略有差异，这是TCL电视常用的进入方法，其他品牌可尝试类似组合或搜索“XX品牌 工厂模式 进入方法”）。 - 目的： 进入工厂模式后，可以调整屏幕的亮度、对比度、色温等参数，尝试调整这些设置，看花屏现象是否有变化，如果调整后问题消失，可能是软件参数错乱，如果无变化,则问题很可能在硬件。
- 操作： 使用遥控器，依次按下
第二步：硬件排查（针对软件无效的情况）
如果以上软件方法均无效,那么问题很可能出在硬件上。
-
检查排线连接（最常见硬件原因）：

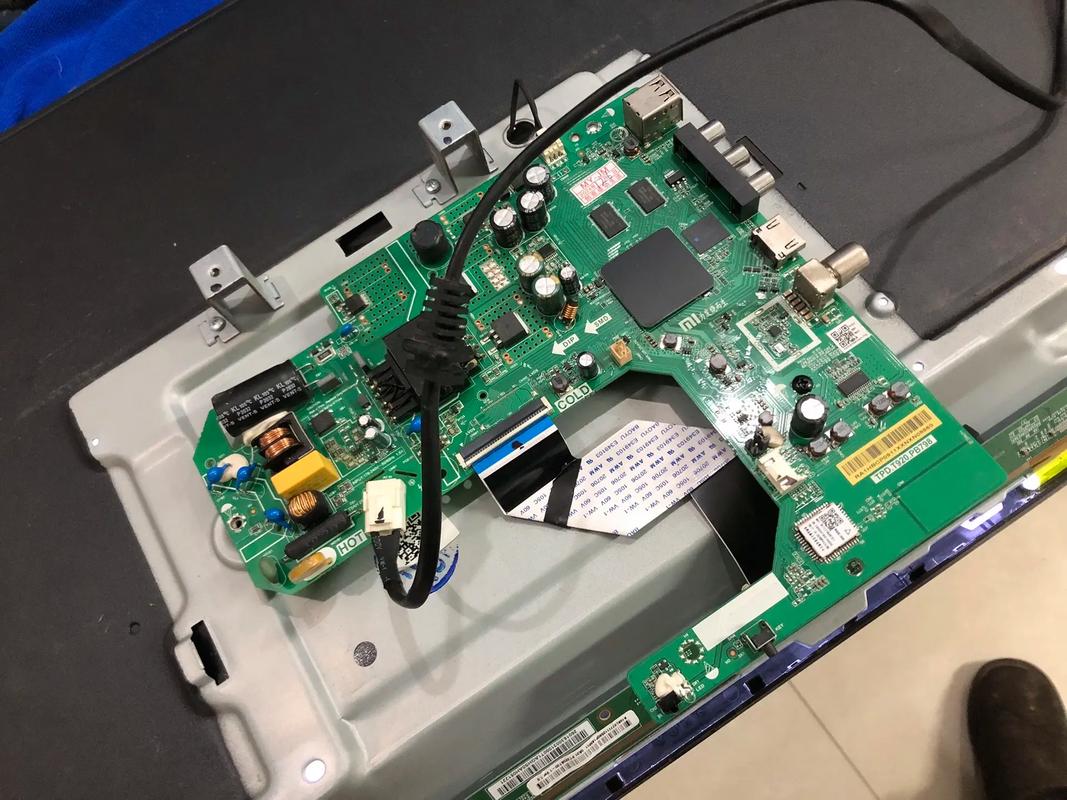

（图片来源网络，侵删）- 操作： 拆开电视后盖，找到主板到屏幕的排线（通常是扁平的、带很多针脚的塑料条）。
- 重新插拔： 小心地将排线两端从主板和屏幕上拔下，用无水酒精或橡皮擦轻轻擦拭金手指部分，然后用力均匀地插回，确保插到底,卡扣扣好。
- 检查弯曲和损伤： 检查排线是否有过度弯折、折断、针脚歪斜或被压扁的情况，TcLMs58的排线比较脆弱,拆装时需格外小心。
- 目的： 排线接触不良是花屏的首要硬件原因，氧化或物理损伤都会导致信号传输不稳定,从而产生花屏。
- 操作： 拆开电视后盖，找到主板到屏幕的排线（通常是扁平的、带很多针脚的塑料条）。
-
检查屏幕本身：
- 操作：
- “硬重启”测试： 将电视断电，按住电源键30秒，然后再通电开机，这可以排除屏幕驱动板（TCON板）的临时性故障。
- 屏幕互换法（如果有条件）： 找一块同型号、好的屏幕替换上去测试，如果换屏后花屏消失,则确定是屏幕损坏。
- 如何判断是屏幕问题？
- 花屏图案通常是固定的、有规律的线条或色块（竖线、横线、马赛克区域）。
- 花屏现象不会随信号源、系统恢复而改变。
- 屏幕的背光正常显示,但图像内容紊乱。
- 操作：
-
检查主板（T-CON集成在主板上的情况）：
- TcLMs58方案通常将TCON时序控制电路集成在主板上，而不是独立的TCON板,花屏也可能由主板引起。
- 操作：
- 目视检查： 仔细检查主板上的电容，特别是供电滤波电容（通常围绕在屏幕供电接口附近），看是否有鼓包、漏液的现象,这是主板损坏的典型特征。
- 补焊： 主板上的芯片（特别是CPU、GPU、TCON相关的芯片）虚焊也可能导致花屏，对于有经验的维修人员,可以使用热风枪对这些芯片进行补焊。
- 测量关键电压： 使用万用表测量主板给屏幕供电的电压是否正常（通常是12V或24V，具体看主板标注），如果电压不稳或缺失,会导致花屏。
第三部分：常见故障点总结
根据TcLMs58机芯的特点,花屏问题的概率排序大致如下：
- 排线问题（约60%）： 接触不良、氧化、物理损伤。
- 软件问题（约20%）： 系统Bug、固件错误、软件冲突。
- 屏幕损坏（约15%）： 屏幕驱动IC或面板本身损坏。
- 主板问题（约5%）： 电容鼓包、芯片虚焊、TCON电路损坏。
第四部分：维修流程图
为了更直观,这里提供一个简单的决策流程：
开始 -> 电视花屏
|
V
[第一步：软件排查]
|---> 重启电视 --> 恢复正常？ --> 结束（问题解决）
|
|---> 检查/更新固件 --> 恢复正常？ --> 结束（问题解决）
|
|---> 恢复出厂设置 --> 恢复正常？ --> 结束（问题解决）
|
|---> 更换信号源/HDMI线 --> 恢复正常？ --> 结束（问题解决）
|
|---> 进入工厂模式调整 --> 恢复正常？ --> 结束（问题解决）
|
V
[第二步：硬件排查]
|
|---> 拆机检查并重新插拔/清洁排线 --> 恢复正常？ --> 结束（问题解决）
|
|---> 检查排线是否有物理损伤 --> 有损伤？ --> 更换排线 --> 结束（问题解决）
|
|---> 检查主板电容 --> 是否鼓包/漏液？ --> 更换电容 --> 结束（问题解决）
|
|---> 检查主板供电电压 --> 是否正常？ --> 不正常？ --> 检修供电电路 --> 结束（问题解决）
|
|---> 尝试补焊主板芯片 --> 恢复正常？ --> 结束（问题解决）
|
V
[第三步：终极判断]
|
|---> 更换一块好的屏幕进行测试 --> 恢复正常？ --> 确认屏幕损坏 --> 更换屏幕 --> 结束（问题解决）
|
V
[第四步：主板维修/更换]
|
|---> 排除以上所有可能 --> 主板TCON或其他核心电路损坏 --> 专业维修主板或更换主板 --> 结束（问题解决）安全警告
- 断电操作： 在进行任何硬件检查前，务必将电视电源完全断开,并等待电容放电完毕。
- 防静电： 维修人员需佩戴防静电手环,避免静电击穿主板上的精密电子元件。
- 专业操作： 拆卸和安装屏幕、主板需要一定的技巧，非专业人员请勿轻易尝试,以免造成二次损坏。
希望这份详细的维修指南能帮助您解决TcLMs58机芯的花屏问题！
