判断一块PCB（Printed Circuit Board，印刷电路板）技术的高低，是一个综合性的评估过程，不能仅凭单一指标下定论，就像评价一辆汽车，不能只看马力，还要看操控、舒适、安全、油耗等多个方面。

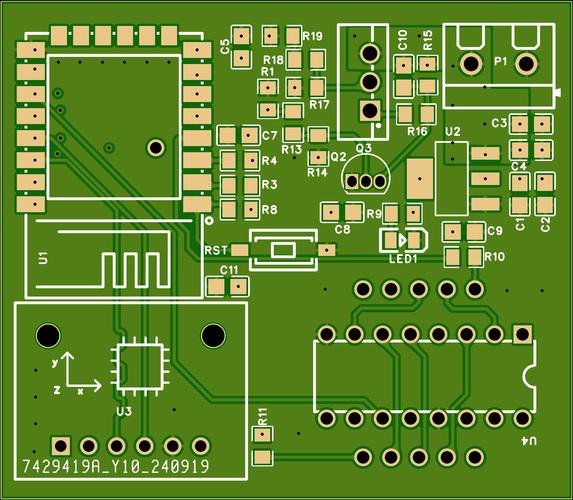

（图片来源网络，侵删）
一个高技术的PCB通常体现在性能、可靠性、密度、成本效益和可制造性等多个维度的卓越表现上，以下我将从几个核心层面，为您详细拆解如何判断PCB技术的高低：
设计层面：PCB的“灵魂”
设计是PCB技术的核心,决定了板的性能上限和功能实现。
布线密度与复杂度
- 低技术：布线简单，走线间距大，多为单层或双层板，主要考虑“连通性”，对信号完整性和电磁兼容性考虑较少。
- 高技术：
- 高密度互连：使用微盲孔、埋孔技术，极大地缩小了孔径和线宽/线距，实现更高的布线密度，这是衡量HDI（High Density Interconnect）板的关键指标。
- 复杂叠层：采用4层、6层甚至几十层的复杂堆叠结构，以实现电源/地平面分割、阻抗控制和高速信号隔离。
- 扇出和过孔优化：在BGA（球栅阵列）等高密度封装芯片周围，采用精细的“扇出”设计，确保所有引脚都能可靠连接，这是高端PCB设计的必备技能。
高速与高频设计能力
- 低技术：仅适用于低频、低速数字电路或简单模拟电路，对信号完整性没有严格要求。
- 高技术：
- 阻抗控制：精确控制走线的阻抗（如50欧姆单端、90欧姆差分），确保信号在传输过程中不发生反射、失真，这是高速数字电路（如DDR、PCIe）和射频/微波电路的基础。
- 信号完整性：通过仿真和设计，解决串扰、衰减、时序等问题，保证高速信号的“质量”。
- 电源完整性：设计低阻抗的电源分配网络，为芯片提供稳定、纯净的电源，有效抑制电源噪声和电压波动。
- 电磁兼容性：通过合理的接地、屏蔽、滤波等设计，使PCB本身和整个设备能够抵抗外部干扰，同时自身产生的干扰也足够小。
热管理设计
- 低技术：依赖自然散热，或简单增加铜箔面积。
- 高技术：
- 散热过孔阵列：在发热芯片（如CPU、GPU、大功率MOSFET）下方，布置密集的过孔，将热量快速传导到内层或背面的铜层和散热结构。
- 金属基板：使用铝基板、铜基板等，将热量高效导出。
- 嵌入式散热块：直接在PCB内部嵌入金属块或微流道，进行主动或被动散热。
系统级集成
- 低技术：PCB只是承载元器件的基板。
- 高技术：
- 埋入式无源器件：将电阻、电容、电感等无源元件直接“埋”在PCB的内层，节省空间，提升高频性能。
- 嵌入式有源器件：将裸芯片直接嵌入PCB中，通过封装技术（如SiP）实现更高集成度和更优电气性能。
制造层面：PCB的“血肉”
再好的设计也需要先进的制造工艺来实现,制造工艺的精度和良率直接决定了PCB的最终性能和可靠性。
线宽/线距
- 低技术：线宽/线距 > 8/8 mil (约0.2mm/0.2mm)。
- 高技术：
- 常规高密度：4/4 mil (约0.1mm/0.1mm)。
- 顶尖水平：≤ 2/2 mil (约0.05mm/0.05mm)，甚至达到1 mil以下，这需要曝光、显影、蚀刻等环节的极致精度控制。
孔径与厚径比
- 低技术：机械钻孔，孔径较大（>0.3mm），厚径比（板厚/孔径）较低。
- 高技术：
- 激光钻孔：能够钻出极小的孔径（如0.1mm甚至更小），用于HDI板的微盲孔和埋孔。
- 高厚径比：例如6:1、8:1甚至10:1，这意味着在很厚的板上钻出很小的孔，对孔金属化（化学沉铜、电镀）工艺要求极高，是衡量一家工厂技术深度的标志。
表面处理工艺
- 低技术：热风整平，工艺简单但易氧化，不适合细间距焊接。
- 高技术：
- 化学沉镍/金：提供平坦、可焊性极佳的表面，适合细间距引脚和按键接触。
- 有机涂覆：成本较低，环保，能提供良好的防氧化和焊接性能，是当前的主流。
- 电镀硬金/金钯合金：用于需要反复插拔或高频导电的场合（如金手指、射频连接器），成本高，耐磨耐腐蚀。
材料应用
- 低技术：使用普通的FR-4（玻璃纤维环氧树脂）材料，适用于一般消费电子。
- 高技术：
- 高频高速材料：如Rogers（罗杰斯）、TACONIC、Isola等，具有稳定的介电常数和低损耗，确保5G、雷达、卫星通信等高频信号的完整性。
- 高导热材料：用于大功率模块，如铝基板、陶瓷基板等。
- 高刚性/柔性材料：满足特定机械性能要求。
可靠性与测试：PCB的“体检报告”
一块技术高的PCB,必须能通过严苛的可靠性考验。

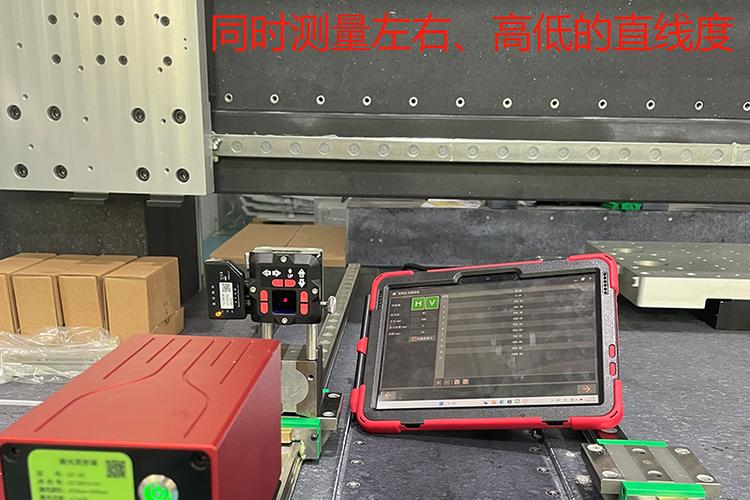

（图片来源网络，侵删）
可靠性测试
- 低技术：可能只做简单的开路/短路测试。
- 高技术：必须通过一系列标准测试，如：
- 热冲击/循环：模拟极端温度变化，检验板件分层、起泡的风险。
- 高压测试：检验绝缘性能。
- CAF测试：检验在高湿高电压下，铜离子是否会沿着玻璃纤维迁移导致短路。
- 振动/跌落测试：检验机械强度。
测试覆盖率
- 低技术：飞针测试，适用于样品和小批量，速度慢，覆盖率有限。
- 高技术：使用测试治具，通过“邮票孔”或测试点，实现对所有网络、甚至所有元器件的快速、100%电气测试，确保量产的良率。
一张对比表
| 评估维度 | 低技术PCB | 高技术PCB |
|---|---|---|
| 设计 | 简单布线，单/双层板，考虑连通性为主 | HDI、高密度叠层，精细扇出，严格的SI/PI/EMC设计，热管理，嵌入式器件 |
| 制造 | 线宽/线距 > 8/8 mil，机械钻孔，厚径比低 | 线宽/线距 ≤ 2/2 mil，激光钻孔，高厚径比(>8:1)，高级表面处理(ENIG)，特殊材料 |
| 性能 | 低频、低速，无阻抗控制 | 高频、高速，精确阻抗控制，低信号损耗，高稳定性 |
| 应用 | 普通家电、玩具、低端消费电子 | 服务器、基站、医疗设备、航空航天、高端显卡、5G通信 |
| 成本 | 低 | 高 |
| 核心指标 | 能用就行 | 性能、密度、可靠性、成本效益的平衡 |
最终结论：
判断一块PCB技术的高低,要看它是否在特定应用场景下，以最优的成本实现了性能、密度和可靠性的最佳平衡，一块用于卫星的PCB，其技术含量远高于一块简单的计算器PCB，因为前者在极端环境下对可靠性和性能的要求达到了极致。
一个全面的评估需要结合其设计理念、制造工艺、材料选择和最终的可靠性表现，综合判断。

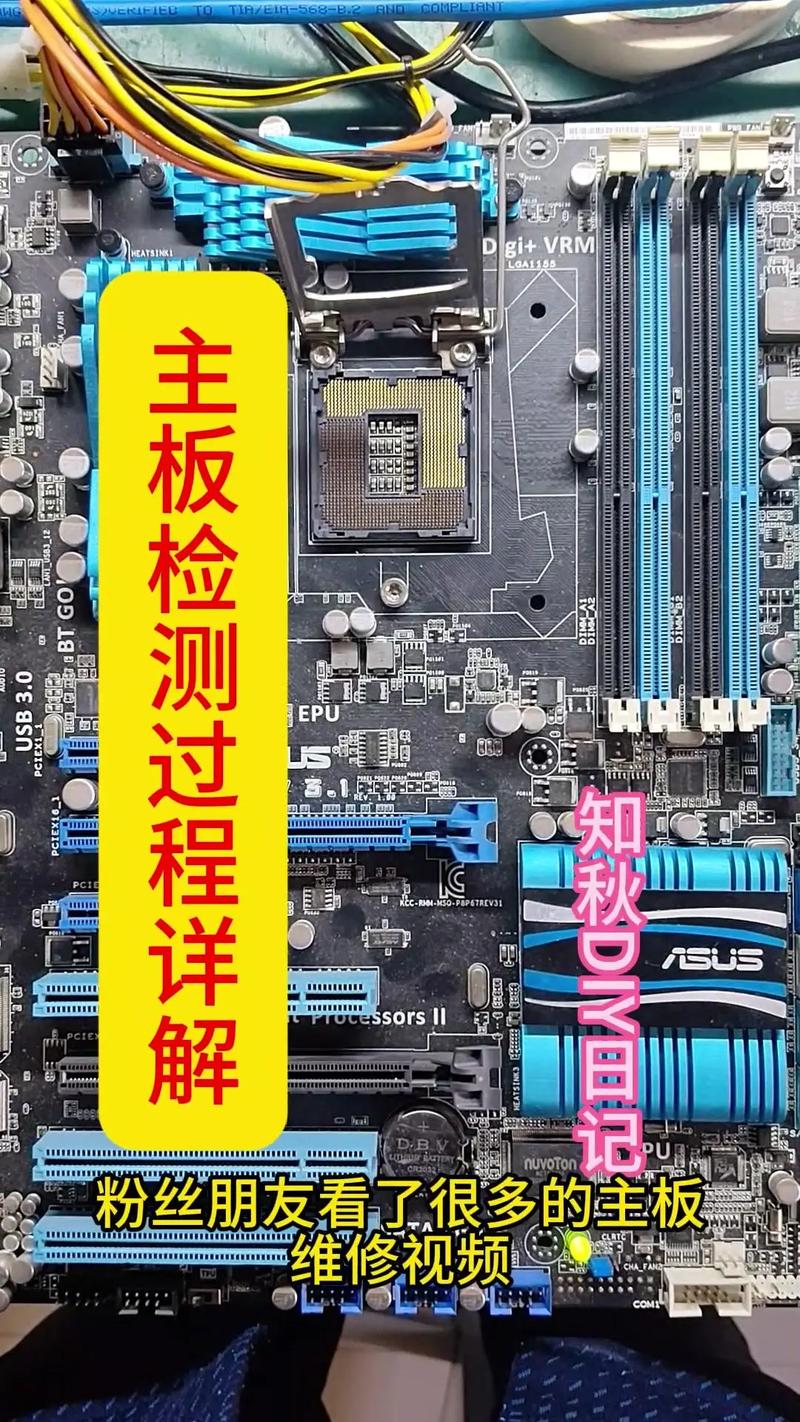

（图片来源网络，侵删）
