“无AV”故障通常指两种情况：
（图片来源网络，侵删）
- 图像无信号：连接了AV设备（如DVD机、游戏机）后，电视屏幕上显示“无信号”或蓝屏/黑屏,但声音可能正常。
- 图像和声音均无：连接后，电视屏幕无任何反应,也没有声音。
维修这类故障，我们需要遵循“由外到内、由简到繁”的原则。
第一步：外部设备与连接检查（最常见原因）
在拆机之前，务必先排除外部问题，这能解决80%以上的“假故障”。
-
检查信号源：
- 确认您的电视当前输入源是否正确，按电视遥控器的“信号源”或“Input”键，反复切换，直到屏幕上显示“AV”、“视频”或“VIDEO”。
- 有些电视的AV接口可能被命名为“AV IN”、“视频输入”等。
-
检查AV线缆：
（图片来源网络，侵删）- 完整性：检查AV线（红、白、黄三色莲花头线）是否有明显的破损、断裂或插头损坏。
- 替换测试：找一根确认是好的AV线，替换到电视上测试，这是非常关键的一步,因为AV线损坏是常见问题。
-
检查外部播放设备：
- 将您的AV设备（如DVD机）连接到另一台电视上，看是否能正常播放图像和声音,这可以确认您的播放设备本身是否工作正常。
-
检查AV接口：
- 物理损坏：仔细观察电视背面的AV接口，看是否有针脚歪斜、断裂、烧黑或氧化腐蚀的痕迹。
- 接口清洁：用棉签蘸取少量酒精，轻轻擦拭AV接口的金属触点,去除可能存在的氧化层或污垢。
第二步：软件与设置检查
如果外部连接都正常,可能是电视的软件设置问题。
-
恢复出厂设置：
（图片来源网络，侵删）- 这是解决软件层面问题的“万能钥匙”，操作方法通常在电视的“设置” -> “系统” -> “恢复出厂设置”菜单中。
- 注意：恢复出厂设置会清除所有已保存的Wi-Fi密码、APP应用和个性化设置,请提前知晓。
-
检查菜单设置：
进入电视的“设置” -> “图像”或“显示”菜单，查看是否有关于“AV模式”、“标准模式”或“信号制式”的选项，某些低端电视可能需要手动匹配信号制式（如PAL/NTSC），虽然现在大多数设备都是自动兼容的,但可以尝试切换一下。
第三步：内部电路检修（需要拆机）
如果以上所有外部和软件检查都无效，那么问题很可能出在电视内部。操作前务必断开电视电源，并做好防静电措施，如果您没有电子维修经验，强烈建议寻求专业维修人员的帮助，以免造成二次损坏或触电风险。
核心工作原理：
AV信号（视频和音频）通过接口板（或主板）上的AV输入端口进入，经过内部电路处理（如切换、解码、放大），最终送到显示屏和音频功放电路，故障点可能出在信号输入、信号切换、信号传输或信号处理等环节。
维修流程：
-
准备工具：
- 螺丝刀套装（十字、一字）
- 万用表（必备,用于测量电压和通断）
- 电烙铁（用于拆焊元件）
- 镊子、吸锡器等
-
拆开电视后盖：
- 记录下所有螺丝的位置和长度,因为不同位置的螺丝长度可能不同。
- 小心断开连接主板、电源板、屏幕排线等所有连接线,并妥善放置。
-
定位核心电路板：

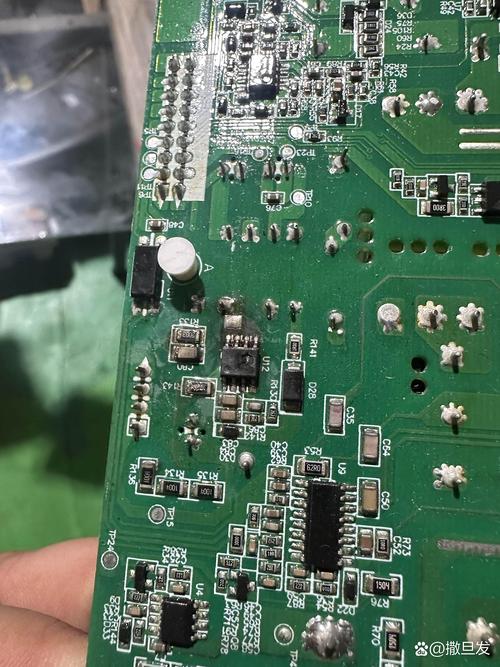

- 找到连接AV接口的那块电路板，通常是主板或独立的AV板,AV接口就焊接在这块板上。
-
重点检查和测量点：
-
A. AV接口本身（最易损点）
- 目视检查：检查AV接口焊点是否有虚焊、脱焊，这是非常常见的问题，因为插拔频繁,应力集中在焊点上。
- 万用表通断档测量：用万用表的蜂鸣档，测量AV接口的每个焊点与电路板上对应连接点的通断是否良好，如果某个接口针脚不通,说明是断线或虚焊。
-
B. 信号切换电路
- 现代电视通常有多个输入源（HDMI、USB、AV等），有一个“信号切换芯片”或由CPU通过I2C总线控制来选择当前输入的信号源。
- 检查切换芯片供电：用万用表直流电压档测量切换芯片的供电引脚（如VCC, 3.3V, 5V）是否有电压,电压异常需往前级查电源。
- 检查控制信号：如果切换芯片有I2C控制线（通常标记为SDA, SCL），需要用示波器或高级万用表检测CPU是否发出了正确的控制指令，这部分比较复杂,新手难以操作。
-
C. 视频信号处理电路
- AV视频信号（黄色）通常是CVBS（复合视频）信号,它会进入主板的视频解码芯片或处理芯片。
- 测量关键点电压：查找视频处理芯片的 datasheet（数据手册），找到其视频输入引脚,测量其工作电压是否正常。
- 信号注入法（高级）：如果怀疑视频处理芯片损坏，可以用一个信号发生器在芯片的输入端注入一个标准的CVBS测试信号，然后用示波器观察芯片的输出端是否有信号波形输出,这需要专业设备和技术。
-
D. 音频信号处理电路
- AV音频信号（红色、白色）是左右声道音频。
- 测量音频功放芯片：音频信号经过处理后，会送到音频功放芯片,然后驱动扬声器。
- 测量音频功放芯片供电：这是最常见的无声故障点，用万用表测量功放芯片的供电引脚（通常为12V或24V）是否有电压，如果电压为0，则需要检查电源板到功放芯片的供电线路是否有问题（如保险丝熔断、电感开路、电阻烧毁等）。
- 静音控制：检查CPU是否有错误的静音信号发送给了音频功放芯片。
-
E. 电源和系统控制
- 主芯片供电：检查主板主芯片（CPU/SoC）的供电是否正常，供电不足会导致芯片无法正常工作,无法处理任何信号。
- 晶振：检查CPU和视频解码芯片的晶振是否起振，可以用示波器测量晶振两脚是否有波形，或者用万用表直流电压档测量晶振两脚的电压，通常一端为高电平，一端为低电平（约1.5V-2.5V之间，具体看芯片规格），如果电压异常或完全为0,可能是晶振损坏或芯片有问题。
-
总结与最终建议
对于海尔2999元这类电视，内部结构相对简单，集成度较高,故障点也比较集中。
-
最可能的故障点排序：
- 第一名：AV接口虚焊或损坏，这是维修频率最高的原因，补焊一下接口,成功率很高。
- 第二名：音频功放芯片无供电，表现为图像正常但没声音，检查相关供电线路上的保险丝、电阻、电感。
- 第三名：信号切换芯片或相关控制电路故障,表现为所有输入源都无效或无法切换。
- 第四名：主板主芯片或其外围电路（如供电、晶振）故障，这是最严重的情况，可能导致整机“假死”,无法处理任何信号。
-
成本考量：
- 海尔2999元的电视,其主板或屏幕的成本可能接近甚至超过电视本身的价值。
- 如果确认是主板或屏幕损坏，维修成本可能很高,需要权衡是维修划算还是直接换新更划算。
最终建议： 如果您是电子爱好者，可以从第一步开始排查，并尝试第三步中的A和B点检查（补焊AV接口、检查供电），如果遇到复杂电路（如I2C控制、晶振、芯片级维修），建议停止操作，将电视送到专业的家电维修店进行检修，安全第一,并且专业的事交给专业的人做。
