LED恒流源工作原理深度解析与常见故障维修指南（附实操案例）

本文将作为家电维修从业者和电子爱好者的必备宝典，从零开始，系统性地讲解LED恒流源的核心工作原理、关键拓扑结构，并结合多年维修经验，详细拆解恒流源常见故障的排查思路与维修方法，提供具体案例，助你快速上手,攻克LED驱动电源维修难题。

开篇：为什么LED必须使用恒流源驱动？

在正式进入维修环节前，我们必须先理解一个根本问题：为什么LED不能像普通灯泡一样直接用恒压源（如电池、适配器）驱动，而必须搭配恒流源？

• LED的“伏安特性”决定一切： LED是一个对电流极其敏感的半导体器件，它的正向电压（Vf）会随着电流的微小变化而发生剧烈改变，电流稍微增大一点，亮度会提升，但寿命会急剧缩短；电流稍微减小一点，亮度会明显下降,甚至无法正常发光。
• 恒压驱动的致命缺陷： 如果直接用一个固定的电压（如12V）去驱动一串LED，由于个体差异和环境温度变化，每个LED的Vf都不完全相同，根据基尔霍夫定律，它们会分掉这12V电压，结果往往是：Vf稍低的LED会通过远超其额定值的电流而迅速烧毁，随后导致整个电路的电压重新分配，引发连锁反应，最终所有LED全部损坏，这就是所谓的“电流失控”。
• 恒流源的核心价值： 恒流源就像一个“智能水泵”，无论LED的“管道阻力”（Vf）如何变化，它都能确保流过“管道”（LED）的“水流”（电流）始终保持在一个稳定、安全的设定值，这不仅能保证LED亮度的一致性,更能最大限度地延长其使用寿命。

掌握LED恒流源的工作原理与维修技术，是解决LED灯具、显示屏、驱动器等设备故障的核心能力。

LED恒流源的核心工作原理与拓扑结构

维修，先懂原理，恒流源内部电路复杂,但我们可以将其简化为几个关键功能模块。

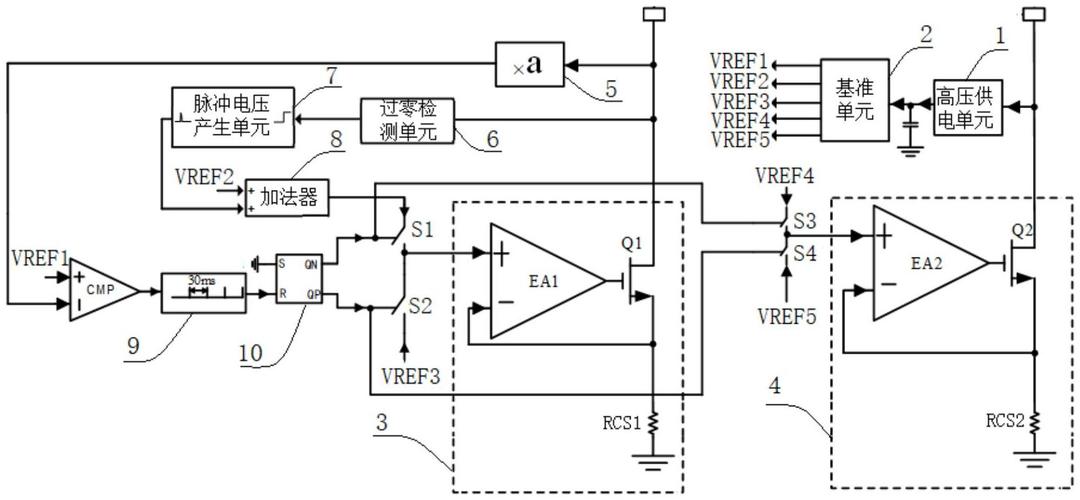

核心工作原理框图

一个典型的隔离式LED恒流源（最常见类型）通常包含以下几个部分：

[交流输入] → [EMI滤波电路] → [整流滤波电路] → [PFC电路（部分高端电源有）] → [DC-DC变换器（核心）] → [恒流控制电路] → [输出整流滤波] → [LED负载]
                                   ↑_________________________________________________________| (反馈回路)

• EMI滤波电路： 负责抑制电源对外的电磁干扰，同时也防止外界干扰进入电源，常见元件是X电容、Y电容和共模电感。
• 整流滤波电路： 将220V交流电转换为高压直流电,通常是桥式整流堆加上一个高压大容量的电解电容。
• DC-DC变换器： 这是能量的“心脏”，负责将高压直流电转换为与LED匹配的低压直流电，常见的拓扑有：
  • 反激式： 成本最低，设计简单,是非隔离式和小功率隔离式LED驱动的绝对主流选择。
  • 正激式/LLC谐振式： 效率更高，性能更优，通常用于大功率、高效率要求的场合。

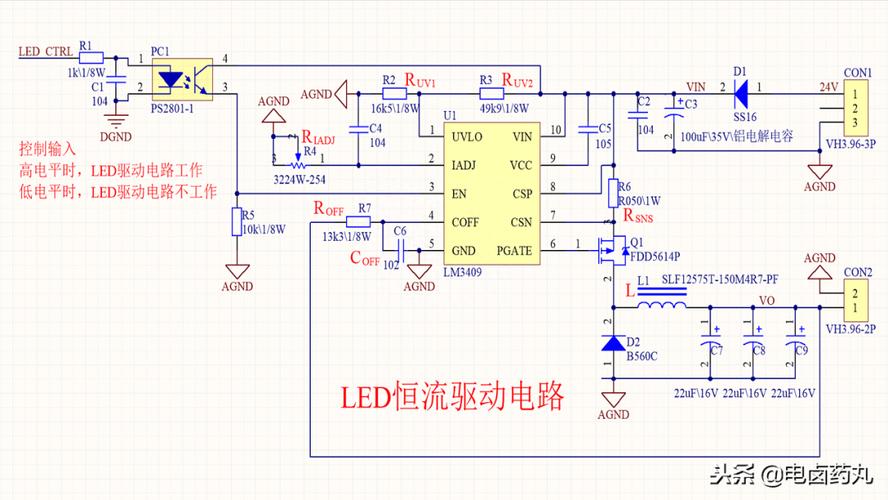

• 恒流控制电路： 这是“大脑”，负责精确控制输出电流，它通过一个采样电阻来检测输出电流的大小，并与一个基准电压进行比较，根据比较结果，控制芯片会动态调整DC-DC变换器的开关占空比或频率,从而稳定输出电流。
• 反馈回路： 将输出端的信息（电流或电压）送回控制芯片，形成闭环控制，这是实现“恒流”的关键。

恒流控制的关键——“采样电阻”与“光耦”

在维修中，这两个元件是故障高发区,也是判断恒流源工作状态的关键。

• 采样电阻： 通常是一个阻值极小（如0.1Ω, 0.22Ω）、功率也较小的精密电阻（贴片或插件），它串联在输出回路的负极，根据欧姆定律 V = I × R，当电流流过它时，会产生一个微小的电压降，这个电压降被送到控制芯片的电流反馈引脚，如果这个电阻开路或阻值变大，控制芯片会认为电流为零，从而让电源以最大占空比工作，导致输出电压飙升,极易烧毁后级电路和LED负载。
• 光耦： 在隔离式电源中，用于传递反馈信号，同时将高压侧和低压侧（输出侧）进行电气隔离，它内部包含一个发光二极管和一个光敏三极管，输出侧的电压或电流信息通过改变光耦内部LED的发光强度，来控制高压侧光敏三极管的导通程度，从而将信号传递给主控芯片，如果光耦损坏，反馈信号中断，主控芯片会失去控制,同样可能导致输出异常。

LED恒流源常见故障诊断与维修实战

维修原则：安全第一！ 维修前务必断开电源,并对高压部分的大容量电容进行放电处理！

故障现象一：完全无输出，LED不亮

这是最常见的故障，通常意味着电源的“能量传递链路”中断。

维修思路与步骤：

1. 初步检查：

   • 输入端： 检查输入保险丝是否熔断，如果熔断，说明后级有严重短路，更换前必须查明原因,否则会再次熔断。
   • 输出端： 用万用表二极管档或电阻档测量LED负载是否短路，如果短路，必须先排除负载故障再通电测试,否则会再次烧坏电源。

2. “逐级排查法”：

   • 第一步：检查高压直流母线电压。

     • 找到电源板上连接到整流桥输出端的大电解电容（通常标有400V以上）。
     • 通电后（注意安全！），测量该电容两端的电压，正常应在300V左右（220V × √2）。
     • 如果电压为0V： 故障在输入回路，重点检查保险丝、EMI电路中的共模电感、整流桥是否击穿。
     • 如果电压正常（~300V）： 故障在后续的DC-DC变换或控制电路,进入下一步。

   • 第二步：检查启动电路与PWM控制器。

     • 启动电阻： 从高压300V端到PWM控制芯片的VCC脚，通常会有一个阻值很大的启动电阻（如几百KΩ到几MΩ），它负责在电源启动时为芯片提供微弱的工作电流，用万用表测量其阻值，如果无穷大，则已开路，导致芯片无法启动，更换后,电源通常能启动。
     • PWM控制器： 测量控制芯片的VCC供电脚是否有正常的工作电压（如12V-18V，具体看芯片型号），如果没有，除了检查启动电阻，还要检查VCC供电的滤波电容、稳压二极管（如有的话）以及相关的贴片电阻。
     • 检查芯片是否起振： 如果VCC正常但仍无输出，可能是芯片未起振，这可能是芯片损坏，或是其外围的振荡电阻、电容损坏，或是保护电路（如过压、过流保护）被触发，可以用示波器测量芯片的输出驱动脚（如GATE/DR脚）是否有脉冲波形。

   • 第三步：检查开关管与开关变压器。

     • 开关管： 用万用表二极管档测量开关管（通常是MOSFET）的三个极是否击穿短路（D-S, G-S, D-G之间阻值应很小或无穷大），如果击穿，更换前必须检查其驱动电路和周边元件（如RCD缓冲电路）,否则可能再次击穿。
     • 开关变压器： 如果开关管完好，但无输出，可能是开关变压器初级或次级绕组开路，用万用表电阻档测量各绕组是否通，初级绕组阻值通常几十到几百欧，次级绕组阻值很小,通常零点几欧到几欧。

故障现象二：输出电流不稳定，LED闪烁

这类故障通常与“控制”和“反馈”环节有关。

维修思路与步骤：

1. 检查负载： 首先排除LED负载本身的问题，检查LED灯珠是否虚焊、部分损坏,导致负载特性变化。
2. 检查反馈回路：
   • 采样电阻： 这是头号嫌疑对象，用万用表精确测量其阻值是否与标称值一致，微小的阻值漂移就会导致电流大幅变化,重点检查是否虚焊或氧化。
   • 光耦： 测量光耦的初级（内部LED）和次级（光敏三极管）是否正常，可以通电测量光耦初级两端是否有导通压降（约1V左右），次级用万用表电阻档测量，用光照或信号笔照射时，阻值应有明显变化，如果无反应或始终导通/截止,则已损坏。
   • TL431等精密稳压源： 在很多恒流源设计中，会使用TL431来提供一个稳定的基准电压，如果TL431性能不良或其外围的电阻、电容参数漂移，会导致基准电压不准，从而影响恒流精度，可以测量其REF端电压是否为2.5V。
3. 检查控制芯片及周边元件： 检查PWM控制芯片的供电是否稳定，其电流反馈引脚的电压是否正常，检查相关的滤波电容、补偿电容是否失效或漏电。

故障现象三：输出电流过高，易烧毁LED

这表明恒流控制电路已经“失灵”,失去了对电流的限制能力。

维修思路与步骤：

1. 首要检查采样电阻： 这是最常见的原因！采样电阻阻值变小或开路（开路相当于阻值无穷大，但有些芯片设计开路时默认最大电流），会导致控制芯片误判电流过小，从而全力输出,必须更换同规格的采样电阻。
2. 检查光耦： 如果光耦次级侧（光敏三极管）击穿短路，会导致反馈信号一直为“最大”，控制芯片会认为需要减小电流，但实际上反馈回路失效，可能导致电流失控，反之，如果光耦初级开路,也可能导致反馈丢失。
3. 检查PWM控制芯片： 芯片内部电流检测回路损坏，导致无法正确感知采样电阻上的电压,也会输出过大的驱动信号。

维修案例分享：一台LED工矿灯闪烁故障修复

• 故障现象： 一台36V/2A的LED工矿灯，通电后灯珠时亮时灭,闪烁频率不固定。
• 初步判断： 非完全无输出,怀疑是控制或反馈问题。
• 维修过程：
  1. 断电测量： 测量LED负载,未发现短路或开路。
  2. 通电观察： 通电后，测量输出电压在10V-40V之间波动，电流表显示电流在0.5A-2.5A之间跳变。
  3. 关键点测量：
     • 测量高压直流母线电压，稳定在310V,正常。
     • 测量PWM控制芯片（OB2268）的VCC脚，电压在12V-15V之间波动，异常,正常应稳定在18V左右。
     • 沿着VCC供电回路检查，发现给VCC供电的绕组有一个小的滤波电容（10V/100uF）顶部有鼓包现象。
  4. 故障定位： 更换该滤波电容后，VCC电压恢复正常且稳定，再测量输出，电流稳定在2A，电压稳定在36V,故障排除。
• 案例分析： 在这个案例中，VCC供电的滤波电容失效，导致芯片供电电压纹波过大、不稳定，芯片内部逻辑混乱，无法正常进行PWM控制，最终导致了输出电流的波动和LED的闪烁，这提醒我们,小电容的失效也可能引发大问题。

总结与安全警示

LED恒流源的维修，本质上是“从输入到输出，从能量到信号”的系统性排查，掌握其工作原理是基础，熟悉关键元件的作用和故障特征是关键，而“安全、谨慎、有序”的维修习惯则是成功的保障。

安全警示再次强调：

• LED驱动电源内部存在高压，即使断电后，大容量滤波电容中仍储存有大量电荷,触摸可能导致严重电击。
• 更换元件时，务必使用规格、参数完全一致的替换件，特别是高压电容、开关管、光耦和采样电阻。
• 对于不熟悉或不具备维修条件的设备，建议寻求专业维修人员或直接更换电源模块,切勿盲目操作。

希望这篇详尽的指南能帮助你真正理解LED恒流源，并在实际维修工作中游刃有余，持续学习，不断实践,你将成为这个领域的专家！
