VLC82006.00 是 汇川技术 的一款通用型矢量变频器，其功率为 5kW，额定电流约为 16A，在维修之前，了解其基本参数和品牌特性至关重要，因为不同品牌的变频器在电路设计、故障逻辑和保护机制上都有差异。
（图片来源网络，侵删）
维修前的准备工作与安全须知
变频器内部有高压直流电（即使断电后，电容也会存储电荷），维修过程非常危险,请务必遵守以下安全规范：
-
断电并放电：
- 断开变频器的主电源输入（R, S, T）和电机输出（U, V, W）。
- 等待至少 5-10分钟，让内部主电容充分放电，可以使用一个功率合适的电阻（如几千欧姆，几十瓦）在端子P+和N-之间进行强制放电，并用万用表测量电压,确认低于36V安全电压后再进行操作。
-
工具准备：
- 万用表：必备，用于测量电压、电阻、通断。
- 示波器：强烈推荐，用于观察驱动波形、电流电压波形,是分析疑难杂症的关键工具。
- 螺丝刀、扳手：打开外壳和拆卸板件。
- 绝缘工具：如防静电手环、绝缘手套。
- 配件：备用保险丝、IGBT模块、风扇、继电器等。
-
记录故障信息：

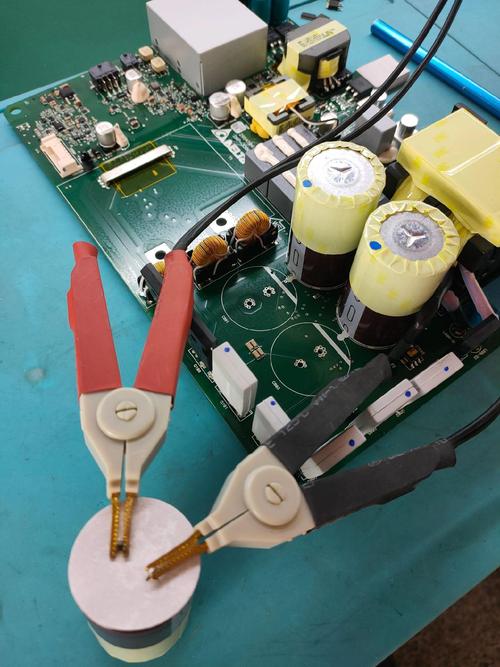

（图片来源网络，侵删）- 当变频器发生故障时，屏幕上会显示 故障代码，这是维修最重要的线索，请务必记录下完整的故障代码和故障发生时的工况（如：电机负载大小、运行频率、是否频繁启停等）。
VLC82006.00 常见故障代码与初步分析
汇川变频器的故障代码非常具体，直接指向问题所在，以下是针对7.5kW功率段可能遇到的典型故障：
上电无显示 / 无反应
- 故障现象：接通电源后，操作面板无任何显示,风扇不转。
- 可能原因与排查步骤：
- 电源输入问题：检查输入端子 R, S, T 是否有正常的三相交流电压（约380VAC），使用万用表测量电压是否正常、缺相。
- 主回路保险丝熔断：这是最常见的故障，断电并放电后，找到主回路板上的 FUS1（通常为快速熔断器，规格根据变频器功率而定，7.5kW的可能在20A-40A之间），用万用表电阻档测量其是否通断，如果熔断，切勿只换上新保险丝就通电,必须找到熔断的根本原因。
- 开关电源故障：如果保险丝完好，问题很可能出在开关电源上，开关电源负责给主控板、驱动板、风扇等提供低压工作电源（如+5V, +24V, +15V等）。
- 排查：找到开关电源变压器（通常是几个小的环形变压器），测量其初级和次级是否有输入输出电压，初级是否有300V左右的直流电压？次级各组是否有低压输出？
- 常见损坏元件：开关管（如MOSFET或IGBT）、PWM控制芯片（如UC384x系列）、启动电阻、稳压二极管、光耦等。
- 控制板问题：如果开关电压正常，但主控板仍无反应，可能是主控板本身损坏（如MCU芯片工作条件不满足、晶振损坏等）。
过流故障
- 故障现象：一运行或加速就立即跳闸，显示“OC”（Over Current）或类似代码。
- 可能原因与排查步骤：
- 输出回路短路：这是最严重的情况。
- 排查：断开电机输出线（U, V, W），将变频器设置为“无电机”模式，然后尝试运行，如果不再跳闸，则检查电机电缆和电机绕组是否短路或对地短路，如果仍然跳闸,则问题在变频器内部。
- 功率模块损坏：IGBT模块是过流故障的高发区。
- 排查：断电放电后，将功率模块的P, U, V, W和N, U, V, W端子之间的连线断开，用万用表的二极管档测量每个IGBT的C-E极、G-E极之间的电阻，正常情况下，C-E极应有一个二极管的特性（单向导通），G-E极之间不应短路（正常为几十千欧以上），如果发现C-E短路或G-E短路，则模块已损坏,需要更换。
- 驱动电路异常：驱动电路是给IGBT提供触发信号的，如果驱动信号异常（如上下桥臂同时导通），会直接导致过流。
- 排查：需要示波器，测量驱动板上送给IGBT的门极波形，正常工作时，上桥臂应为“高-平-低”的PWM波，下桥臂为“低-平-高”的互补PWM波，且死区时间明显，波形混乱、幅值不足、没有死区等都是驱动故障的表现。
- 常见损坏元件：光耦（如TLP250）、驱动IC（如IR2130系列）、上桥臂的自举二极管和电容。
- 电流检测电路故障：霍尔传感器或采样电阻检测到的电流信号错误，导致CPU误判。
- 排查：测量霍尔传感器的供电和输出信号电压是否正常,检查采样电阻是否变值或开路。
- 输出回路短路：这是最严重的情况。
过压 / 欠压故障
- 故障现象：运行中或减速时跳闸，显示“OU”（Over Voltage）或“UV”（Under Voltage）。
- 可能原因与排查步骤：
- 过压：
- 减速时间太短：电机在减速时处于再生发电状态，能量回馈到直流母线，导致母线电压升高，这是最常见的原因，尝试延长减速时间或开启直流制动功能。
- 制动单元或制动电阻故障：如果配有外接制动单元，检查制动电阻是否烧毁、开路，制动IGBT是否短路，如果制动单元不工作，无法消耗再生能量,就会导致过压。
- 输入电压异常：电网电压过高。
- 欠压：
- 输入电压过低或缺相：检查R, S, T三相电压是否过低或掉相。
- 主回路接触不良：输入侧的接线端子、空气开关等接触电阻过大,导致直流母线电压不足。
- 充电电阻或接触器故障：上电时，充电电阻会先工作，延时后主接触器吸合，短接充电电阻，如果充电电阻烧断或主接触器不吸合，会导致母线电压无法建立,从而欠压。
- 过压：
过载 / 电机过载
- 故障现象：电机运行一段时间后，尤其是在重载情况下，跳闸显示“OL”（Over Load）。
- 可能原因与排查步骤：
- 参数设置错误：
- 排查：检查电机参数（额定功率、额定电流、额定频率）是否与实际电机铭牌一致，检查“转矩提升”、“电子热过载继电器”等参数设置是否合理。
- 负载过重：机械负载本身超出电机的额定能力。
- 电机问题：电机绕组轻微短路或轴承损坏,导致电流增大。
- 散热不良：变频器或电机通风不畅，导致温度升高，触发过载保护，检查风扇是否正常转动,通风口是否被堵塞。
- 参数设置错误：
VLC82006.00 维修流程建议
一个系统化的维修流程可以大大提高效率：
- 问诊：向用户了解故障发生的过程、现象和频率。
- 观察：打开外壳，观察是否有明显的烧毁痕迹、元件爆裂、电容鼓包、PCB板发黑等。
- 测量：
- 静态测量：断电后，测量输入端、整流桥、IGBT模块、充电电阻、保险丝的通断和阻值。
- 上电初测：在确认主回路无短路后，上电测量开关电源各组输出电压是否正常,这是判断控制板和驱动板工作基础的关键一步。
- 动态测试（谨慎进行）：
在确认驱动、主回路基本正常后，可以尝试带假负载（如灯泡、电炉丝）或在空载下运行，用示波器观察关键点的波形（如PWM波、电流采样波）。
- 更换与验证：
- 找到故障元件（如IGBT模块、驱动IC、电容等）后进行更换。
- 更换后，务必进行全面的测试，确保故障已排除,且没有引入新的问题。
需要准备的常用备件
对于维修7.5kW的汇川变频器,建议常备以下备件：
（图片来源网络，侵删）
- 主回路保险丝：FUS1
- IGBT模块：根据型号购买,常见的6单元模块。
- 驱动光耦：如TLP250, TLP251等。
- 风扇：确认尺寸和电压（通常是24VDC）。
- 主控板电解电容：容量和耐压值要匹配。
- 开关电源常用元件：开关管、启动电阻、PWM芯片、光耦等。
总结与建议
维修VLC82006.00变频器，核心在于 “先外后内，先静后动，先电源后驱动”。
- 先外后内：先检查外围线路、电机、参数设置,再拆机检查内部。
- 先静后动：先进行断电后的电阻、通断测量,再进行上电和动态测试。
- 先电源后驱动：确保开关电源正常工作后,再去分析和驱动板及主回路的故障。
强烈建议：如果您没有丰富的维修经验和专业的测试设备（尤其是示波器），对于涉及IGBT模块和驱动电路的复杂故障，请直接联系汇川官方技术支持或寻找专业的变频器维修服务，强行维修不仅可能扩大故障,还可能造成人身伤害。
