- 型号: 47LE5300-CA
- 类型: 2010年左右推出的全高清LED液晶电视。
- 主要特点: 使用了LG的LED背光技术，核心主板通常采用
EAX61352701或类似型号，电源板是常见的EAX61693201，由于年份较久，这些问题现在主要集中在电容老化和背光驱动故障上。
重要维修前提示：安全第一！
液晶电视内部含有高压部件，即使拔掉电源后，大容量的电容（电源板上）中仍然可能储存着足以致命的电量。如果您没有相关的电子维修经验和工具，强烈建议您不要自行拆机，寻求专业维修人员的帮助是更安全、更可靠的选择。

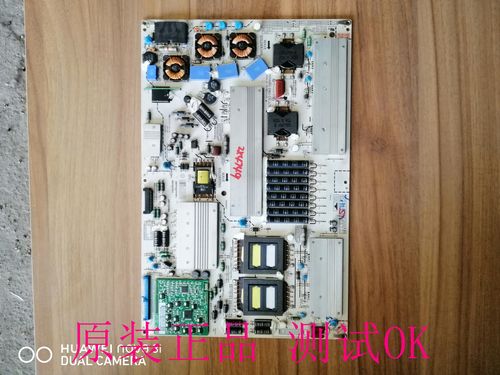

（图片来源网络，侵删）
常见故障现象与排查步骤
您可以根据电视的具体表现,对照以下步骤进行初步判断。
完全无法开机，指示灯不亮
这是最常见的问题之一,通常指向电源板故障。
可能原因：
- 电源板本身故障：这是最常见的原因，电源板上的高压滤波电容、开关管、PWM控制器等元件因老化或过压而损坏。
- 主板故障：主板上的电源开/机控制电路损坏,无法向电源板发送开机指令。
- 电源线或插座问题：最简单,也最容易被忽略。
排查步骤：

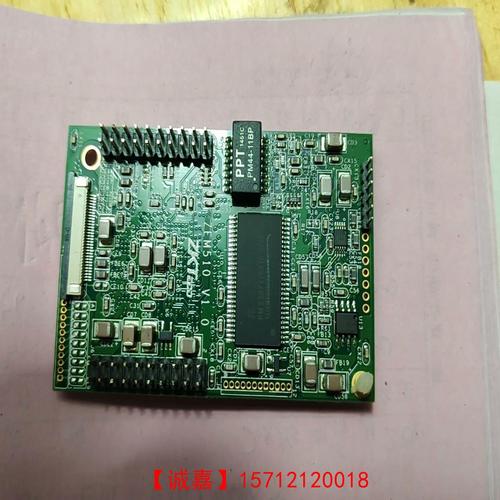

（图片来源网络，侵删）
- 检查外部电源：确认电源线已牢固连接，插座有电（可以插一个台灯试试）。
- 听声音：插上电源，仔细听电视是否有“嘀”一声或者轻微的电流声，如果有声音但指示灯不亮,很可能是电源板或主板故障。
- 测量电源板输出电压（需要万用表）：
- 拔下电视电源线。
- 打开后盖，找到电源板（通常在电视的左侧或右侧，与电源线插座相连）。
- 找到连接到主板的排线接口，通常会有标注如
+5V,+12V,+24V(或VS,VA,VSC等LG专用标识) 的测试点。 - 注意： 此操作有触电风险！如果不确定,请勿尝试。
- 插上电源线，用万用表直流电压档测量各路输出电压是否正常，如果所有电压都为0，则基本可以确定是电源板损坏。
+5V Standby(待机电压) 正常，但其他电压没有,可能是电源板上的继电器或PWM电路问题。
维修方案：
- 更换电源板：这是最简单、最有效的解决方法，可以在淘宝、京东等电商平台搜索
LG 47LE5300 电源板或EAX61693201，找到同型号的替换板，价格通常在100-200元人民币左右。 - 维修电源板：如果维修经验丰富，可以拆下电源板，重点检查电容是否鼓包、漏液，然后用万用表测量开关管、PWM芯片等是否击穿,更换损坏的元件即可。
无法开机，但指示灯亮或闪烁
这通常意味着电源板的待机部分工作正常，但无法启动主工作电路,或者主板无法完成开机自检。
可能原因：
- 电源板故障：电源板无法提供稳定的
+12V或+24V等主电压给主板和背光板。 - 主板故障：主板上的CPU、或电源管理芯片损坏,无法发出开机指令或自检失败。
- 按键或遥控器故障：按键或遥控器卡住，导致无法开机（较少见）。
排查步骤：

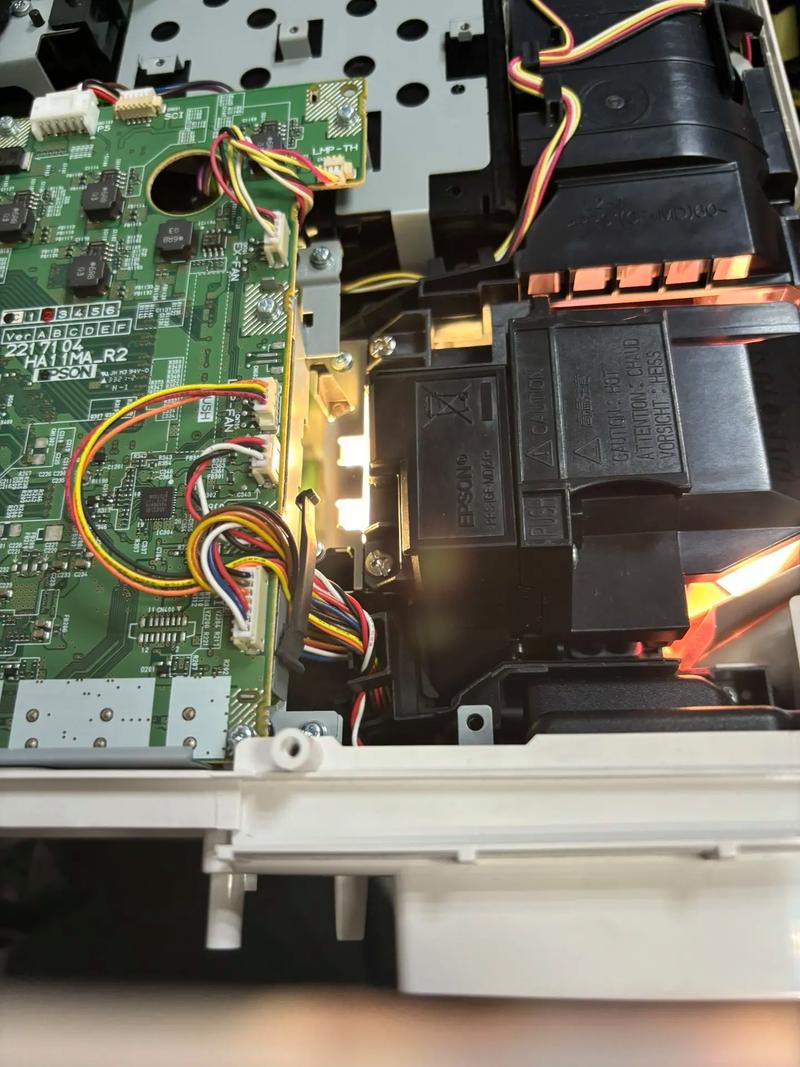

（图片来源网络，侵删）
- 观察指示灯：有些电视的指示灯闪烁次数代表不同的错误代码（闪烁5次可能代表某个特定故障），您可以查阅电视说明书或在网上搜索“LG 47LE5300 指示灯闪烁代码”。
- 断电重启：拔掉电源线，等待几分钟（让电容放电），然后重新插上,再尝试开机。
- 测量电源板输出：同上，测量
+12V,+24V等主电压是否存在，如果电压不稳定或没有,则是电源板问题。 - 最小化系统测试（高级）：如果电源板电压输出正常，则可能是主板问题，可以尝试断开主板与屏驱动板的连接，只保留电源板和主板，看是否能进入待机状态（指示灯变化）。
维修方案：
- 更换电源板：如果测量主电压无输出,优先考虑更换电源板。
- 维修或更换主板：如果确认电源板输出正常，则很可能是主板问题，主板维修难度较大，通常建议直接更换同型号主板（如
EAX61352701），价格比电源板贵，大约在200-400元。
屏幕不亮，但声音正常，或背光闪烁
这是非常典型的背光驱动故障。
现象描述：电视开机后，能听到声音（说明主板和电源板基本正常），但屏幕全黑，或者靠近屏幕仔细看能看到非常暗的图像，用手电筒照射屏幕，可以看到模糊的图像，或者屏幕背光一闪一闪,然后熄灭。
可能原因：
- 背光驱动板（Inverter Board/LED Driver）故障：这是LED电视的常见故障，负责点亮LED灯条的驱动板上的元件（如MOS管、PWM控制器、升压电感、高压电容）老化或损坏。
- LED灯条损坏：屏幕内部的LED灯条中部分或全部灯珠烧毁，导致背光不亮，对于LE5300这种侧光式LED电视,灯条通常在屏幕的四个边框上。
- 电源板问题：电源板无法提供足够电流的
+24V电压给背光驱动板。
排查步骤：
- “手电筒测试法”：这是判断是屏坏还是背光坏最简单的方法，在电视开机后，在黑暗环境下，用手电筒从侧面照射整个液晶屏，如果能看到清晰的图像，那么基本可以确定是背光系统（驱动板或灯条）的问题,而不是液晶屏本身。
- 听声音：仔细听电视背面，背光驱动板工作时通常会发出轻微的“滋滋”高频声，如果声音异常或没有声音,可能是驱动板故障。
- 测量背光驱动板供电：用万用表测量背光驱动板的供电接口是否有
+24V电压输入，如果没有,检查电源板到背光板的连接线或电源板本身。
维修方案：
- 更换背光驱动板：对于LE5300，背光驱动板通常集成在主板上，也可能是一个独立的板子，如果是集成在主板上，则需要更换主板，如果是独立的，则更换该驱动板，可以搜索
47LE5300 背光板或LED Driver。 - 更换LED灯条：如果确定是灯条问题，需要更换损坏的灯条，侧光式电视的灯条是分开的，可以单独更换,维修师傅通常有测试工具可以快速定位是哪一根灯条损坏。
- 维修驱动板：有经验的维修人员可以拆下背光驱动板，检查上面的电容是否鼓包，MOS管是否击穿,并进行更换修复。
图像异常、花屏、无信号等
这类问题通常与主板或屏驱动板有关。
可能原因：
- 信号处理问题：主板上的视频解码芯片或信号输入接口（HDMI、AV）接触不良或损坏。
- 主板软件故障：程序错乱,需要刷机。
- 屏驱动板（T-CON Board）故障：负责控制液晶分子排列，出现故障会导致竖线、横线、花屏、图像暗角等。
- 液晶屏本身损坏：物理损坏或制造缺陷，通常表现为不可修复的线条、色块。
排查步骤：
- 检查信号源：尝试更换不同的HDMI接口，连接不同的设备（如蓝光机、游戏机）,判断是否是信号源或线缆问题。
- 进入工厂菜单：尝试进入工厂菜单进行测试，判断是信号处理问题还是屏幕驱动问题，进入方法通常是在开机状态下，按遥控器上的
菜单键，然后依次输入2-9-8-7-6（不同版本可能不同，可以搜索具体型号的进入方法）。 - 观察故障特征：花屏、图像抖动通常是主板或T-CON板问题，如果出现固定的彩色线条或色块,很可能是液晶屏物理损坏。
维修方案：
- 重新插拔或更换接口：对于信号问题,先尝试重新插拔所有线缆。
- 刷机：如果是软件问题,可以通过U盘刷入官方或修改版的固件。
- 更换主板或T-CON板：如果是硬件问题,则需要更换相应的板子。
- 更换液晶屏：如果确认是屏幕损坏，维修成本极高，通常建议直接更换电视,因为一块原装屏的价格可能比一台新电视还贵。
总结与建议
| 故障现象 | 最可能原因 | DIY建议 | 专业维修建议 |
|---|---|---|---|
| 完全没电，灯不亮 | 电源板故障 | 检查电源线和插座。 | 更换电源板（最常见、最经济）。 |
| 有电，灯亮但不开机 | 电源板或主板故障 | 尝试断电重启。 | 先换电源板，不行再考虑换主板。 |
| 能听声音，屏幕黑 | 背光系统故障 | 用手电筒照射屏幕确认。 | 更换背光驱动板或LED灯条（非常常见）。 |
| 图像花屏、有线条 | 主板、T-CON板或屏坏 | 换信号源，进工厂菜单测试。 | 更换主板/T-CON板，或判断是否需要换屏。 |
对于一台使用了超过10年的老电视，维修时需要权衡维修成本和电视价值，如果只是简单的电源板或背光板问题，花费100-300元修好是值得的，但如果涉及到主板或屏幕，维修成本可能会超过500元,此时购买一台新的智能电视可能是更明智的选择。
