这是一个非常核心且重要的电子工程课题,因为几乎所有半导体器件的特性都会随温度变化，这些变化会直接导致电路性能（如精度、稳定性、噪声等）下降，温度补偿的核心目标就是：创造一个与温度相关的“反向效应”，以抵消原始电路中由温度引起的“正向效应”，从而使整体性能保持稳定。

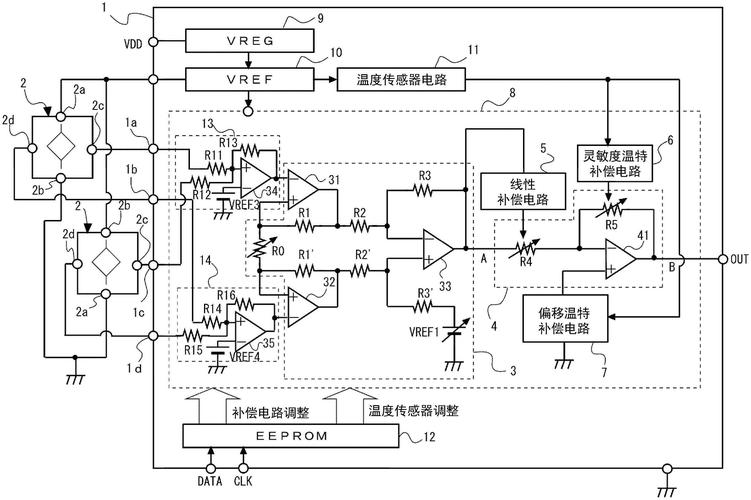

（图片来源网络，侵删）

下面我将从以下几个方面进行“模拟”和阐述：

问题的根源：为什么需要补偿？
补偿的哲学：核心思想与分类
常用技术详解：从简单到复杂
实战案例分析：一个带隙基准源
总结与选型指南

问题的根源：半导体器件的温度特性

要补偿,先要知道“敌人”是谁，主要“敌人”包括：

双极结型晶体管:
- 基极-发射极电压 (Vbe): 具有负温度系数，约为 -2mV/°C，这意味着温度每升高1度，Vbe会下降约2mV。
- 电流增益 (β 或 hFE): 具有正温度系数，温度升高，β增大。
MOSFET:
- 阈值电压 (Vth): 具有负温度系数，约为 -2mV/°C 到 -5mV/°C。
- 跨导和沟道电阻: 受温度影响，关系复杂。
电阻:
- 薄膜电阻: 温度系数较低，但仍有（几十 ppm/°C）。
- 扩散电阻: 温度系数较高，且非线性。
- 阱电阻: 温度系数介于两者之间。
PN结:
- 反向漏电流 (Is): 具有很强的正温度系数，温度每升高约10°C，Is会翻一倍。

核心影响： 这些器件参数的变化会直接导致电路的关键性能指标漂移，

电压基准源的输出电压变化
运算放大器的失调电压、偏置电流变化
振荡器频率的偏移
滤波器截止频率的漂移
传感器灵敏度的变化

补偿的哲学：核心思想与分类

温度补偿的本质是 “以毒攻毒”，我们利用一个或多个具有特定温度系数的元件，来构建一个补偿网络，其产生的效果与原始电路的温度效应相反。

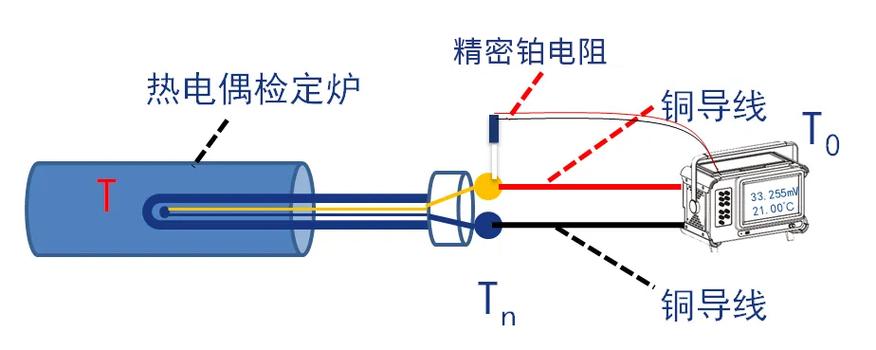

（图片来源网络，侵删）

核心思想： Total_Drift = Original_Drift + Compensating_Drift ≈ 0

主要分类：

被动补偿: 仅使用无源元件（电阻、电容、二极管等），成本低，设计相对简单，但灵活性有限。
主动补偿: 使用有源器件（如三极管、运放）构建补偿电路，精度高，灵活性强，但设计更复杂，成本也更高。
数字补偿: 使用ADC、DAC和微控制器进行实时测量和调整，精度最高，极其灵活，但增加了系统复杂性、成本和功耗。

常用技术详解

A. 被动补偿技术

电阻补偿

这是最简单的方法,利用不同类型电阻具有不同温度系数的特性进行组合。

技术： 将一个正温度系数的电阻与一个负温度系数的电阻串联或并联，可以得到一个温度系数极低的合成电阻。
应用： 在需要高精度电阻的网络中，如分压器、RC振荡器等。
例子： 在一个分压器中，如果上拉电阻R1具有正温度系数，而下拉电阻R2具有负温度系数，那么分压比 Vout/Vin = R2/(R1+R2) 随温度的变化就会减小。

二极管/三极管补偿

利用PN结的Vbe负温度系数特性。

（图片来源网络，侵删）

技术： 将一个或多个二极管/三极管的Vbe与一个电阻上的压降进行组合，电阻上的压降 V_R = I * R，如果电流I恒定，则V_R基本恒定（无温度系数），将Vbe与V_R相加或相减，可以得到一个具有特定温度系数的电压。
应用：
- 偏置电路稳定： 在三极管放大电路中，用二极管来补偿三极管的Vbe漂移，稳定工作点。
- 简单基准源： Vref = Vbe + V_R，通过调整R的值，可以使Vref的温度系数接近零。

B. 主动补偿技术

参数互补法

这是最经典和强大的补偿技术,核心是利用一个具有相反温度特性的参数去补偿另一个。

技术：
- Vbe的补偿： Vbe具有负TC，而热电压 VT = kT/q 具有正TC（约+0.085mV/°C），将它们巧妙地组合，可以得到一个TC接近于零的电压。
- 这就是“带隙基准源”的核心思想，我们后面会详细分析。

同相补偿

将补偿网络与主电路并联,使其产生一个与主电路温度变化趋势相反的电流或电压。

技术： 在一个电流源电路中，主支路的电流可能随温度升高而增大，我们可以设计一个补偿支路，其电流随温度升高而减小，并且精确地跟踪主支路的变化量，最终使总电流保持恒定。
应用： 高精度电流源、带隙基准源中的启动电路和核心偏置电路。

反相补偿

将补偿网络与主电路串联,使其产生一个与主电路输出信号极性相反的温度漂移分量。

技术： 假设一个放大器的输出电压 Vout = A * Vin，而增益A具有正温度系数（随温度升高而增大），我们可以设计一个前置或后置补偿网络，使其传递函数 H(T) 具有负温度系数，A(T) * H(T) ≈ 常数。
应用： 宽带放大器、自动增益控制电路的温度补偿。

C. 数字补偿技术

查表法

技术：
1. 在产品出厂前,对每个电路进行高低温测试，记录下其性能参数（如输出电压）随温度变化的曲线。
2. 将这些数据（温度点 -> 校准值）存储在ROM或Flash中，形成一个查找表。
3. 在实际工作时,通过片上温度传感器读取当前温度，然后查表得到对应的校准值，并用DAC或数字信号处理来修正输出。
优点： 精度极高，可以补偿非线性、滞后等复杂效应。
缺点： 需要额外的存储器、ADC、DAC和MCU，成本高，功耗大。

多项式拟合法

技术： 如果温度漂移曲线是平滑的，可以用一个多项式（如二次函数 Vout = a*T² + b*T + c）来拟合它，将系数a, b, c存储起来，工作时，MCU读取温度T，实时计算多项式的值，得到补偿量。
优点： 比查表法节省存储空间，计算量可控。
缺点： 对于非线性的复杂漂移，拟合精度有限。

实战案例分析：带隙基准源

带隙基准源是模拟电路温度补偿技术的“珠穆朗玛峰”，完美展示了参数互补法的精髓。

目标： 产生一个与温度无关的、非常稳定的电压基准（通常为1.25V左右）。

问题：

如果只用一个三极管的Vbe,它有-2mV/°C的负温漂，不行。
如果只放大VT（kT/q），它有+0.085mV/°C的正温漂，也不行。

解决方案（Brokaw Cell的经典结构）：

核心结构：
- Q1, Q2: 两个完全相同的三极管，但它们的发射极面积不同，A2 = n * A1（例如n=8）。
- R1, R2: 两个精密电阻。
- 运放: 确保Q1和Q2的集电极电流相等，即 Ic1 = Ic2 = I。
工作原理：
- 由于 Ic1 = Ic2，但发射极面积 A2 > A1，根据 Ies ∝ A（反向饱和电流与面积成正比），Ies2 > Ies1。
- 为了使 Ic1 = Ic2，必须让Q2的Vbe小于Q1的Vbe，即 Vbe1 > Vbe2，这个差值 ΔVbe = Vbe1 - Vbe2 全部降在电阻R1上。
- ΔVbe = Vt * ln(Ic1/Is1) - Vt * ln(Ic2/Is2) = Vt * ln((Ic1/Is1) / (Ic2/Is2))
- 因为 Ic1 = Ic2 且 Is2/Is1 = A2/A1 = n，ΔVbe = Vt * ln(n)。
- 关键点1： ΔVbe 与绝对温度成正比，因为它只包含 Vt 项，这是一个正温度系数的电压。
电压合成与补偿：
- 流过Q1的总电流是 I_total = Ic1 + I_R1。
- I_R1 = ΔVbe / R1 = (Vt * ln(n)) / R1。
- 输出电压 Vref = Vbe2 + I_R1 * (R1 + R2) = Vbe2 + (Vt * ln(n) / R1) * (R1 + R2)。
- Vref = Vbe2 + Vt * ln(n) * (1 + R2/R1)。
- 关键点2： 我们将两个具有相反温度系数的电压相加：
  - Vbe2: 负温度系数 (≈ -2mV/°C)
  - Vt * ln(n) * (1 + R2/R1): 正温度系数
- 通过精心设计 n 和 (1 + R2/R1) 这个比例系数，可以使这两个温漂项在某个特定温度点（通常是室温）下完美抵消，从而得到一个TC接近于零的 Vref。

这就是模拟电路温度补偿艺术的极致体现！

总结与选型指南

技术类型	优点	缺点	适用场景
被动补偿	成本低、设计简单、无静态功耗	精度有限、灵活性差	对精度要求不高的消费类电子产品、简单偏置电路
主动补偿	精度高、性能好、应用灵活	设计复杂、成本较高、可能有静态功耗	高精度数据转换器、传感器接口、电源管理IC、射频电路
数字补偿	精度极高、可处理复杂非线性、灵活可配置	系统复杂、成本高、功耗大、需要软件支持	顶级测量仪器、医疗设备、工业控制系统、可校准的ASIC/FPGA

选型思考流程：

确定指标： 首先明确你的电路在多宽的温度范围内（-40°C to 125°C?）需要达到什么样的精度（±1%? ±0.1%?）。
分析漂移源： 找出是哪个或哪些器件参数（Vbe, Vth, R等）是主要的漂移来源。
评估资源： 考虑项目成本、功耗、面积和设计周期的限制。
初步选型：
- 如果要求不高,成本敏感，被动补偿是首选。
- 如果要求中高精度,且是纯模拟电路，主动补偿（如参数互补法）是最佳选择。
- 如果系统已有MCU,且要求极致精度或需要补偿复杂效应，数字补偿是最终方案。

温度补偿是模拟工程师的内功,它考验的不仅是电路知识，更是对器件物理特性的深刻理解和对系统全局的把握，掌握它，是设计出高性能、高可靠性模拟电路的关键一步。
