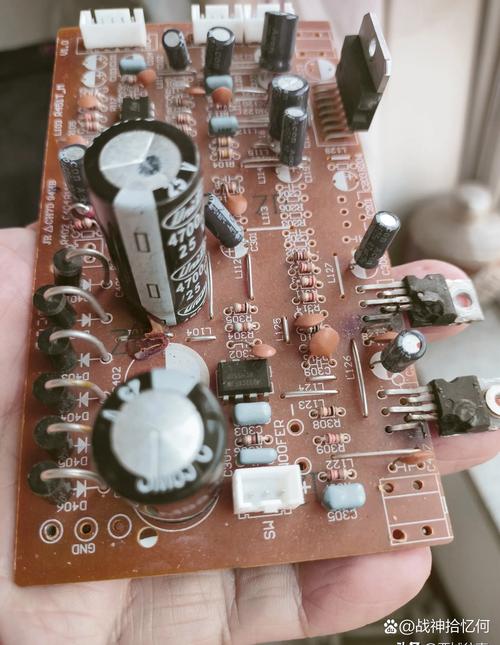

TDA7266 的工作原理与特性简介

在维修之前,了解其基本原理至关重要。

• 核心特性：

  • 双声道BTL输出：每个声道内部由两个放大器组成，驱动一个扬声器，BTL结构能以较低的电源电压获得4倍的功率输出,但扬声器的两端都不能接地。
  • 工作电压范围宽：通常为6V到18V,非常适合用常见的12V电源适配器供电。
  • 内置保护功能：
    • 热保护：当芯片温度过高时，会自动关闭输出,待温度下降后恢复。
    • 短路保护：当输出对电源或地短路时，芯片会自动限制输出电流,防止损坏。
  • 静音功能：部分型号或外围电路设计会包含静音功能，但TDA7266本身没有此引脚,通常由外部电路控制电源来实现。
  • 待机功能：同上,通常通过控制芯片的电源通断来实现。

• 典型引脚功能：

  • 引脚1 & 8：左声道反相输入 和右声道反相输入，通常用于负反馈,增益由外围电阻决定。
  • 引脚2 & 7：左声道同相输入 和右声道同相输入,音频信号通常从这里输入。
  • 引脚3 & 6：左声道输出 和右声道输出,直接连接到扬声器两端。
  • 引脚4：负电源/地,这是整个电路的参考地。
  • 引脚5：静音/待机控制（部分版本），在TDA7266A中，此引脚为静音控制，低电平有效；在TDA7266P中，此引脚为空。维修时需注意区分芯片版本。
  • 引脚9：正电源Vcc,这是芯片的供电端。

第二部分：常见故障现象分析

TDA7266的故障通常表现为以下几种情况：

现象1：完全无声

这是最常见的故障，指通电后，音箱没有任何声音输出,但电源指示灯可能亮。

• 可能原因：
  1. 供电问题：芯片没有获得正常的工作电压。
     • Vcc（引脚9）电压为0V或远低于正常值（如12V）。
     • 电源适配器损坏、电源线内部断路、保险丝熔断。
     • 滤波电容（通常是电源输入端的大电解电容，如1000μF/25V）失效或干涸,导致电压过低或带载能力差。
  2. 芯片本身损坏：内部电路开路或短路,导致无法工作。
  3. 输入信号问题：前级（如电脑声卡、手机、音源）没有输出信号,或信号线断路。
  4. 静音/待机电路故障：如果存在静音电路,该电路可能处于一直静音的状态。
  5. 扬声器损坏：虽然少见，但扬声器的音圈线圈断路也会导致无声，可以用万用表电阻档测量扬声器两端是否导通（正常会有几十欧姆的阻值）。

现象2：声音小、失真

指有声音，但音量不足，且声音听起来发涩、沙哑。

• 可能原因：
  1. 供电电压不足：电源适配器老化，输出电压偏低；或者滤波电容失效，导致电源纹波过大,放大器无法正常工作。
  2. 负反馈网络故障：连接在反相输入端（引脚1或8）与输出端（引脚3或6）之间的负反馈电阻开路或阻值变大，这会导致放大器增益急剧下降,引起失真和音量变小。
  3. 输入耦合电容失效：连接音源到输入端（引脚2或7）的耦合电容失效（干涸或漏电）,导致输入信号幅度不足。
  4. 芯片性能下降：芯片老化或轻微受损,导致其内部放大单元性能变差。
  5. 旁路电容失效：有些设计会在输入端与地之间并联一个小电容（如100nF）滤除高频噪声，如果此电容失效,也可能引入干扰或失真。

现象3：有“嗡嗡”的交流声

指在没有音乐信号时，能听到明显的“嗡嗡”声,频率通常是50Hz或100Hz。

• 可能原因：
  1. 电源滤波不良：这是最常见的原因，电源输入端的滤波电容（大电解电容）容量下降或失效，导致整流后的直流电中含有大量的交流纹波,这个纹波被放大后就成了交流声。
  2. 接地不良：电路板上的“地”连接不牢固，存在接地电阻,导致电源电流和信号电流在接地上产生干扰电压。
  3. 屏蔽问题：音频输入线过长且没有屏蔽，或屏蔽层未良好接地,容易拾取空间的电磁干扰。

现象4：发热严重，甚至保护关机

指芯片或功放板上的其他元件（尤其是散热片）异常发烫，然后声音消失，过一会儿又恢复,如此反复。

• 可能原因：
  1. 负载短路：这是最危险的情况，扬声器的引线短路（正负线碰在一起），或者扬声器本身内部短路，这会使TDA7266的输出电流急剧增大,触发芯片的短路保护或热保护。
  2. 负载阻抗过低：使用的扬声器阻抗远低于设计值（设计用8Ω，但接了4Ω），导致输出电流过大,芯片发热严重。
  3. 电源电压过高：输入的电源电压超过了芯片的最大额定值（18V）,导致内部功耗激增。
  4. 芯片本身损坏：内部输出级短路,导致静态电流过大。
  5. 散热不良：芯片的散热片与芯片之间没有涂抹导热硅脂，或者散热片面积太小,无法有效散热。

第三部分：故障维修步骤与技巧

维修时，请务必先断开电源，并确保对电路板放电（特别是大电容）。

第一步：外观检查与初步测量

1. 目视检查：仔细观察电路板,寻找是否有明显的问题。

   • 烧毁痕迹：检查TDA7266芯片、电阻、电容等元件是否有发黑、炸裂、冒烟的痕迹。
   • 虚焊/脱焊：检查芯片引脚、大电容、功率电阻等是否有焊点开裂或虚焊的情况。
   • 电容鼓包/漏液：检查电解电容，尤其是电源滤波电容,是否有顶部鼓起或底部漏液的迹象。

2. 测量电源电压：

   • 通电，用万用表直流电压档测量TDA7266的Vcc（引脚9）和GND（引脚4）之间的电压。
   • 如果电压为0V或偏低：问题出在前级电源部分，检查电源适配器、保险丝、电源线、电源输入端的滤波电容。
   • 如果电压正常：说明供电部分基本正常,问题可能出在芯片本身或信号通路。

第二步：信号通路检查（针对无声）

1. 信号注入法：这是维修功放最有效的方法之一。
   • 准备一个音频信号源（如手机、MP3）和一根带鳄鱼夹的测试线。
   • 从音源输出一个正常的音乐信号。
   • 将测试线的信号端（鳄鱼夹夹住信号线）分别触碰TDA7266的左声道输入（引脚2）和右声道输入（引脚7）。
   • 如果喇叭发出“嘟嘟”声或音乐声：说明TDA7266芯片及其之后的输出电路是好的,问题出在前级信号耦合电路或音源本身。
   • 如果触碰后仍然无声：说明问题很可能出在TDA7266芯片本身,或者是输出端到扬声器的通路有问题。

第三步：重点元件检测

1. 检测TDA7266芯片：

   • 静态电压测量：在不通电的情况下，用万用表电阻档测量各引脚对地（引脚4）的电阻值，并与正常的同型号电路板进行对比，如果发现某个引脚对地电阻为0Ω或无穷大，且外围元件正常,则芯片很可能已损坏。
   • 在线测量：通电后，测量各引脚的静态电压，可以查阅TDA7266的数据手册，找到典型应用电路中的静态电压值作为参考，在Vcc=12V时，输入端（引脚2/7）电压通常在Vcc/2左右（约6V），输出端（引脚3/6）电压也应在Vcc/2左右，如果电压严重偏离，且外围元件正常,则芯片损坏的可能性极大。
   • 替换法：如果以上方法都怀疑是芯片问题，而手头有备件，最直接的方法就是拆下原芯片，换上一块新的TDA7266。注意焊接时，烙铁必须良好接地，以防静电击穿芯片。

2. 检测外围元件：

   • 电阻：用万用表测量反馈电阻、输入电阻的阻值是否与标称值相符,有无开路或变值。
   • 电容：
     • 电解电容：用万用表的电容档或替换法判断其容量是否正常，对于电源滤波电容，如果测量容量远小于标称值，或漏电严重,就必须更换。
     • 瓷片/薄膜电容：这类电容很少损坏,但也可以用万用表电阻档简单测量是否短路。
   • 二极管/保险丝：检查电源输入端的整流二极管（如果有的话）是否击穿短路,保险丝是否熔断。

第四步：通电测试与安全注意事项

1. 假负载测试：在连接真实扬声器之前，为了防止再次损坏扬声器或芯片，可以用一个功率大一些的电阻（如8Ω/5W）作为假负载接在输出端。
2. 逐步加压：先不要将音量开到最大，先接入一个较小的信号,观察芯片和假负载的发热情况。
3. 观察与触摸：通电几分钟后，用手触摸芯片的散热片和主要元件，如果异常发烫，应立即断电,检查之前提到的过热原因。

第四部分：维修实例

• 实例1：笔记本电脑USB供电音箱完全无声

  • 检查：电源指示灯亮，说明USB供电正常，测量TDA7266的Vcc引脚，电压为5V，正常，用信号注入法触碰输入端,喇叭无反应。
  • 维修：断电后，测量TDA7266各引脚对地电阻，发现输出端（引脚3和6）对地电阻为0Ω，断开输出端到扬声器的连接，再测，电阻恢复正常，说明是扬声器内部短路导致TDA7266损坏，更换扬声器和TDA7266芯片后,故障排除。

• 实例2：老式有源音箱声音小且失真

  • 检查：通电后，测量Vcc电压，发现只有8V（正常应为12V）,电源适配器输出12V正常。
  • 维修：怀疑是电源滤波电容失效，焊下电源输入端的1000μF/25V电解电容，测量发现其容量已下降到不足10μF，且漏电严重，更换同规格的新电容后，Vcc电压恢复到12V，声音恢复正常,失真消失。

维修TDA7266功放，遵循“先外后内，先静后动，先电源后信号”的原则。

1. 电源是基础：确保芯片获得稳定、纯净的电压。
2. 信号是路径：利用信号注入法快速判断故障是在前级还是后级。
3. 负载是关键：扬声器短路是导致TDA7266损坏的头号杀手。
4. 芯片是核心：在排除了所有外围故障后,芯片本身损坏的可能性最大。

只要掌握了这些基本的分析方法和检测技巧,大部分TDA7266的故障都能迎刃而解。
