CAN（Controller Area Network，控制器局域网）总线是一种广泛应用于汽车、工业自动化、医疗设备等领域的串行通信协议，它的核心设计目标是实现高可靠性、高实时性和高抗干扰能力。
（图片来源网络，侵删）
以下是CAN总线最主要的技术特性,我将从多个维度进行阐述：
核心物理与电气特性
这些是CAN总线能够稳定工作的基础。
-
差分信号传输
- 描述：CAN总线使用两根线（通常称为CAN_H和CAN_L）进行数据传输，逻辑“1”表示为CAN_H电平比CAN_L电平高约2V（典型值为1.5V - 3.0V），逻辑“0”表示为CAN_H电平比CAN_L电平低约2V。
- 优点：
- 极强的抗电磁干扰能力：外部噪声会同时耦合到两根线上，接收端通过计算两者电压差来识别信号,从而有效抑制共模噪声。
- 可靠的地线无关性：信号是基于电压差，而不是对地的绝对电压,因此对地电位的波动不敏感。
-
总线拓扑结构
（图片来源网络，侵删）- 描述：通常采用线性总线拓扑，所有节点都并联在总线上，两端需要接入终端电阻（通常为120Ω，与电缆特性阻抗匹配）。
- 优点：结构简单，易于扩展，终端电阻的作用是吸收信号在总线末端反射的电磁波,防止信号畸变。
-
多主站控制
- 描述：总线上的任何一个节点都可以在任意时刻主动向总线发送数据，没有主从之分，这被称为多主站或无主站结构。
- 优点：系统灵活性高，不存在单点故障（主节点故障导致整个系统瘫痪）的风险,任何一个有新信息的节点都可以成为通信的发起者。
通信机制与协议特性
这些是CAN总线实现高效、可靠通信的关键。
-
非破坏性总线仲裁
- 描述：这是CAN总线最核心和最巧妙的技术之一，当多个节点同时尝试发送数据时，不会发生数据冲突，而是通过一种“无损仲裁”机制来解决。

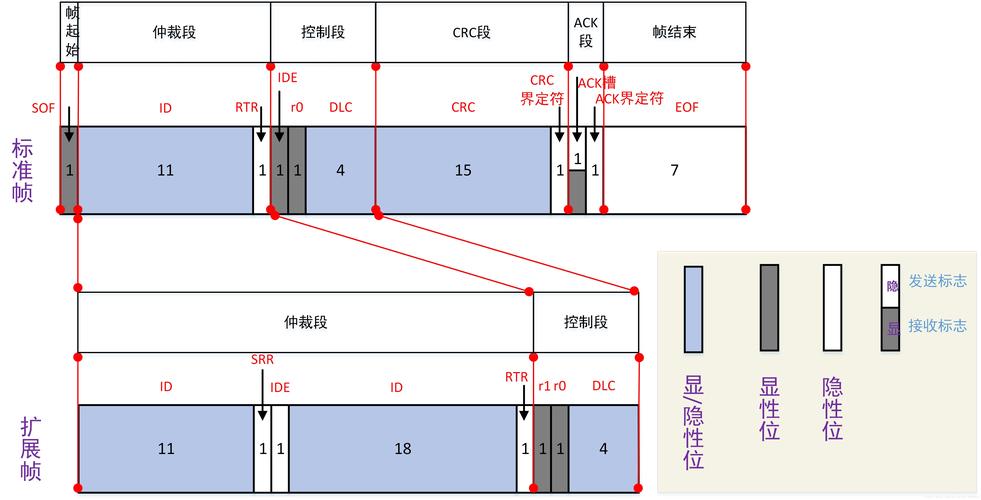

- 原理：仲裁的依据是标识符，每个报文都有一个11位（标准帧）或29位（扩展帧）的标识符，它定义了报文的优先级。
- 所有节点在发送数据的同时,也在监听总线上的电平。
- 如果一个节点发送的是逻辑“0”（显性电平），但监听到总线是逻辑“1”（隐性电平），说明有另一个优先级更高的节点也在发送数据（“0”比“1”优先级高）。
- 该节点会立即停止发送，转为“只听”模式，直到总线空闲,失败的节点会自动重试发送。
- 优点：
- 高效率：优先级高的报文总能赢得仲裁,确保了重要信息的即时传输。
- 无冲突：从根本上避免了数据冲突和重传,保证了通信的确定性。
-
基于优先级的报文传输
（图片来源网络，侵删）- 描述：报文的优先级由其标识符决定，标识符的数值越小,优先级越高。
- 优点：系统设计者可以根据信息的紧急程度来分配标识符，发动机转速、刹车信号等关键安全信息的优先级最高，而空调状态、车门开关等信息的优先级较低。
-
可靠的错误检测与处理机制
- 描述：CAN协议内置了多种强大的错误检测机制,确保数据传输的完整性。
- 错误检测方法：
- CRC循环冗余校验：用于检查数据帧在传输过程中是否出错。
- 位监视：发送器在发送每一位的同时会监视总线电平,确保发送和接收一致。
- 位填充：为了保证电平跳变，连续发送5个相同电平（0或1）后，必须插入一个相反电平的位,接收器通过此规则检测位错误。
- 格式错误：检查帧格式（如固定位场）是否符合规范。
- 错误处理机制：
- 当检测到错误时，发送节点会发送一个错误标志（6个连续的显性位），破坏当前帧的仲裁场和数据场，通知所有节点“此帧有误”。
- 节点根据错误类型和计数器状态，采取错误主动或错误被动状态,并进行自动重发。
-
短帧结构

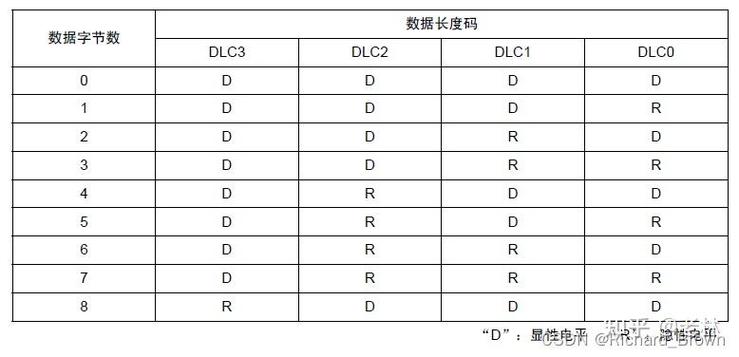

- 描述：CAN总线的标准数据帧有效数据长度为0到8个字节。
- 优点：
- 传输时间短：减少了总线被占用的时间,提高了总线的利用率和实时性。
- 受干扰概率低：帧越短，在传输过程中出错的可能性越小,重传的开销也越小。
-
自动重传机制
- 描述：如果发送失败（因仲裁失败或检测到错误），发送节点会等待总线空闲后，自动重新发送该帧,直到成功或进入错误被动状态。
- 优点：上层应用无需关心底层通信的失败和重试，大大简化了软件设计,提高了系统的鲁棒性。
性能与实时性特性
-
高传输速率
- 描述：CAN总线的速率与总线长度有关。
- 最高速率可达 1 Mbps（在总线长度小于40米时）。
- 在较长的总线上（如1公里），速率可降至 10 kbps。
- 优点：满足大多数实时控制系统的带宽需求。
- 描述：CAN总线的速率与总线长度有关。
-
高实时性
- 描述：由于非破坏性仲裁机制，最高优先级的报文可以在确定的最大时间内获得总线访问权，这个时间被称为总线传输时间。
- 优点：这种确定性使得CAN总线非常适合对时间要求苛刻的实时控制系统，如汽车的发动机控制、ABS防抱死系统等。
总结与优势
综合以上特性,CAN总线的主要优势可以归结为：
| 特性类别 | 具体技术 | 带来的优势 |
|---|---|---|
| 物理层 | 差分信号、总线拓扑 | 高可靠性、强抗干扰能力 |
| 数据链路层 | 非破坏性仲裁、短帧、CRC校验 | 高效率、高实时性、高数据完整性 |
| 架构 | 多主站、广播通信 | 高灵活性、无单点故障、易于扩展 |
| 错误处理 | 自动重传、错误状态管理 | 高鲁棒性、系统自愈能力 |
现代CAN总线的发展
值得一提的是，随着汽车电子的飞速发展，对带宽和实时性提出了更高要求,催生了CAN总线的两个重要升级版本：
- CAN FD (CAN with Flexible Data-Rate)：在保留CAN经典特性的基础上，大幅提升了数据传输速率（从最高1Mbps提升到5Mbps甚至更高）和有效数据载荷（从8字节提升到64字节），同时增强了错误检测能力（使用CRC-32替代CRC-15）,是当前和未来汽车领域的主流总线技术。
- CAN XL：是CAN FD的进一步演进，目标是为未来的“软件定义汽车”提供极高的带宽（最高可达10Mbps+），并支持更长的数据帧（高达2048字节）,以满足车载以太网和区域控制器的需求。
CAN总线凭借其独特的技术特性，在工业和汽车领域确立了其不可动摇的地位,并且仍在不断演进以适应新的技术挑战。
