电瓶车充电器本质上是一个开关电源，它的核心功能是将220V交流电转换成低压直流电，并按照特定的充电曲线为电池组充电，整个维修过程可以概括为：安全第一 -> 初步判断 -> 电路分析 -> 故障定位 -> 元件更换 -> 功能测试。

（图片来源网络，侵删）

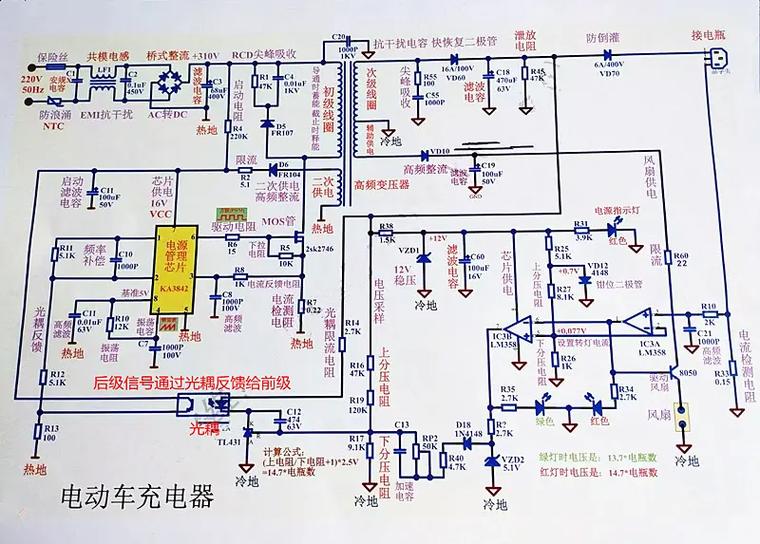

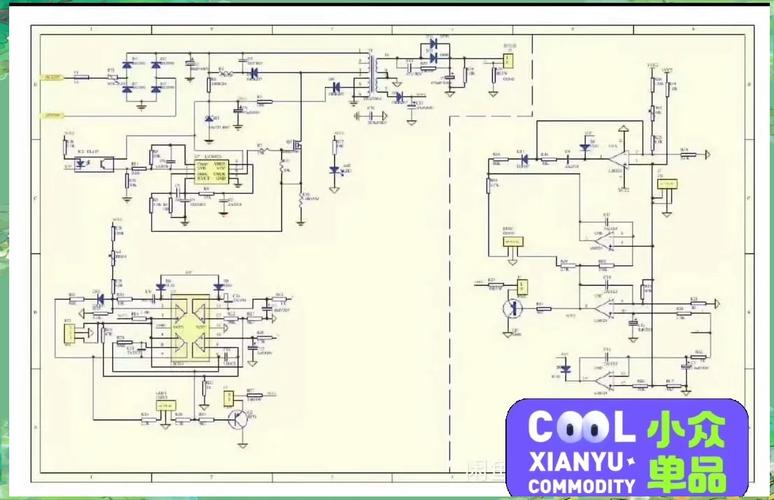

充电器的基本工作原理

要维修，必须先懂它的工作原理,一个典型的电瓶车充电器主要包含以下几个部分：

输入电路:
- 元件: 保险丝、压敏电阻、互感滤波器、X电容、整流桥。
- 作用: 将220V交流电进行初步滤波、浪涌保护，并整流成约300V的脉动直流电，保险丝是第一道防线,防止大电流损坏后续电路。
PWM控制与功率变换电路:
- 核心元件: PWM脉宽调制芯片 (如TL494、UC384x系列等)、开关管 (通常是MOSFET)、开关变压器。
- 作用: 这是充电器的“心脏”，PWM芯片产生高频脉冲信号，控制开关管的导通与关断，开关管将300V直流电切割成高频脉冲，再通过开关变压器进行变压和隔离，这一步实现了电压转换和电气隔离,非常关键。
输出整流滤波电路:
（图片来源网络，侵删）

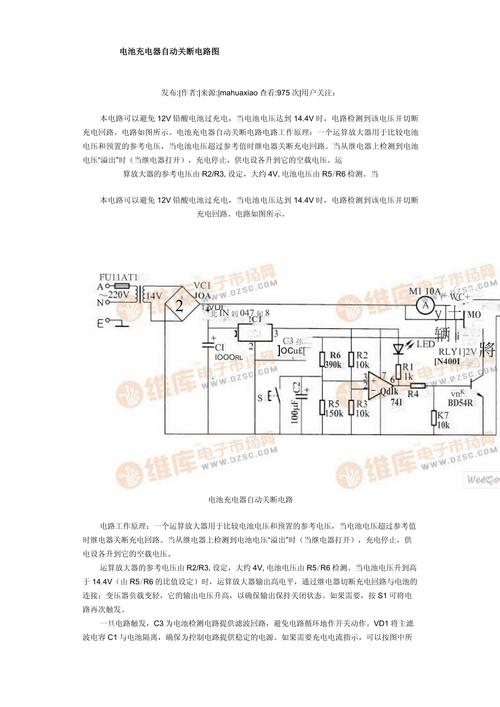

- 核心元件: 快恢复二极管或肖特基二极管、输出电解电容、电感。
- 作用: 将开关变压器次级产生的高频交流电，再次整流成直流电，并由电容滤波成平滑的直流电,为电池充电。
电压/电流反馈取样电路:
- 核心元件: 光电耦合器、精密稳压源 (如TL431)、取样电阻。
- 作用: 这是充电器的“大脑”和“眼睛”。
  - 取样电阻: 串联在输出回路，根据欧姆定律，电流流过它会产生一个微小的电压,这个电压就代表了充电电流的大小。
  - TL431: 这是一个可编程的精密稳压源，它会通过一个电阻分压网络“监测”输出电压，当电压达到设定值时,它会导通。
  - 光电耦合器: 负责将输出端（高压、大电流侧）的信号，安全地“反馈”给输入端的PWM控制芯片。
- 充电过程:
  - 恒流阶段: 电池电压较低时，反馈电路主要控制电流，通过调整PWM的占空比,让输出电流保持在一个恒定值。
  - 恒压阶段: 当电池电压逐渐升高，达到设定的“浮充电压”时，反馈电路开始控制电压，电流会自然下降,电压则被稳定在设定值。
  - 涓流/充满阶段: 当电流下降到很小的一个值（如0.3A）时，充电器认为电池已充满，进入涓流浮充状态,或直接指示灯变为绿色。

维修前的准备与安全须知

这是最重要的一步，绝对不能忽视！

安全第一:
- 断电维修: 维修时务必将充电器从电源和电池上拔下。
- 放电: 拔掉电源后，最好给充电器通电几秒钟，然后断开，利用内部电容的余电给自身电路放电,防止电容残留高压电电击。
- 隔离: 使用隔离变压器（1:1）为待修充电器供电，可以有效防止因设备漏电导致的触电风险，如果没有，至少要确保身体不与地线接触,并单手操作。
- 绝缘: 使用绝缘工具,戴绝缘手套。
工具准备:
（图片来源网络，侵删）
- 万用表: 必备！用于测量电压、电阻、通断。
- 示波器: 专业维修必备，用于观察PWM波形、反馈信号等。
- 电烙铁、吸锡器、焊锡丝: 用于拆卸和焊接元件。
- 放大镜: 帮助观察微小元件和虚焊点。
- 替换元件: 常备易损件，如保险丝、整流桥、输出电容、PWM芯片、光耦、TL431、开关管等。
寻找图纸:

尽量找到对应型号的充电器电路图，这是维修的“地图”，能让你快速理解信号流向和关键测试点，没有图纸时,需要根据实物和经验来判断。

故障分析与维修步骤

维修遵循“由外到内，由简到繁，由前到后”的原则。

第一步：外观与初步检查

闻气味: 打开外壳，闻一下是否有焦糊味，如果有，重点检查发黑、烧焦的元件。
看外观: 检查保险丝是否熔断（最常见故障之一）、电解电容是否鼓包、漏液。
测通断:
- 测输入端电阻: 用万用表电阻档测量充电器插头两端的电阻。
  - 无穷大 (OL): 说明输入回路开路,大概率是保险丝熔断。
  - 正常值 (通常几十到几百欧): 说明输入前端基本正常。
  - 阻值很小 (接近0Ω): 说明输入回路有严重短路，可能是整流桥、滤波电容或开关管击穿。

第二步：分段排查

根据第一步的检查结果,进入具体电路段的排查。

情况A：保险丝熔断

原因： 后续电路存在短路，强行换上新保险丝通电，会再次熔断，甚至烧毁更多元件。 维修步骤：

静态测量:
- 断电！ 用二极管档或电阻档测量整流桥的四个二极管,是否有击穿短路。
- 测量输入滤波电容,是否击穿。
- 重点测量开关管: 这是最高发的故障点，用二极管档测量D极（漏极）、S极（源极）、G极（栅极）之间是否短路，正常情况下，D-S之间应该是一个高阻值，如果短路,说明开关管已损坏。
更换与检查:
- 如果找到损坏元件（如整流桥、开关管）,先将其更换。
- 重要！ 更换后不要急于通电，检查与这些损坏元件相关的周边元件，如：
  - 开关管栅极的电阻: 限流电阻,开路会导致开关管失控击穿。
  - 尖峰吸收电路 (RCD电路): 由一个电阻、电容、二极管组成，用于吸收开关管关断时产生的尖峰电压，如果这个电路失效,开关管很容易被高压击穿。
  - 启动电阻: 为PWM芯片提供启动电压，如果开路，PWM芯片不工作,但通常不会导致保险丝熔断。
- 确认周边元件正常后，可通电测试（建议在输入端串联一个灯泡做限流保护）。

情况B：保险丝完好，但无输出

原因： 充电器未工作，或工作后保护电路动作。 维修步骤：

测量输出端电压:
- 通电后,用万用表直流电压档测量输出端电压。
- 有输出，但电压异常: 这通常是反馈电路或取样电路的问题。
- 无输出: 说明主功率电路未启动。
检查启动电路:
- 原理: 300V电压通过一个“启动电阻”给PWM芯片的供电脚提供一个微小的启动电压，使芯片开始工作，然后开关变压器的一个辅助绕组会提供持续的供电,取代启动电阻。
- 测量: 测量PWM芯片的VCC供电脚电压，如果没有电压或电压很低,检查启动电阻是否开路。
检查PWM芯片是否工作:
- 测量PWM芯片输出脚: 如果启动电路正常，芯片也应有输出，测量其输出脚（通常为第8、11脚）是否有高频脉冲信号。
  - 有脉冲: 说明PWM芯片工作正常，问题可能在开关管、开关变压器或输出整流电路。
  - 无脉冲: 说明PWM芯片未工作或被保护电路锁定，检查其VCC、反馈脚、使能脚等关键引脚的电压是否正常。
检查反馈电路:
- 这是“无输出”故障的另一个重灾区。
- 原理: 输出电压通过取样电阻分压，送给TL431的参考端，如果电压偏高，TL431导通，光耦中的发光二极管点亮，光敏三极管导通，将信号传回PWM芯片的反馈脚，让芯片降低输出,从而稳定电压。
- 测量:
  - 测量光耦: 拔下光耦,用万用表二极管档分别测量其内部发光二极管和光敏三极管是否正常。
  - 测量TL431: 测量其三个引脚之间是否击穿或开路。
  - 测量取样电阻: 检查分压电阻的阻值是否变值。
检查PWM芯片本身:
如果外围电路都正常，但芯片就是无输出，可能是芯片损坏,直接更换同型号的PWM芯片。

情况C：输出电压不稳，或充电电流不正常

原因： 反馈环路不稳定，或某些元件性能下降。 维修步骤：

检查反馈回路元件: 重点检查光耦、TL431、取样电阻的稳定性,用替换法确认。
检查滤波电容: 输入或输出端的电解电容容量下降，会导致电压纹波增大，使输出不稳，可并联一个好电容试试,或用电容表测量。
检查PWM芯片: 芯片性能不良也可能导致输出不稳定。

常见故障元件总结

故障现象	最可能损坏的元件	检查方法
保险丝熔断	整流桥输入滤波电容开关管尖峰吸收电路	电阻档/二极管档测是否短路
无输出，保险丝好	启动电阻 PWM芯片光耦 TL431 开关管开路	测电压、测通断、替换法
输出电压过高	TL431 光耦取样电阻 PWM芯片	测量关键点电压，替换法
输出电压过低	输出滤波电容失效整流二极管性能不良反馈回路元件变值负载过重（如电池短路）	测电容容量、测二极管压降、测输出端是否短路
充电指示灯不亮	电源指示灯支路电阻或LED 输出电压完全为0	检查指示灯电路，按“无输出”故障排查

维修实例

故障现象： 充电器插电后，指示灯不亮,无任何输出。

维修过程：

安全操作： 断电,拆开外壳。
初步检查： 闻到轻微焦糊味,发现保险丝F1已经熔断。
静态测量：
- 测量整流桥DB101,正常。
- 测量输入滤波电容C101,正常。
- 测量开关管Q101（MOSFET），发现D-S之间短路。
扩大检查：
- 检查开关管栅极的限流电阻R103，测量发现阻值无穷大（开路）。
- 检查尖峰吸收电路（D103, R104, C103）,发现电容C103鼓包。
更换元件：
- 更换保险丝F1（同规格）。
- 更换开关管Q101（同型号或参数相近）。
- 更换电阻R103。
- 更换电容C103。
通电测试：
- 为安全起见，在输入端串联一个60W/220V的白炽灯泡作为假负载。
- 通电，灯泡微亮后熄灭,说明充电器已正常启动。
- 测量输出端电压，为正常的浮充电压（如59.2V）。
- 拆除假负载，连接电池，充电正常,指示灯正常工作。

故障修复。

电瓶车充电器的维修，核心在于理解其“PWM控制 + 反馈闭环”的工作原理，维修时，要像医生看病一样，先通过“望闻问切”（外观、气味、测量）进行初步诊断，按图索骥”（电路图）或“顺藤摸瓜”（信号流向）进行分段排查，对于新手来说，从最简单的“保险丝熔断”和“启动电阻”故障入手，是积累经验最快的方式。安全永远是第一位的。
