LED32T28KV 是一款比较老款的电视，通常由康佳或其他国内品牌代工生产，了解这一点很重要，因为这意味着它的配件和维修思路与主流品牌（如海信、TCL）类似,但可能有自己的小众设计。

（图片来源网络，侵删）

在进行任何维修操作之前，请务必注意安全！ 电视内部有高压电，即使断电后，大电容中仍可能储存有致命的电荷，非专业人员请勿轻易拆机,尤其是涉及电源板和背光驱动板的部分。

第一步：故障诊断（判断问题出在哪里）

维修的第一步不是马上拆机，而是通过观察和现象，判断问题出在哪个模块,电视主要由以下几个部分组成：

电源板: 为整个电视供电，将220V交流电转换为各个部件需要的直流电压（如12V, 5V, 24V等）。
主板: 电视的“大脑”，负责处理信号（AV、HDMI、USB）、解码、控制逻辑,并向其他板发出指令。
背光板: 也叫逆变器或LED驱动板,负责点亮屏幕的LED灯珠。
屏幕: 显示图像的部件,本身由玻璃面板和贴附在上面的驱动电路组成。
按键/遥控板: 接收用户指令。

根据您遇到的具体问题,我们可以进行初步判断：

常见故障现象及可能原因：

故障现象	最可能的原因	次要可能原因
完全不开机，指示灯不亮	电源板故障（最常见）：保险丝烧断、整流桥、PFC电路、主开关管等元件损坏。	电源线问题、电源插座问题。
开机后指示灯亮，但屏幕全黑，无图像无声音	主板故障：CPU未工作、系统程序崩溃、信号处理芯片损坏。	背光板故障：背光不亮，导致屏幕看起来是黑的。
屏幕亮，但图像有故障	屏幕或主板故障： - 竖线/横线/花屏：通常是屏幕驱动电路或屏幕本身损坏。 - 图像缺色/偏色：主板上的视频处理芯片或排线接触不良。 - 图像有干扰条纹：主板或信号线受干扰。	-
屏幕亮，但图像正常，没有声音	音频电路故障： - 主板故障：音频解码芯片或功放电路损坏。 - 喇叭本身损坏（较少见）。	-
屏幕闪烁、亮度不稳	背光板故障：供电不稳定、驱动IC或灯珠损坏。	电源板输出电压不稳定。
自动开关机、遥控失灵	主板故障：系统程序错乱、红外接收头或按键板损坏。	-

第二步：针对性维修方案

在初步判断出问题所在后,可以采取相应的维修措施。

（图片来源网络，侵删）

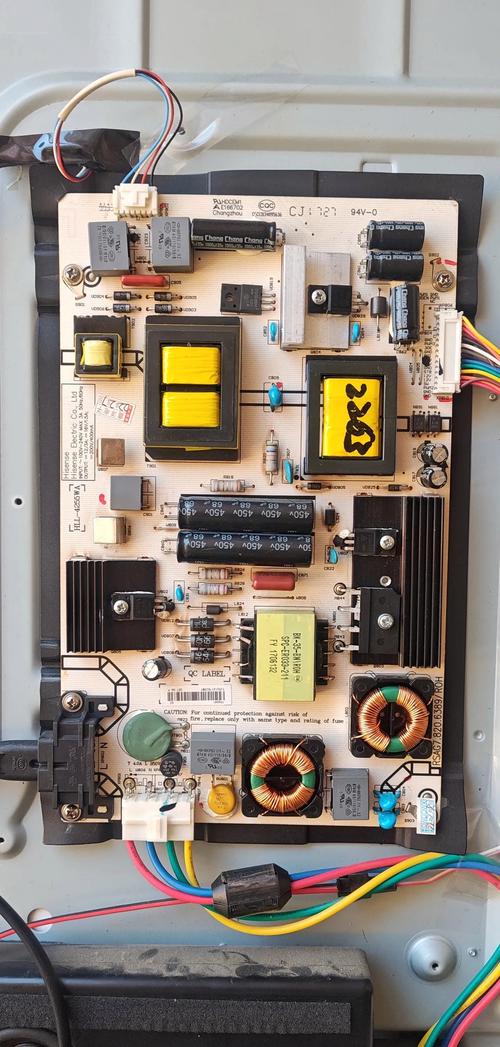

方案A：电源板维修

这是最常见的故障点之一,也是相对容易维修的部分。

工具：万用表、电烙铁、焊锡、松香、吸锡器。
步骤：
1. 断电并放电：拔掉电源线，等待10-15分钟，用万用表测量大电容两端电压,确认已放电。
2. 目视检查：观察电源板是否有明显烧黑的元件、炸裂的电容、虚焊的焊点。
3. 测量保险丝：用万用表的二极管档或电阻档测量保险丝是否通，如果烧断,说明后级电路有严重短路。
4. 测量关键电压点：
  - PFC输出电压：正常工作时应在 380V-400V 左右，如果为0V,说明PFC电路未工作。
  - +12V / +5V 等主电压输出：这些是给主板和其他板供电的，如果无输出,说明主开关电路损坏。
5. 更换易损件：
  - 保险丝：如果烧断，必须先找到烧断的原因，否则换上新的会再次烧断，重点检查整流桥、PFC开关管（如MOSFET）、主开关管。
  - 电解电容：电源板上的电容是故障高发区，尤其是那些鼓包、漏液或顶部的“防爆口”凸起的电容，直接更换同规格、同容量的电容。
  - PWM控制器/驱动IC：如果开关管和供电都正常，但就是不工作,可能是控制芯片损坏。
6. 代换法：如果电源板损坏严重，维修困难，最简单的方法是寻找一个同型号的电源板进行整体更换，在淘宝等电商平台搜索“LED32T28KV 电源板”或根据电源板上的型号（通常印在板子上，如“L32T28KV-PS01”）购买。

方案B：主板维修

主板故障相对复杂,但也有一些常见问题。

工具：万用表、电烙铁、热风枪（BGA芯片返修用，需要一定技术）。
步骤：
1. 目视检查：检查是否有明显烧毁、腐蚀的元件,检查所有排线和插座是否插紧。
2. 检查供电：用万用表测量主板各主要芯片的供电脚电压是否正常（如CPU、内存、视频解码芯片）,供电不正常是导致主板不工作的首要原因。
3. 检查晶振：CPU和视频芯片旁边的小金属壳（晶振）容易损坏，可以用万用表测其两端的电压，正常时一个脚为VCC电压，另一个脚为0.5V-1V左右，如果电压异常,可能是晶振损坏。
4. 检查复位电路：CPU正常工作需要复位信号，检查复位相关的电容、电阻是否损坏。
5. 程序问题：如果主板只是“死机”，无法开机，可能是软件程序错乱，尝试强制升级固件（需要找到对应型号的固件文件和升级工具），对于老电视,这个过程比较麻烦。
6. 代换法：和电源板一样，如果主板损坏严重，最省事的方法是更换同型号的主板，搜索“LED32T28KV 主板”。

方案C：背光板维修

现象：屏幕全黑,但用手电筒贴近屏幕能看到非常暗的图像。
工具：万用表、绝缘良好的导线（用于点亮测试）。
步骤：
1. 测量背光供电：检查主板是否给背光板提供了正常的背光使能信号和12V/24V供电，如果供电没有,问题可能在主板。
2. 点亮测试：如果供电正常，可以小心地给背光板通电（注意高压！），观察是否有灯珠亮起，或者，用一根导线短接背光板上的“点亮”或“EN”端子和12V供电端，看灯珠是否亮起，如果都不亮,说明背光板损坏。
3. 检查LED灯珠：背光板由多串LED灯珠组成，用万用表的二极管档逐一测量每一串灯珠，看是否有被击穿的（阻值很小）或开路的（阻值无穷大），找到损坏的灯珠或整串灯珠,将其更换。
4. 检查驱动IC：背光板上通常有驱动LED的IC（如OZ9926、LD9925等），如果驱动IC损坏,整个背光就不会工作。
5. 代换法：同样，最简单的方法是更换同型号的背光板。

第三步：寻找配件和维修资源

淘宝/阿里巴巴：这是寻找配件的最佳平台，搜索电视型号或板子上的具体型号，可以找到电源板、主板、背光板等。
专业维修论坛/网站：如“家电维修论坛”等，里面有大量维修案例和技术交流，可以搜索你的型号,看别人是如何维修的。
本地维修店：如果自己没有动手能力，可以找本地的电视维修师傅，他们通常有经验,也备有常用配件。

总结与建议

问题	推荐操作
完全不开机	检查电源线和插座。重点检查电源板，尤其是保险丝和电容。
开机黑屏（有声音）	用手电筒照屏幕，看有无暗影。 - 有暗影：背光板故障。 - 无暗影：主板故障。
图像或声音故障	检查信号源和线缆。重置电视（拔掉电源几分钟）。如果问题依旧，很可能是主板故障。

重要提示：

安全第一：高压部分,请交给专业人士。
成本考量：对于一台32寸的老电视，如果主板或屏幕损坏，维修费用可能接近甚至超过二手电视的价格，在投入维修前,请先评估一下成本。
备份数据：对于老电视，通常没有数据备份一说，但如果能进入工程菜单，记录下一些重要参数（如白平衡等）可能会有帮助。

希望这份详细的维修指南能帮助您解决问题！如果您能提供更具体的故障现象,我可以给出更精确的判断。
