第一部分：安全须知（重中之重！）

PFC电路（功率因数校正电路）的工作电压非常高，即使在电视断开电源后，大容量的PFC储能电容（通常是400V以上的电解电容）中仍然储存着足以致命的高压电。

1. 必须断电并放电！

   • 拔下电视电源线。
   • 等待至少10-15分钟，让电容自然放电。
   • 使用大功率、高阻值的电阻（5W/50kΩ的线绕电阻）对PFC电容两端进行强制放电，绝对不要用螺丝刀等金属工具直接去短接电容两端，会产生巨大的电火花，损坏电容和工具，非常危险！

2. 使用隔离变压器

   强烈建议维修时使用隔离变压器,它可以将电网与维修设备隔离，有效防止因电源火线与地线接反等原因导致的触电风险。

3. 佩戴防护装备


   （图片来源网络，侵删）

   佩戴绝缘手套和护目镜,以防意外电击或元件爆炸时受伤。

4. 保持工作台整洁

   确保工作干燥、整洁，避免工具或身体其他部位意外触碰带电部分。

第二部分：PFC电路基础与工作原理

在开始维修前,了解其基本原理有助于快速定位故障。

主要功能：

1. 提高功率因数：将整流后的脉动直流电，转换为平滑的高压直流电（通常是+380V左右），使电流波形跟随电压波形，减少对电网的谐波污染。
2. 宽电压适应：在交流输入电压（如90V-265V）变化时，都能为后级DC-DC变换器提供稳定的高压直流电。

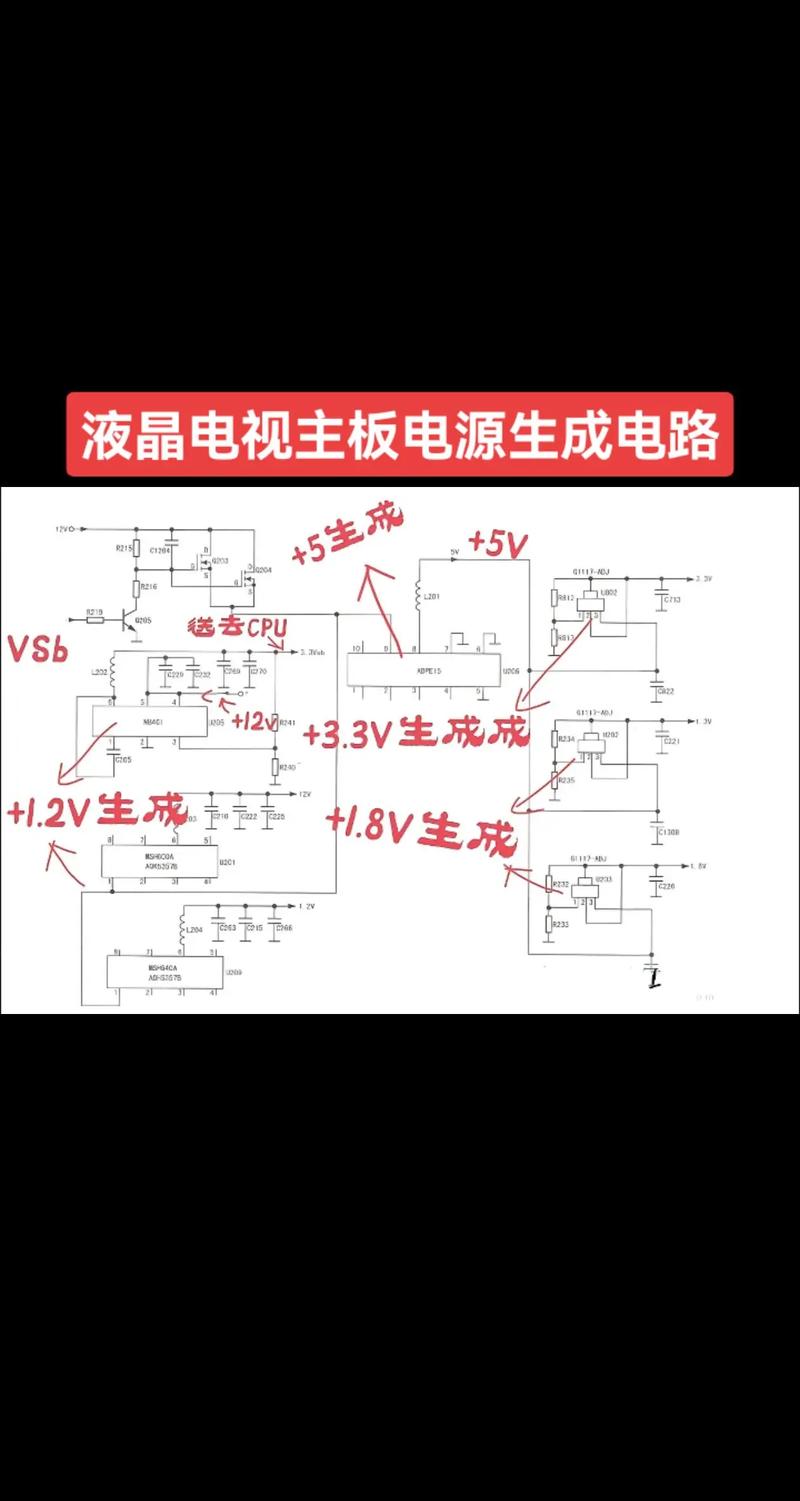

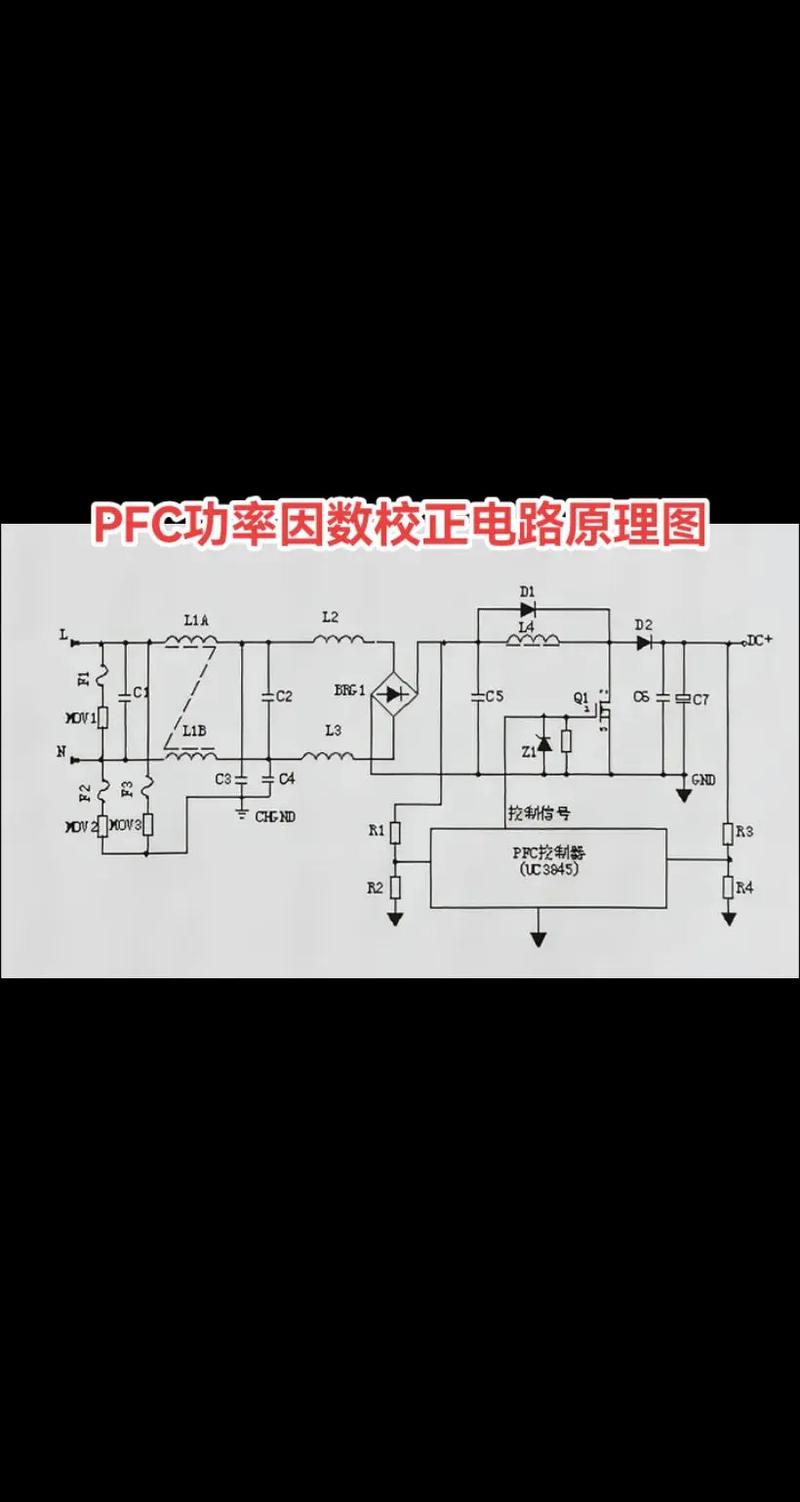

核心组成部分：

1. 桥式整流器：将交流电转换为脉动的直流电。
2. PFC电感：储能和释放能量，平滑电流。
3. PFC开关管（MOSFET）：高频开关，核心控制元件。
4. PFC二极管/升压二极管：防止电流倒灌，与电感配合升压。
5. PFC储能电容：储存升压后的高压直流电。
6. PFC控制芯片：电路的“大脑”，负责驱动MOSFET，稳定输出电压。
7. 电压/电流采样电阻：给控制芯片提供反馈信号，用于调节输出。

典型故障现象：

• 保险丝熔断：通常意味着电路存在严重短路。
• “三无”：无光、无图、无声音，电源指示灯不亮。
• “吱吱”声：电源或PFC电路工作在保护状态，试图启动但失败。
• 输出电压过低：PFC电路未正常工作，导致后级DC-DC电路无法启动或工作异常，屏幕亮一下就灭，或亮度很低。
• 屏幕图像闪烁或亮度不稳：PFC输出电压不稳定。

第三部分：PFC电路维修方法与步骤

遵循“先外后内、先易后难、先静态后动态”的原则。

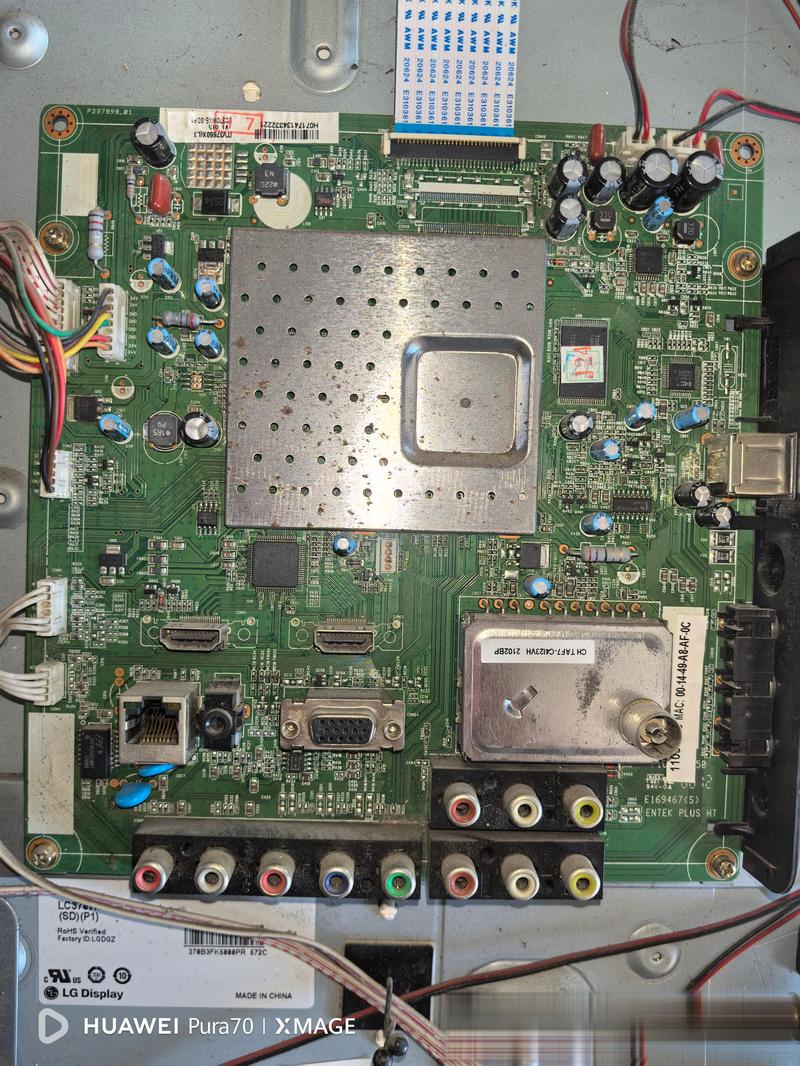

第一步：外观初步检查（断电状态下）

1. 观察保险丝：找到电源板上的交流输入保险丝（通常为细玻璃管或方形），如果保险丝熔断且发黑，说明后级存在严重短路，如果只是熔断但透明，可能是瞬间过流或老化。
2. 目视检查元件：
   • PFC开关管（MOSFET）：检查是否有鼓包、炸裂、引脚发黑或烧焦的痕迹，这是最常见的故障点之一。
   • PFC二极管：检查是否有裂纹、烧焦。
   • PFC电容：检查顶部是否鼓包、漏液。
   • 电阻：检查是否有烧焦、变色的痕迹，特别是功率电阻。
   • PCB板：观察是否有明显的烧黄、烧黑、腐蚀的痕迹，找到烧毁的源头。

第二步：电阻测量法（断电状态下）

1. 测量PFC开关管（MOSFET）：

   • 用数字万用表的二极管档测量D极（漏极）和S极（源极）之间的三个保护二极管，正常情况下，应该有一个正向导通压降（约0.4-0.7V），反向无穷大，如果短路或正反向都导通，说明MOSFET已击穿。
   • 特别注意：MOSFET击穿后，一定要检查导致它损坏的原因，否则换新后可能会再次烧毁。

2. 测量PFC二极管：与测量MOSFET的方法类似，检查是否短路或开路。

3. 测量PFC电容：

   用万用表电阻档测量其充放电过程,正反向测量时，指针应先大幅度摆动（充电），然后慢慢回到无穷大，如果电阻值很小或为零，说明电容已击穿或严重漏电。

4. 测量驱动电阻和限流电阻：PFC控制芯片到MOSFET栅极之间的电阻，以及MOSFET源极的电流采样电阻，容易因过流而烧断，测量其阻值是否与标称值相符。

第三步：电压测量法（通电状态下，需极度小心！）

在确认主功率回路无明显短路后，方可通电进行此步操作。

1. 测量PFC控制芯片的供电脚（VCC）：

   这个电压通常由一个独立的辅助电源（如变压器绕组经整流后得到）提供，如果此电压异常（如无电压、过低或过高），芯片无法工作，PFC电路也不会启动。

2. 测量PFC控制芯片的 VCC引脚：

   正常工作时,这个引脚应该有一个稳定的电压（如12V-20V，具体看芯片型号），如果电压为0或跳动，说明芯片供电或其自身工作异常。

3. 测量PFC输出电压：

   • 在PFC储能电容两端测量正常工作时应有约380V左右的直流电压。
   • 如果此电压很低（例如100多伏），说明PFC电路没有正常升压工作。
   • 如果此电压为0,说明PFC电路完全没有启动。

4. 测量关键波形（使用示波器）：

   • PFC控制芯片的输出驱动信号（GATE脚）：这是判断芯片是否工作的最直接方法，正常情况下，应该能看到高频的PWM脉冲波形，如果没有波形，说明芯片或其外围电路故障。
   • PFC电感两端的电压波形：可以判断电感是否参与工作。

第四步：故障定位与排除策略

根据测量结果,缩小故障范围。

故障现象1：保险丝熔断

• 原因：后级存在严重短路。
• 排查：
  1. 断开PFC开关管的栅极,测量其D-S极是否短路，如果短路，更换MOSFET。
  2. 如果MOSFET正常,测量PFC二极管是否短路。
  3. 如果以上都正常,可能是桥式整流块短路或后级DC-DC电路的开关管短路导致PFC电路过载，此时需要断开PFC电路的输出端，测量是否短路，以判断是PFC电路内部还是后级电路的问题。

故障现象2：PFC电路不工作，输出电压为0或很低

• 原因：PFC电路未启动。
• 排查：
  1. 检查供电：测量PFC控制芯片的VCC供电是否正常，如果不正常，检查其供电电路的整流二极管、滤波电容、启动电阻等。
  2. 检查芯片本身：如果供电正常，但无驱动脉冲输出，可能是芯片损坏，检查芯片的使能脚（Enable）、电压反馈脚（VFB）、电流检测脚（CS）等关键引脚的电压是否正常，如果反馈脚电压异常，会导致芯片保护性停机。
  3. 检查驱动电路：如果芯片有正常的脉冲输出，但MOSFET不工作，可能是驱动电阻开路或栅极电阻异常。
  4. 检查电压反馈电路：分压电阻是否变值、开路，这个电路是PFC稳压的核心，故障会导致输出电压失控。

故障现象3：PFC输出电压过高或不稳定

• 原因：稳压控制环路失效。
• 排查：
  1. 检查电压采样分压电阻是否变值。
  2. 检查PFC控制芯片的VFB引脚电压是否正常。
  3. 检查PFC电感是否匝间短路（电感量变小会导致输出电压升高）。
  4. 检查PFC电容是否容量下降或失效（会导致电压纹波增大，不稳定）。

第四部分：常见故障元件清单

1. PFC开关管（MOSFET）：因过压、过流或发热而击穿短路。更换后务必检查驱动电路和采样电路。
2. PFC二极管：高频特性下降或过流烧毁。
3. PFC电解电容：鼓包、漏液、失效，导致电压不稳或无法储能。
4. PFC控制芯片：本身损坏，无驱动输出。
5. 电流采样电阻：阻值变大或开路，导致无电流反馈，PFC电路无法正常工作。
6. VCC供电相关的元件：如启动电阻、滤波电容、稳压二极管等。
7. 分压电阻：用于电压反馈的精密电阻，容易因发热而变值。

维修PFC电路是一个系统性的排查过程： 安全 -> 外观 -> 静态电阻 -> 动态电压 -> 波形分析 -> 元件替换

更换一个损坏的元件只是完成了维修的一半，找到导致该元件损坏的根本原因才是维修成功的关键，MOSFET击穿，除了检查自身，还要检查其驱动电路是否正常、电流采样电阻是否开路、电压反馈是否失控等。

如果您对电子技术不够熟悉,或者没有专业的维修工具（如示波器、隔离变压器），强烈建议将电视送至专业的维修点进行处理，以免造成设备进一步损坏或发生安全事故。
