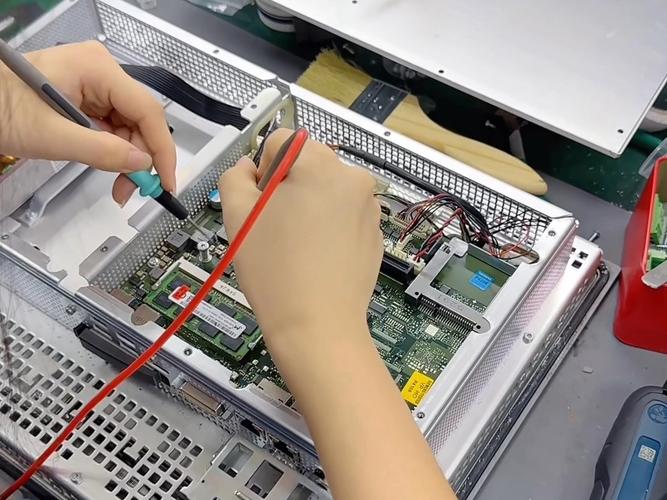

第一步：故障诊断（最重要的一步）
在拆解之前，必须先准确判断故障出在哪个部分,屏幕通常由三大部分组成：
（图片来源网络，侵删）
- 液晶面板: 屏幕的核心，负责显示图像，它非常脆弱，一旦损坏（如出现竖线、横线、大面积漏光、碎裂），基本无法修复,只能更换整个面板。
- 驱动板: 也称 T-Con Board 或逻辑板，它接收主板送来的图像信号，处理后转换成控制液晶分子排列的时序信号，驱动面板显示,驱动板故障是维修中最常见且最容易修复的。
- 背光板: 也称高压板，它的作用是将低压直流电（如 12V）转换成上千伏的高压交流电，点亮屏幕背面的 LED 灯珠，如果背光不亮,屏幕会一片漆黑。
诊断方法：
-
观察现象：
- 屏幕全黑，但声音正常： 很可能是 背光板 故障，用手机手电筒贴近屏幕仔细观察，如果能看到非常暗淡的图像,那基本可以肯定是背光板坏了。
- 图像异常，但背光正常：
- 出现 竖线、横线、花屏、色块、乱码：通常是 驱动板 故障。
- 出现 图像暗淡、颜色发红/发绿/发蓝、大面积漏光：可能是 驱动板 或 面板 本身老化损坏,驱动板故障可能性更大。
- 图像被 拉伸或压缩：这是驱动板设置问题,可以尝试修复。
- 屏幕出现 黑边、亮线、坏点 这通常是 液晶面板 物理损坏,无法修复。
- 完全无反应，指示灯不亮： 可能是电源板问题（如果电视是独立电源板）或主板问题。
-
最小化测试法（最推荐）： 这是判断故障的最有效方法，你需要找到一块 同型号、同接口 的好屏幕或驱动板进行替换测试。
- 怀疑驱动板坏： 找一个 LTDN400HM02-401 型号的好驱动板，装到你的屏幕上测试，如果问题解决,证明原驱动板坏了。
- 怀疑背光板坏： 找一个同电压输入的好背光板（或直接测量原背光板的输出电压是否正常）装上测试，如果背光亮了,证明原背光板坏了。
- 怀疑面板坏： 将你的屏幕装到一台正常工作的主机上测试，如果故障依旧,那基本就是面板坏了。
第二步：准备工具和备件
- 工具：
- 螺丝刀套装（十字、内梅花、六角星等）
- 塑料撬棒（防止划伤屏幕边框）
- 防静电手环（防止静电损坏电子元件）
- 万用表（用于测量电压和电阻）
- 电烙铁和焊锡（如果需要更换元件）
- 备件：
- 驱动板： 型号必须为 LTDN400HM02-401 或兼容型号，不同后缀（如 -R0, -R1）的驱动板接口和固件可能不兼容，切勿乱买。
- 背光板： 确保输入电压（通常是 12V 或 24V）和功率匹配。
- 排线： 用于连接驱动板和面板、背光板和面板的柔性扁平线，非常容易损坏,操作时要小心。
第三步：针对不同故障的维修指南

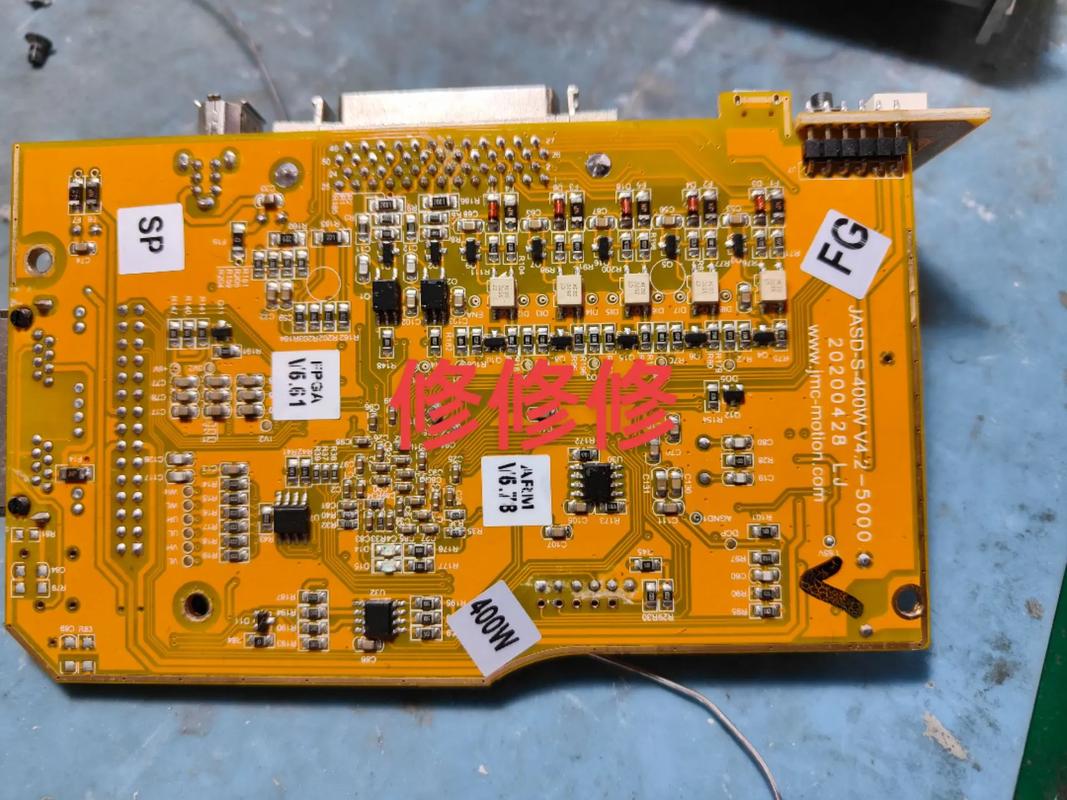

A. 驱动板 维修
驱动板是维修的重点，因为它最容易出问题,也相对最容易修复。
（图片来源网络，侵删）
外观检查：
- 拆下驱动板，仔细观察正面和背面是否有明显的烧毁痕迹、鼓包的电容、裂开的元件。
- 电容鼓包/漏液 是最常见的故障原因，这些电容负责滤波，性能下降会导致图像不稳定、花屏。
更换电容（最常见维修操作）：
- 所需工具： 电烙铁、吸锡器、松香、同规格的电容。
- 步骤：
1. 记下所有鼓包电容的位置、容量（如 100uF）和耐压（如 16V）。
2. 用电烙铁加热电容引脚，同时用吸锡器吸走焊锡，将电容取下。
3. 用烙铁清理焊盘上的残留焊锡。
4. 将新电容正确对位（**注意正负极！** 长脚为正，通常在板上有白色标记），焊接到原位置。
5. 用万用表二极管档测量各排线接口对地是否短路，确保没有短路后再通电测试。检查供电和信号：
- 供电： 驱动板通常需要一个 5V 或 12V 的供电,用万用表测量供电引脚是否有电压。
- 信号： 检查从主板过来的 LVDS 或其他类型排线是否插好、有无接触不良，排线非常脆弱,插拔时要小心。

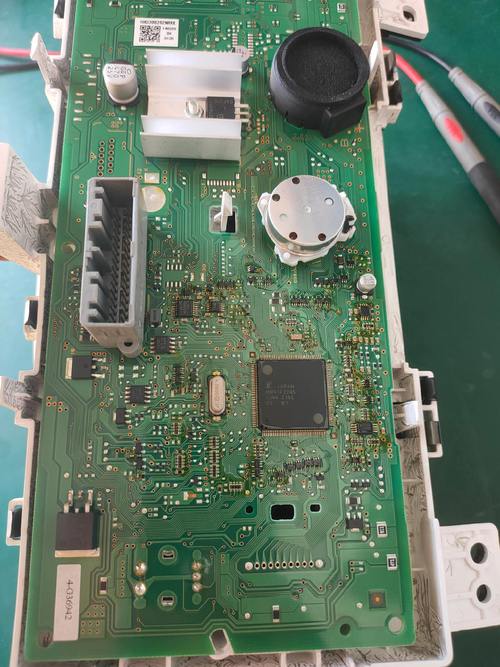

寻找图纸或维修案例：
（图片来源网络，侵删）
- 如果更换电容后问题依旧，说明可能有更复杂的元件损坏（如芯片、MOS管等），可以尝试在网上搜索该型号驱动板的 维修图纸 或 维修案例,参考专业人士的排查思路。
B. 背光板 维修
安全第一！
- 背光板输出的是高压电（即使断电后，大电容里也储存着电荷），操作前务必 完全断电 并对高压部分进行 放电（用带绝缘手柄的螺丝刀短路高压大电容两端）。
外观检查：
- 检查是否有烧黑的元件、炸裂的 MOS管、保险丝是否熔断。
检查供电和保险丝：
- 用万用表电阻档测量输入端的保险丝是否通，如果断路,说明后级有严重短路。
- 检查输入的滤波电容是否鼓包或失效。
检查高压输出部分：
- 如果保险丝完好，可以通电（在做好安全措施的情况下）测量输出插座上是否有高压 AC 电压，如果没有，通常是振荡电路或驱动芯片损坏，这部分维修难度较大,需要专业知识。
C. 液晶面板 维修
基本无法修复，只能更换。
- 原因： 液晶面板是玻璃和多层精密薄膜材料的复合体，生产工艺极其复杂，一旦出现物理损坏（如内部裂痕、漏液）或电路损坏（如驱动IC、COM/SEG线断裂）,修复的成本和难度远高于更换整个屏幕。
- 解决方案： 购买一块同型号的全新或二手液晶屏总成，购买时务必确认型号完全一致，包括尺寸、接口和驱动板兼容性。
第四步：购买备件的建议
-
驱动板：
- 首选： 在淘宝、京东等电商平台搜索 “LTDN400HM02-401 驱动板” 或 “T-Con板”,务必确认型号和接口图片完全一致。
- 技巧： 可以将你拆下的旧驱动板拍照,与卖家提供的图片进行比对。
-
背光板：
- 搜索 “40寸 LED 背光板” 或 “LTDN400HM02 背光板”，并确认输入电压（12V/24V）和功率。
-
整个屏幕总成：
- 如果不想麻烦，可以直接购买 “LTDN400HM02-401 屏幕总成”，这通常包括液晶面板、驱动板和背光板，是换屏的最简单方式,价格会比单独买零件贵一些。
总结与提醒
| 故障现象 | 最可能原因 | 维修难度 | 建议方案 |
|---|---|---|---|
| 屏幕全黑，但声音正常 | 背光板故障 | 中等 | 更换背光板 |
| 图像花屏、有竖线/横线 | 驱动板故障 | 低（常见电容问题） | 检查并更换驱动板电容 |
| 图像颜色异常、暗淡 | 驱动板或面板故障 | 中（面板难修） | 先换驱动板，不行则换屏 |
| 黑边、亮点/坏点、亮线 | 液晶面板物理损坏 | 极高 | 更换整个屏幕总成 |
| 完全无反应，不供电 | 电源/主板问题 | 高 | 检查外部电源或主机 |
请务必注意：
- 安全第一： 断电操作,高压部分要放电。
- 防静电： 佩戴防静电手环,避免损坏精密元件。
- 型号匹配： 购买零件时，型号是生命线,一个字母或数字的错误都可能导致无法使用。
- 量力而行： 如果对电子维修不熟悉，建议寻求专业人士的帮助，或者直接更换整个屏幕总成,有时比自己折腾更划算。
