LA78610A 是由三洋公司生产的一款非常著名的 电视小信号处理芯片，广泛应用于上世纪90年代至21世纪初的彩色电视机中，特别是康佳、TCL、创维等品牌的很多型号，它集成了同步分离、行场振荡、行场激励、X射线保护、RGB切换、对比度/亮度控制等多种功能，是电视机的“大脑”之一。

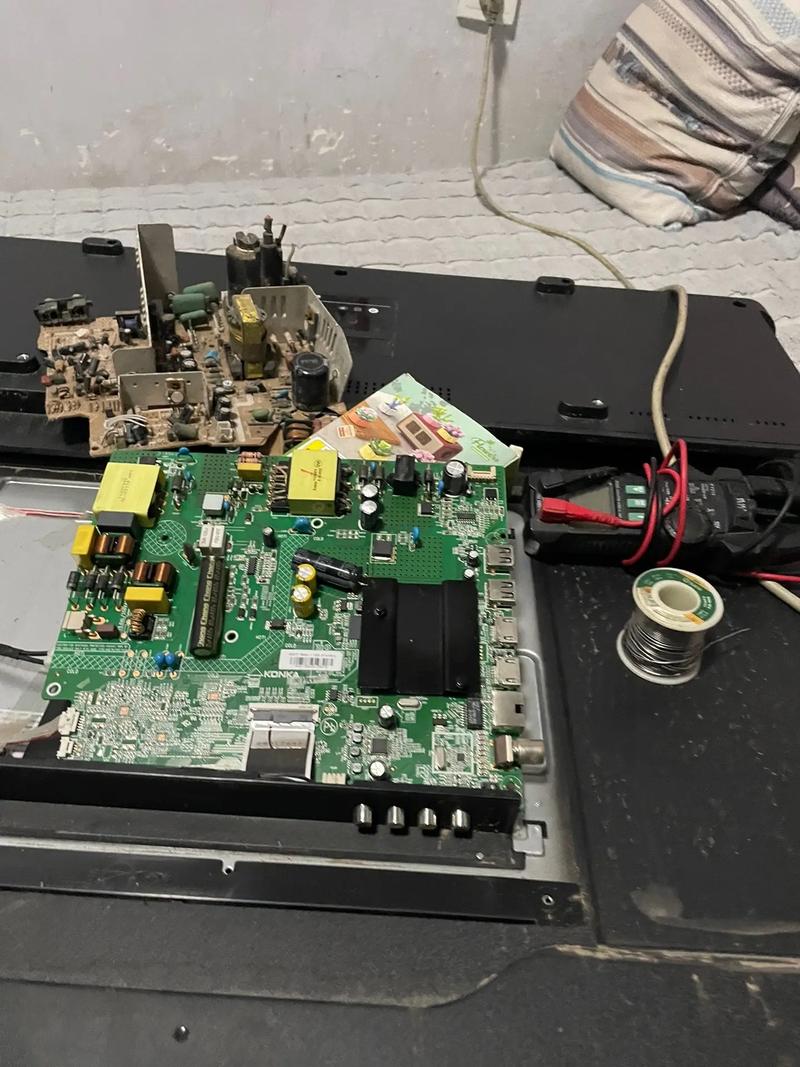

（图片来源网络，侵删）
维修 LA78610A 电视机，需要系统性地分析问题,而不是盲目更换芯片。
LA78610A 的核心功能与作用
要维修它,首先要明白它管什么：
- 同步信号处理：分离出行同步和场同步信号,确保图像稳定。
- 行场扫描信号生成：产生驱动行输出和场输出电路的激励信号。
- 几何失真校正：控制图像的枕形、梯形等失真。
- RGB 矩阵切换：处理 TV/AV/S-Video 等不同视频源的 RGB 信号。
- 图像参数控制：控制亮度、对比度、色饱和度等。
- X射线保护：检测高压过高时，切断行扫描,保护显像管。
LA78610A 工作正常，你应该能看到：
- 一个稳定、不滚动、不扭曲的图像。
- 图像大小和形状基本正常（无严重枕形失真）。
- 可以通过遥控器或按键调整亮度、对比度。
常见故障现象及原因分析
当 LA78610A 或其外围电路出现问题时,通常会表现为以下几种典型故障：

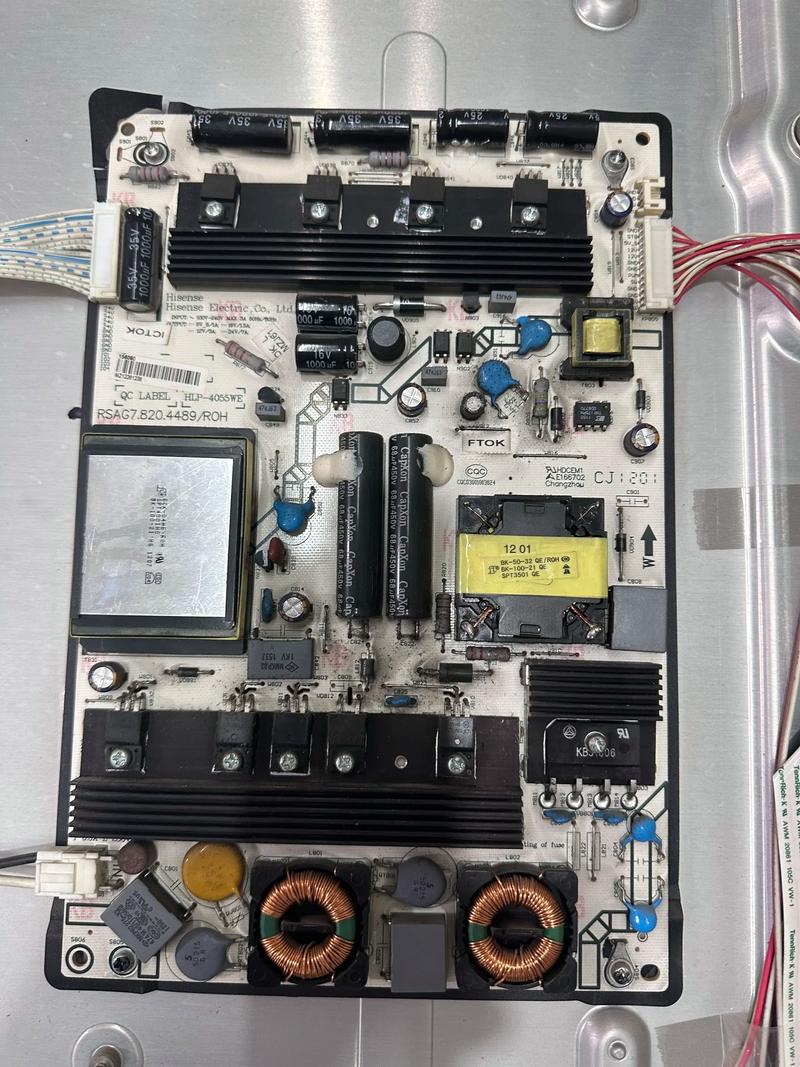

（图片来源网络，侵删）
故障现象 1：无光栅、无图像、无声音（“三无”）
-
可能原因：
- 电源问题：这是“三无”的最常见原因，开关电源输出电压（如+B，通常是 115V-145V）不正常或为零，LA78610A 本身不工作,自然不会有任何输出。
- 行扫描电路问题：即使 LA78610A 有行激励输出，但行推动、行输出变压器（高压包）或行偏转线圈等后续电路故障，也会导致“三无”,电源可能因负载过重而进入保护状态。
- LA78610A 供电异常：LA78610A 的正常工作电压通常为 12V，测量其第16脚（VCC）电压，如果为0V或严重偏低,芯片肯定不工作。
- LA78610A 损坏：芯片内部击穿或损坏，导致其工作电压被拉低,或保护电路动作。
-
维修思路：
- 先查电源：测量开关电源主电压输出是否正常，如果电压为0，说明电源本身或其保护电路有问题，如果电压偏低且不稳定,可能是负载短路导致电源过载保护。
- 查 LA78610A 供电：在确认电源输出正常后，测量 LA78610A 的 VCC（第16脚）电压是否为 12V，如果为0V，检查供电的限流电阻、滤波电容是否开路或短路。
- 查行振荡/激励：用示波器或万用表测量 LA78610A 的行激励输出脚（通常是第2脚），看是否有正常的脉冲信号，如果没有，再检查其外围的 RC 振荡定时元件（电阻、电容）是否损坏，如果振荡正常但无输出,则可能是芯片内部损坏。
- 查 X射线保护：测量 LA78610A 的 X射线保护脚（通常是第3脚），电压是否异常升高，如果此脚被拉高，芯片会停止工作，需要检查行输出电压是否过高,或保护电路相关元件是否损坏。
故障现象 2：有声音，但无光栅
-
可能原因：
- 显像管灯丝不亮：显像管灯丝供电（通常是 6.3V AC）丢失。
- 显像管加速极、阳极电压丢失：行输出变压器（高压包）故障，或其引脚虚焊、开路。
- 视放板故障：RGB 信号放大电路工作异常,导致没有信号加到显像管阴极。
- LA78610A 无 RGB 输出：芯片本身损坏，或其 RGB 输出脚（第19、20、21脚）的外围电路有问题。
-
维修思路：

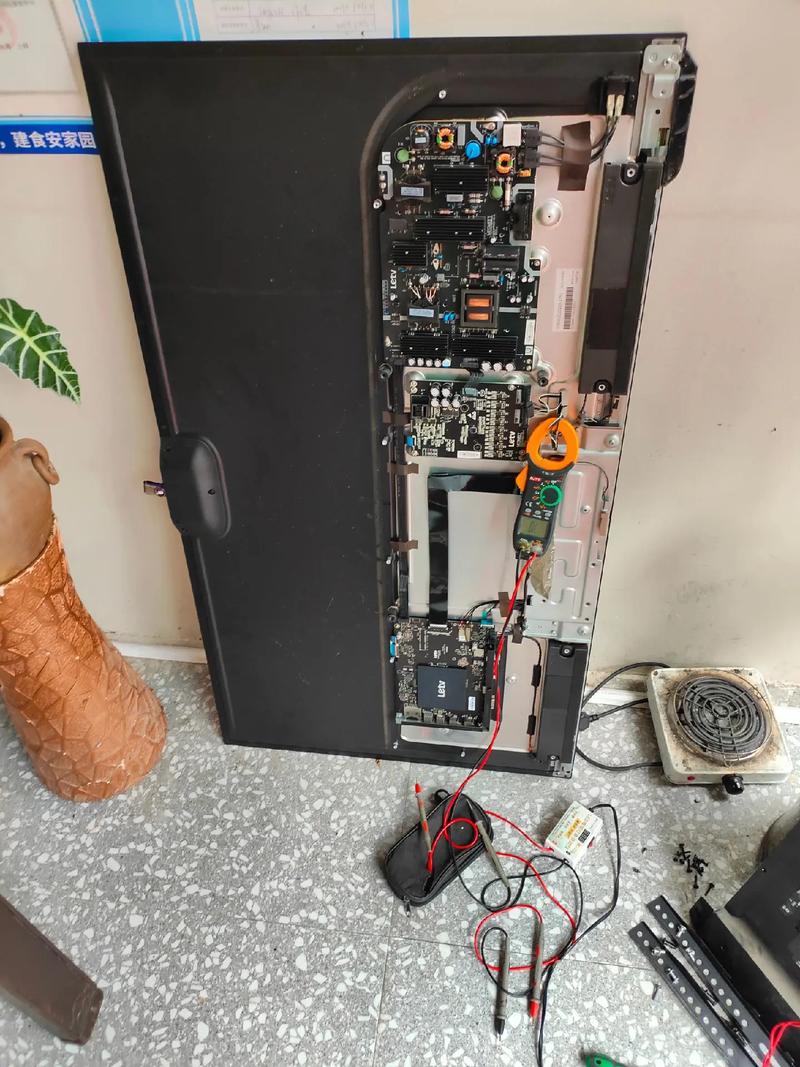

（图片来源网络，侵删）- 查灯丝：开机后，仔细看显像管尾部，灯丝是否亮，如果不亮,检查灯丝供电电路。
- 查加速极电压：用万用表测量显像管座上的加速极电压，通常在 300V-500V 左右，如果为0,问题在行输出或高压包。
- 查 RGB 信号：用示波器测量 LA78610A 的 RGB 输出脚（第19、20、21脚），看是否有正常的视频信号波形，如果没有，再检查其外围的钳位二极管、滤波电容是否正常，如果输入信号正常但输出异常，则可能是 LA78610A 损坏。
故障现象 3：图像不同步（水平或垂直方向滚动）
-
可能原因：
- 水平不同步（图像左右滚动）：
- LA78610A 的行同步分离电路或 AFC（自动频率控制）电路外围元件（如电容、电阻）性能变差。
- 同步信号输入通路上的耦合电容开路。
- 垂直不同步（图像上下滚动）：
- LA78610A 的场同步信号输入电路有问题。
- 场振荡定时电容（通常接在第10脚）漏电或失效。
- 场振荡供电异常。
- 水平不同步（图像左右滚动）：
-
维修思路：
- 区分是行还是场不同步。
- 检查外围 RC 元件：这是此类故障的重点，重点检查 LA78610A 的第10脚（场振荡）和第13脚（行AFC）的外接电阻电容,这些元件老化或变质的概率很高。
- 检查信号通路：检查从视频解码芯片到 LA78610A 的同步信号输入脚（通常是第1脚）之间的耦合电容和电阻。
故障现象 4：图像几何失真（如严重枕形失真、图像扭曲）
-
可能原因：
- 枕形校正电路故障：枕形校正信号通常由 LA78610A 产生，送到枕形校正变压器或电路，LA78610A 的枕形校正输出脚（通常是第25脚）外围元件损坏，或枕形校正变压器本身故障，就会导致图像呈“枕形”或“桶形”。
- S 校正电容失效：行偏转电路中的 S 校正电容失效也会导致图像线性不良。
-
维修思路：
- 测量关键点电压：测量 LA78610A 枕形校正输出脚（第25脚）的直流电压和波形,看是否正常。
- 检查枕形校正电路：检查枕形校正变压器、二极管、电容等元件是否损坏。
- 检查 S 校正电容：检查行偏转电路中的 S 校正电容是否鼓包、漏液或失效。
维修工具与注意事项
必备工具：
- 万用表：用于测量电压、电阻、通断。
- 示波器：强烈推荐！对于维修 LA78610A 这种小信号处理芯片至关重要，可以直观地看到同步信号、行场激励信号、RGB 波形等,快速定位问题。
- 电烙铁和吸锡器：用于拆卸和焊接芯片。
- 集成电路起拔器：安全拆卸 LA78610A 这类多引脚芯片。
- 替换的 LA78610A 芯片：作为备件。
重要注意事项：
- 安全第一：电视机内部有高压（阳极电压可达 25kV 以上），即使断电后，显像管高压嘴上的电容也可能储存电荷,维修前务必对高压电容进行放电操作。
- 先易后难：不要一上来就怀疑是 LA78610A 坏了，按照“电源 -> 行输出 -> LA78610A 及其外围”的顺序逐步排查。
- 先查外围，再换芯片：LA78610A 的故障率并不算最高，其外围的电阻、电容（尤其是电解电容）老化失效
