Modbus总线技术是一种广泛应用于工业自动化领域的通信协议，由Modicon公司（现为施耐德电气旗下品牌）于1979年推出，以其开放性、简单性和可靠性成为工业设备互连的事实标准，该技术基于主从架构，支持多种电气接口（如RS-232、RS-485、TCP/IP）和传输介质（双绞线、光纤、以太网），能够实现PLC、传感器、执行器、HMI等设备之间的数据交换，在制造业、能源管理、楼宇自动化等领域发挥着关键作用。
从技术原理来看，Modbus总线采用请求-响应机制，通信过程由主站（Master）发起，从站（Slave）被动响应，主站通过功能码（如01读取线圈状态、03保持寄存器、05写入单个线圈、06写入单个寄存器等）指定操作类型和目标从站地址，从站则根据功能码执行相应操作并返回响应数据，其数据传输格式基于帧结构，包含地址码、功能码、数据字段和CRC校验（串行通信）或LRC校验，确保数据完整性，在物理层，RS-485接口因其支持多点通信（最多32个节点，中继器扩展后可达247个）、抗干扰能力强和传输距离远（1200米/9600bps）成为主流选择；而Modbus TCP/IP则通过以太网实现高速通信（最高100Mbps）,适用于大型工业网络和远程监控场景。
Modbus总线技术的优势主要体现在三个方面：一是开放性与兼容性，协议无需授权，任何厂商均可开发支持Modbus的设备，不同品牌设备可无缝接入；二是灵活性，支持串行和以太网两种传输模式，可根据现场需求选择RTU（远程终端单元，二进制格式，高效可靠）或ASCII（文本格式，易于调试）模式；三是经济性，硬件成本低，开发难度低，且维护简单，适合中小型项目，其局限性也不容忽视：串行通信的带宽有限（最高115.2kbps），难以满足高速数据采集需求；主从架构下主站成为通信瓶颈，一旦主站故障将导致整个网络瘫痪；缺乏内置的安全机制（如加密、认证）,在需要高安全性的场景中需额外防护措施。
为更直观展示Modbus的功能码分类与应用场景,可参考以下表格：
| 功能码类别 | 功能码编号 | 功能描述 | 典型应用场景 |
|---|---|---|---|
| 离散输入 | 01（读取） | 读取离散输入状态（如开关量传感器） | 限位开关、按钮状态监测 |
| 线圈输出 | 05（写入）、15（批量写入） | 控制线圈输出（如继电器通断） | 电机启停、电磁阀控制 |
| 输入寄存器 | 03（读取） | 读取模拟量输入值（如温度、压力传感器） | 环境参数监测、流量计量 |
| 保持寄存器 | 06（写入）、16（批量写入） | 修改设备参数（如设定温度阈值） | 设备配置、PID参数调整 |

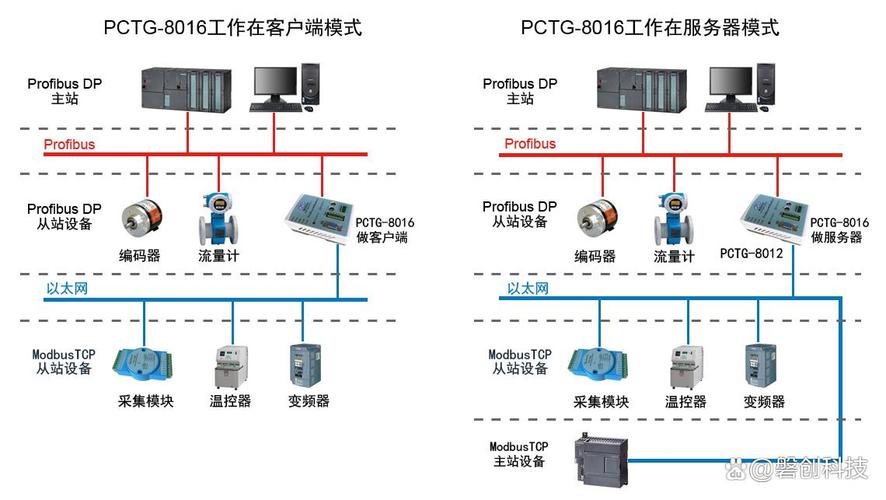

在实际应用中，Modbus总线技术的部署需注意以下几点：一是网络拓扑设计，串行网络建议采用总线型结构，避免分支过长导致信号反射；二是地址分配，为每个从站分配唯一地址（1-247），避免冲突；三是抗干扰措施，在工业环境中采用屏蔽双绞线并做好接地，减少电磁干扰；四是通信速率匹配，根据传输距离合理选择波特率（如9600bps/1200米、115200bps/100米），对于复杂系统，可通过网关将Modbus与其他协议（如Profibus、CANopen）转换,实现多协议设备互联。
相关问答FAQs
Q1: Modbus RTU和Modbus TCP/IP的主要区别是什么？
A1: Modbus RTU基于串行通信（RS-232/RS-485），采用二进制数据格式，传输距离较远（最远1200米），适用于传统工业设备；Modbus TCP/IP基于以太网，使用TCP协议封装Modbus数据，支持高速传输（最高100Mbps），适合现代工业网络和远程监控，且可直接接入互联网,但需注意网络安全防护。
Q2: 如何解决Modbus总线通信中的数据冲突问题？
A2: 数据冲突主要由主站轮询间隔过短或从站响应延迟导致，解决方法包括：优化主站轮询策略，根据从站响应时间动态调整查询间隔；增加通信中继器或切换为更高波特率的网络；在串行网络中终端电阻（120Ω）并确保拓扑结构规范；对于Modbus TCP/IP，可通过交换机的VLAN隔离不同设备组,减少网络拥塞。
