三菱伺服编码器作为数控机床、自动化生产线等高端设备的核心反馈元件，其精度和可靠性直接关系到设备的运行效能，当编码器出现故障时，需通过系统化的维修流程进行排查与修复，本文将详细解析三菱伺服编码器的维修要点。
故障诊断前的准备工作
维修前需切断设备总电源,等待放电完成并使用万用表确认电压为零，同时准备专业工具：万用表（带电容测试功能）、示波器、编码器专用连接器、绝缘电阻测试仪、酒精棉签、放大镜等，对于高分辨率编码器，需佩戴防静电手环，避免静电击伤内部电路。
常见故障现象与排查流程
通信类故障

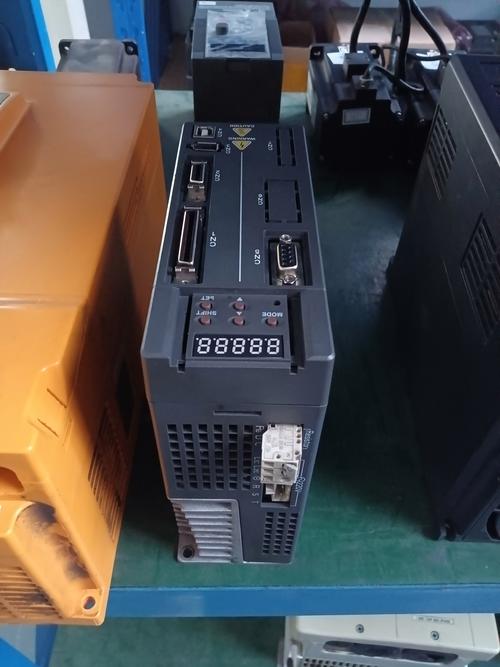

现象：驱动器显示编码器通信错误（如ALM810报警）、电机运行中抖动或无法启动。 排查步骤：
- 线路检查：断开编码器与驱动器的连接，使用万用表电阻档测量信号线（如+5V、GND、A、B、Z相）是否短路或断路，重点检查CN1接口针脚是否有氧化或松动，可使用酒精棉签清洁触点。
- 信号干扰排查：在示波器上观察A、B相波形，正常情况下应为幅值3-5V、占空比接近1:1的方波，若波形畸变或幅值过低，需检查编码器电缆是否与动力线并排敷设，建议使用屏蔽双绞线并确保屏蔽层单端接地。
- 编码器供电检测：测量编码器+5V电源电压，正常值应为4.75-5.25V，若电压偏低需排查驱动器侧电源输出或更换电缆。
精度类故障
现象：电机定位超差、运动不平滑或出现周期性误差。 排查步骤：
- 零位信号检测：手动缓慢旋转电机轴，用示波器观察Z相信号（每转一个脉冲）是否稳定出现，若Z相丢失，需检查码盘是否有脏污或划痕。
- 码盘清洁：对于光学编码器，使用无水酒精和柔软镜头纸轻轻擦拭码盘表面，避免划伤透光区域，若码盘有物理损伤，需更换码盘组件。
- 信号幅值平衡：测量A、B相信号幅值差，若超过10%，可能是LED光源或光敏元件老化，需更换对应光学部件。

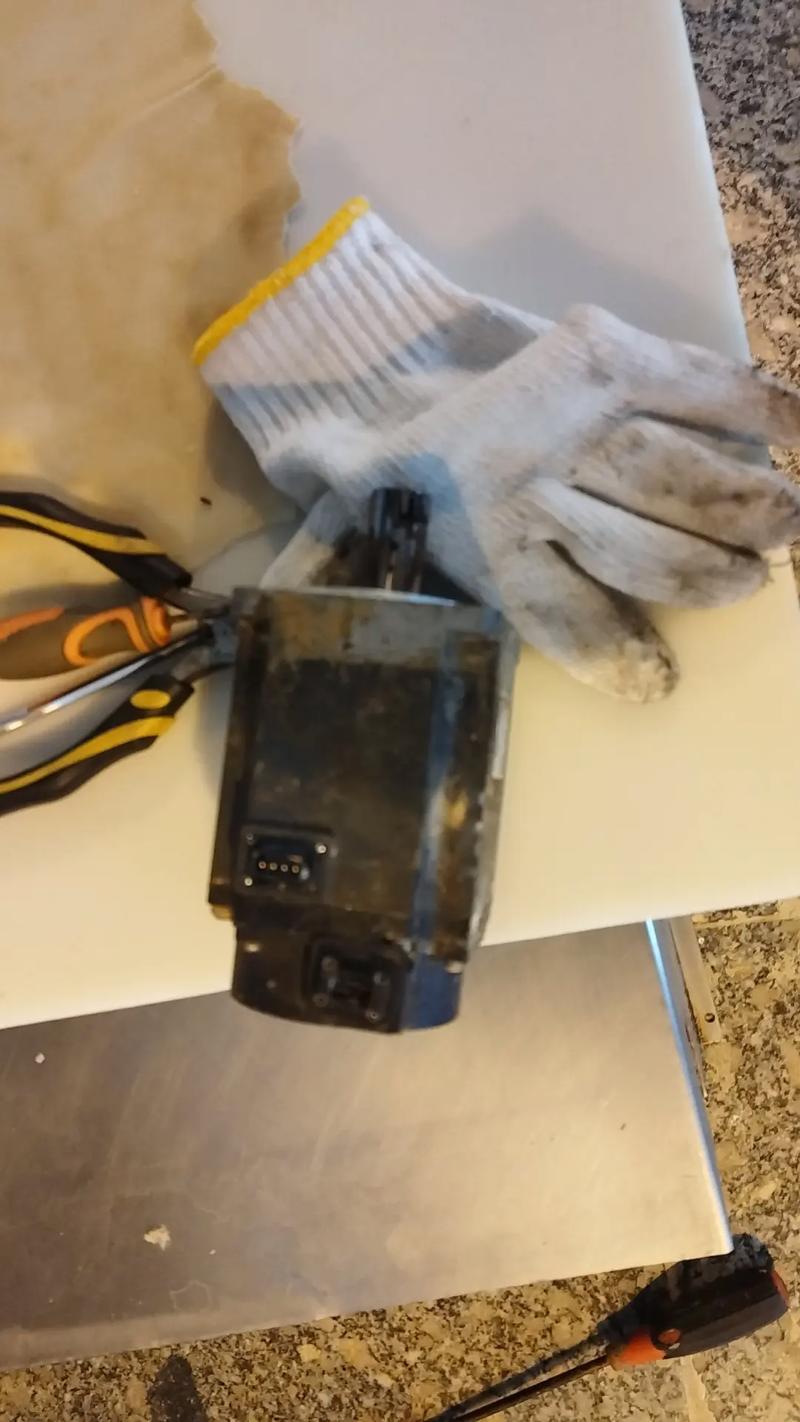

机械类故障
现象：编码器异响、转动卡顿或松动。 排查步骤：
- 轴承检查：拆开编码器外壳，检查轴承是否磨损或生锈，可通过手动转动轴感受阻力，若存在明显旷量或卡顿，需更换同型号精密轴承（如国产SFK或日本NSK品牌）。
- 联轴器检查：确认编码器与电机轴的联轴器是否松动，紧固螺丝需按规定扭矩（通常0.5-1N·m）拧紧，避免过力损坏编码器轴。
核心部件维修与更换
电路板维修

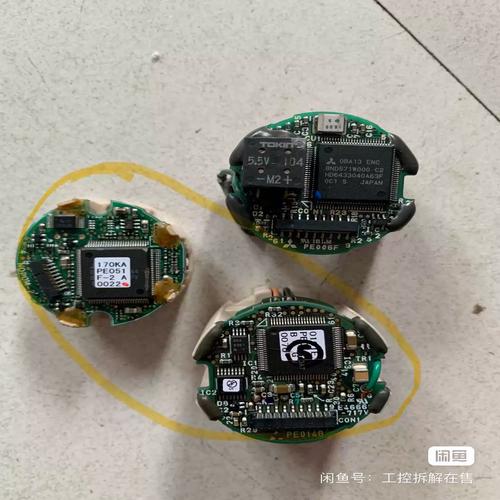

编码器电路板常见故障包括电容鼓包、芯片烧毁等，使用放大镜观察PCB板上是否有虚焊或腐蚀痕迹，重点检查电源滤波电容（通常为10μF/16V）和信号调理芯片（如AM26LS31），若电容失效，需用同规格贴片电容更换；若芯片损坏，需使用热风枪拆焊并更换原型号芯片。
码盘与传感器组件更换
对于高分辨率绝对值编码器,码盘与读数头需精密对位，更换步骤如下：
- 记录原始码盘与读数头的相对位置,可在码盘边缘做标记；
- 拆卸时使用专用卡具固定码盘,避免变形；
- 更换新码盘后,通过示波器观察A、B相信号对比度，调整读数头位置直至波形幅值最大。
编码器参数重置
部分故障需重新写入编码器参数,使用三菱专用调试软件（如MELSOFT）连接驱动器，选择“编码器初始化”选项，按照提示输入电机型号、分辨率等参数，若参数丢失，需向三菱技术支持索取原始数据包。
维修后的测试与验证
维修完成后需进行以下测试：
- 静态测试：通电测量各输出端电压，确保+5V、GND电压正常，A、B相输出在3-5V范围内。
- 动态测试：低速旋转电机轴，观察示波器A、B相信号相位差是否为90°±5°，Z相是否每转出现一个脉冲。
- 精度测试：使用激光干涉仪测量电机定位精度，三菱伺服系统通常要求重复定位精度≤±0.001mm。
预防性维护建议
为延长编码器使用寿命,建议：
- 每季度清洁编码器连接器,防止油污进入；
- 避免设备长期在高温（超过60℃）、高湿（超过85%RH）环境下运行；
- 定期检查电缆固定情况,避免因拉扯导致线路断裂。
相关问答FAQs
Q1：维修三菱伺服编码器时，如何判断是码盘损坏还是电路板故障？
A：可通过分段测试判断：断开码盘与电路板的连接，用万用表测量码盘通光电阻（正常值约为50-100kΩ），若电阻值异常或无穷大，说明码盘损坏；若码盘正常但电路板无信号输出，则需检查电路板上的放大电路或电源部分。
Q2：更换编码器后出现电机反转或定位错误，如何解决？
A：此类问题通常由相位或参数设置错误导致，首先检查A、B相信号接线是否正确（A相接A+，B相接B+）；其次在驱动器参数中设置“编码器方向”参数（Pn50A）为0或1来调整转向；最后需重新执行原点搜索操作，确保Z相信号被正确识别。
