无刷直流电机故障维修是一项系统性工作,涉及电气、机械、控制等多方面知识的综合应用，其核心在于通过现象分析原因，逐步排查，精准定位故障点，并采取针对性维修措施，最终恢复电机正常运行，以下将从常见故障类型、诊断流程、维修方法及注意事项等方面进行详细阐述。
无刷直流电机的故障表现多种多样,常见的包括电机无法启动、转速异常、振动与噪声过大、过热、失步等，这些故障可能由驱动器故障、电机本体故障、传感器故障或控制信号异常等多种因素引起，维修时需遵循由外到内、由简到繁的原则，避免盲目拆卸。
故障诊断流程
-
初步检查与外观检查：首先检查电机外观是否有明显损坏，如外壳裂纹、接线端子松动、烧焦痕迹等，检查供电电压是否正常，控制器、驱动器的指示灯状态是否异常，检查电机负载情况，是否存在卡死、过载等问题，对于使用场合恶劣的电机，还需检查进水、粉尘污染等情况。
-
参数测量与信号检测：
（图片来源网络，侵删）- 电压测量：使用万用表测量电机输入端电压是否在额定范围内，控制器输出的三相驱动电压是否平衡、正常。
- 电阻测量：断开电源，测量电机三相绕组的电阻值，判断是否存在匝间短路、断路或相间短路，正常情况下，三相电阻应基本一致且符合电机 specifications。
- 信号检测：对于带有霍尔传感器的无刷电机，需检测霍尔元件的输出信号是否正常，可用示波器观察霍尔信号的相位关系是否正确，是否存在无信号、信号异常弱或信号干扰等问题，对于无传感器无刷电机，则需检测控制器反电动势检测电路是否正常工作。
-
隔离法排查：将电机与驱动器分离，单独测试驱动器输出是否正常；或将已知正常的电机替换到原系统中，判断故障是发生在电机本体还是驱动器/控制器，这种方法可以有效缩小故障范围。
-
替换法验证：对于可疑的元器件，如驱动板上的功率管、电容、霍尔元件等，在确认参数和型号匹配的情况下，可用同型号良好元器件进行替换，观察故障是否消除。
常见故障类型及维修方法
-
电机无法启动
- 原因分析：
- 电源故障：无输入电压、电压过低或三相电压不平衡。
- 驱动器故障：功率驱动电路损坏、控制板故障、驱动信号异常。
- 电机本体故障：绕组断路、短路；转子卡死；霍尔元件损坏（对有传感器电机）。
- 控制信号故障：控制器无输出信号、信号线断路或接反。
- 维修方法：
- 检查电源开关、保险丝、接线端子，确保供电正常且电压符合要求。
- 检查驱动器指示灯,判断驱动器是否工作，用万用表测量驱动器输出的三相电压是否正常，若无输出，检查驱动板上的功率管是否击穿，驱动芯片是否工作正常，更换损坏元器件。
- 手动转动电机转子,检查是否灵活，若转子卡死，检查轴承是否损坏、是否有异物进入电机内部，更换轴承或清理异物。

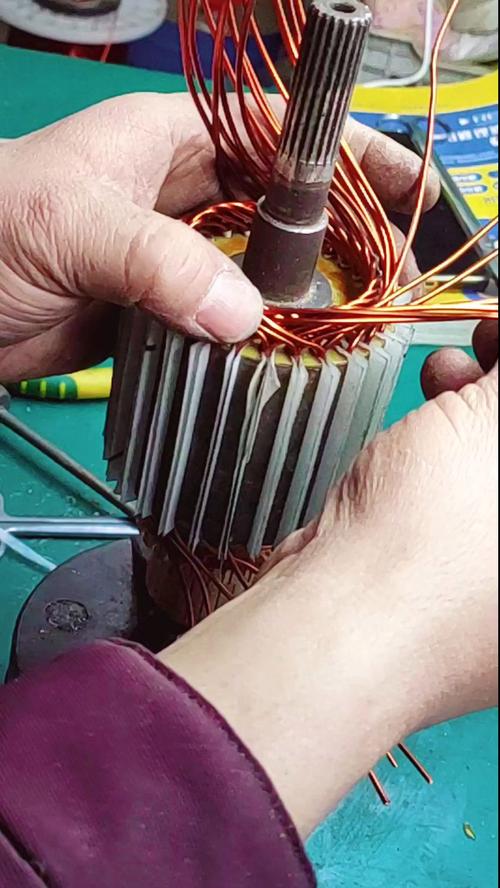

- 测量电机三相绕组电阻,判断绕组是否完好，若绕组断路或短路，需重新绕制或更换绕组。
- 对有传感器电机,检查霍尔元件供电是否正常，输出信号是否正确，可用替换法更换霍尔元件。
- 原因分析：
-
转速异常（转速过低、过高或不稳定）
- 原因分析：
- 电源电压过低或波动。
- 负载过大或过小。
- 驱动器输出电压不足或不稳定。
- 电机绕组匝间短路,导致转矩下降。
- 霍尔元件信号异常（对有传感器电机），导致换相错误。
- 控制器参数设置错误（如PID参数不当）。
- 维修方法：
- 检查并稳定电源电压。
- 检查负载情况,确保负载在电机额定范围内。
- 测量驱动器输出电压,若电压不足，检查驱动电源电路、功率管驱动电路是否正常。
- 测量电机绕组电阻,检查是否存在匝间短路，必要时重绕绕组。
- 检测霍尔元件输出信号,确保其相位正确、信号稳定，更换损坏的霍尔元件。
- 重新校准或调整控制器参数,优化PID控制。
- 原因分析：
-
振动与噪声过大
- 原因分析：
- 电机动平衡不良：转子不平衡、轴弯曲。
- 轴承损坏或磨损严重。
- 气隙不均匀：定子、转子不同心。
- 绕组故障：如匝间短路，导致磁场不均匀。
- 换相时刻不当：霍尔元件安装位置偏差或控制器换相逻辑错误。
- 维修方法：
- 检查转子是否平衡,轴是否弯曲，必要时进行动平衡校正或更换转子/转轴。
- 更换损坏的轴承。
- 检查电机定子、转子的安装同心度，调整气隙均匀。
- 检查绕组,排除短路故障。
- 重新调整霍尔元件安装角度或控制器换相参数。
- 原因分析：
-
电机过热
- 原因分析：
- 长期过载运行。
- 电源电压过高或三相电压严重不平衡。
- 电机绕组匝间短路或相间短路。
- 冷却系统故障（如风扇损坏、通风不良）。
- 轴承损坏导致转子摩擦增大。
- 频繁启停或正反转切换频繁。
- 维修方法：
- 避免长时间过载,选择合适功率的电机。
- 检查并调整电源电压至额定值,确保三相平衡。
- 测量绕组电阻,排除短路故障，重绕损坏绕组。
- 检查冷却风扇是否运转,清理风道灰尘，确保通风良好。
- 更换损坏的轴承。
- 优化控制策略,减少不必要的启停和正反转。
- 原因分析：
-
失步或堵转后反转
- 原因分析：
- 负载突变超过电机最大转矩。
- 驱动器输出电流不足。
- 传感器信号丢失或错误。
- 控制器保护电路误动作或失效。
- 维修方法：
- 检查负载是否突变,调整负载至合理范围。
- 检查驱动器电流限幅设置是否正确,驱动能力是否足够。
- 检查传感器信号,确保信号稳定可靠。
- 检查控制器保护参数设置,必要时重新调整或修复保护电路。
- 原因分析：
维修注意事项
- 安全第一：维修前务必切断电源，并对电容进行放电，避免触电危险，对于高压大功率电机，需特别注意高压部件的安全防护。
- 记录与标识：在拆卸过程中，对连接线、零部件做好标记和记录，便于安装和恢复，记录原始参数，如绕组匝数、线径、气隙等。
- 选用合格元器件：更换元器件时，务必选用同型号、同规格或性能参数不低于原厂的产品，确保维修质量和电机性能。
- 注重清洁与防护：维修后清理电机内部杂物和灰尘，必要时进行烘干处理（如因进水维修），对于特殊环境使用的电机，需做好相应的防护处理。
- 测试与试运行：维修完成后，先进行空载试运行，观察电机转速、振动、噪声、温升等情况是否正常，确认无误后，再进行负载试运行。
常见电机故障现象与可能原因对照表
| 故障现象 | 可能原因 |
|---|---|
| 无法启动 | 电源故障、驱动器故障、电机绕组断路/短路、转子卡死、霍尔元件损坏、控制信号异常 |
| 转速过低/不稳定 | 电源电压低、负载过大、驱动器输出不足、绕组匝间短路、霍尔信号异常、控制器参数不当 |
| 振动噪声过大 | 转子不平衡/轴弯曲、轴承损坏、气隙不均、绕组短路、换相不当 |
| 电机过热 | 长期过载、电压过高/不平衡、绕组短路、冷却不良、轴承损坏 |
| 失步/堵转反转 | 负载突变过大、驱动电流不足、传感器信号丢失、控制器保护故障 |
相关问答FAQs
问：无刷直流电机霍尔元件损坏后，电机会有哪些典型表现？如何快速判断？ 答：霍尔元件损坏后，对于有传感器无刷直流电机，典型表现通常包括：电机无法启动或启动后无力、转动不平稳、有明显的“咯咯”声或振动、转速忽快忽慢，严重时可能出现某一相始终无驱动电流导致电机无法正常换相，快速判断方法：使用万用表直流电压档，测量霍尔元件的供电电压（通常为5V或12V）是否正常；然后转动电机转子，同时测量各霍尔元件的输出端电压，正常情况下应有高低电平的变化（方波信号），若某个霍尔元件始终无输出或输出异常（如始终为高电平或低电平），则该霍尔元件可能已损坏，也可使用示波器观察霍尔信号的波形和相位关系，判断其是否正常。
问：维修无刷直流电机时，如果发现功率管击穿，是否只需更换功率管即可？需要注意哪些问题？ 答：发现功率管击穿后，不能仅仅更换功率管就认为维修完成，功率管击穿通常不是孤立原因，往往是由于驱动电路异常（如驱动信号过高、驱动电阻损坏、光耦损坏）、功率管本身质量不佳、电机绕组短路或过流保护电路失效等原因造成的，如果只更换功率管而不排除根本故障，新换的功率管很可能再次击穿，维修时需要注意：1）彻底检查驱动电路，包括驱动芯片、光耦、电阻、电容等元器件是否正常；2）检查电机绕组是否存在短路，避免因电机故障导致功率管二次损坏；3）检查过流保护电路是否有效，确保在异常情况下能及时切断驱动信号；4）更换功率管时，务必选择同型号、同参数或更高参数的管子，并注意安装散热和绝缘；5）更换后，建议先进行空载测试，逐步加载，观察电机工作状态和功率管温升，确保正常后方可投入使用。
