有刷控制器电路图维修是电动车维修中的核心环节,掌握其电路结构和常见故障排查方法，能快速定位问题并修复，有刷控制器主要由电源电路、驱动电路、控制信号电路和保护电路组成，各模块协同工作以实现电机的平稳运行和调速功能。

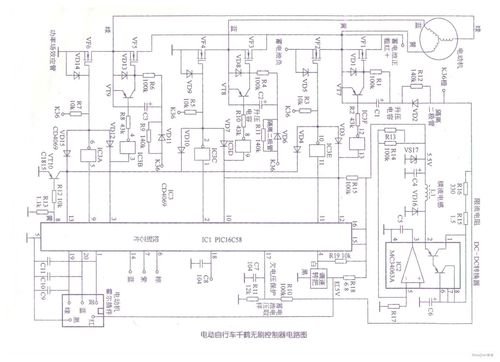

（图片来源网络，侵删）

有刷控制器电路结构与工作原理

电源电路
电源电路负责将输入的电池电压（通常为36V、48V或60V）转换为控制器内部所需的稳定电压，主要包括输入滤波电容（如470μF/100V电解电容）、稳压芯片（如7812、LM317）及滤波电路，常见故障为电容鼓包、漏液或稳压芯片击穿，导致输出电压异常，控制器无法启动。
驱动电路
驱动电路是控制器的核心，通过PWM（脉宽调制）信号控制功率管的导通与关断，从而调节电机转速，主要由PWM芯片（如TL494）、功率管（如IRF3205、MOSFET）及驱动电阻组成，当PWM信号异常或功率管损坏时，会出现电机不转、抖动或无力的情况。
控制信号电路
控制信号电路接收转把（霍尔调速器）的电压信号（通常为1-4.2V），将其转换为PWM信号驱动功率管，转把引线颜色一般为红色（电源）、黑色（地）、绿色（信号），需用万用表检测电压是否随转把转动线性变化。
保护电路
保护电路包括过流保护、欠压保护和过热保护，过流保护通常通过采样电阻（如0.01Ω/5W）检测电流，当电流超过阈值时，PWM芯片关闭输出；欠压保护通过分压电阻检测电池电压，低于设定值时切断电路。

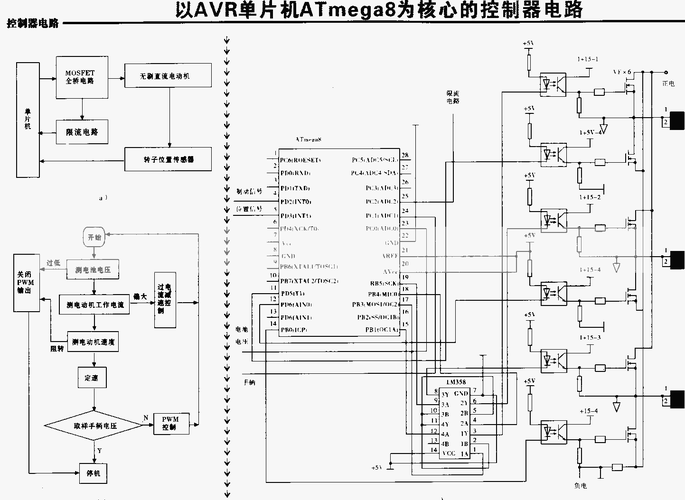

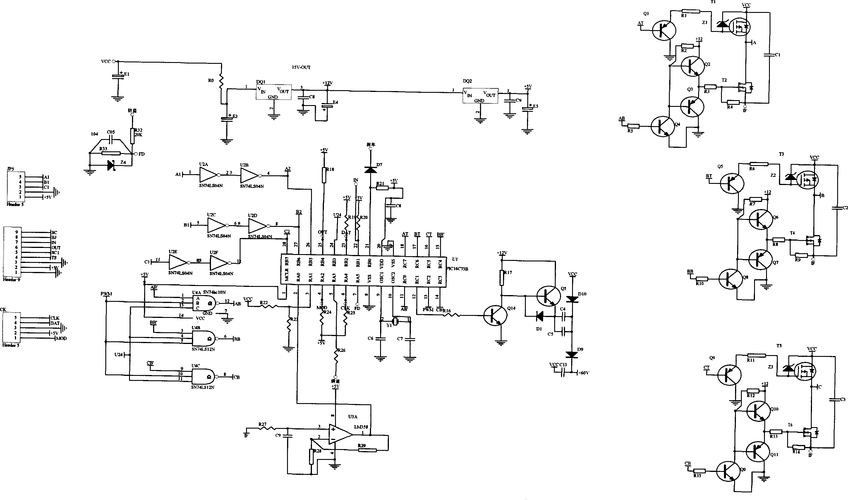

（图片来源网络，侵删）

故障现象	可能原因	维修方法
控制器无电源	保险丝熔断、输入电容短路	用万用表测保险丝通断，更换同规格保险丝；检测电容是否漏电，更换损坏电容。
电机不转	PWM信号异常、功率管击穿	测PWM芯片输出端是否有PWM波，若无则检查芯片供电及外围电路；用万用表二极管档测功率管极间电阻，若短路则更换。
电机转速不稳	转把信号波动、驱动电路接触不良	检测转把信号电压是否稳定，排查转把线路虚焊；驱动电阻或电容虚焊时，重新焊接或更换元件。
控制器过热	功率管散热不良、长时间大电流运行	检查散热片是否松动，清理灰尘；若功率管击穿导致过热，需更换功率管并检查驱动电路。

必备工具：万用表（含电压、电阻、二极管档）、示波器（可选）、电烙铁（30W以上）、焊锡丝、松香、吸锡器。
注意事项：
1. 防静电操作,避免人体静电击穿PWM芯片或功率管。
2. 更换元件前记录原电路参数,如电阻、电容的数值，避免误用。
3. 修复后需测试控制器空载和负载状态,确保调速正常、无异常发热。
