电瓶车充电器是保障电池正常使用寿命的关键设备,其维修需要掌握基本的电子电路原理和常见故障分析方法，充电器的主要功能是将220V交流电转换为适合电瓶充电的直流电，通常包括整流滤波、PWM变换、电压电流反馈控制、恒流恒压切换等环节，维修时需遵循安全规范，先断电测量关键参数，再逐步排查故障点。
充电器的基本工作原理

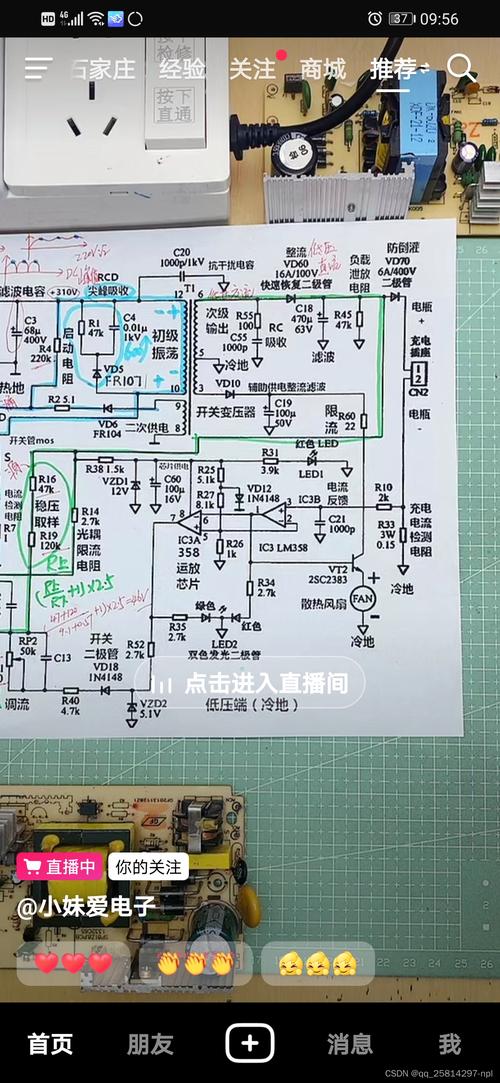

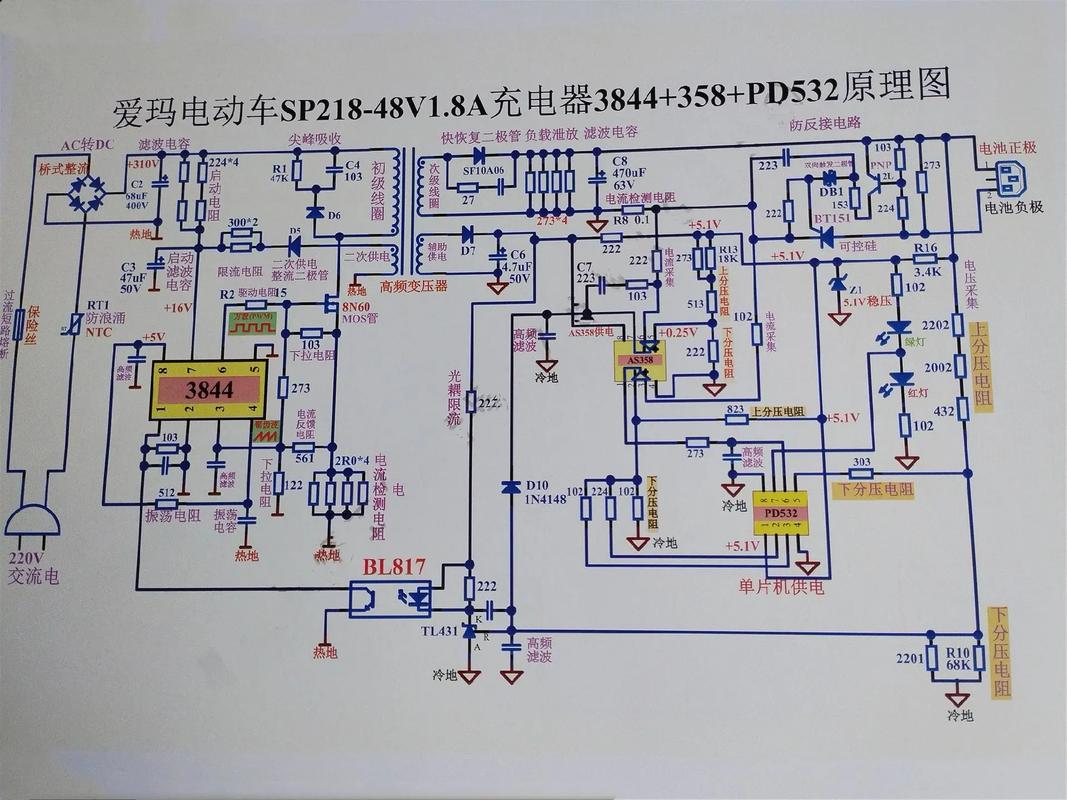

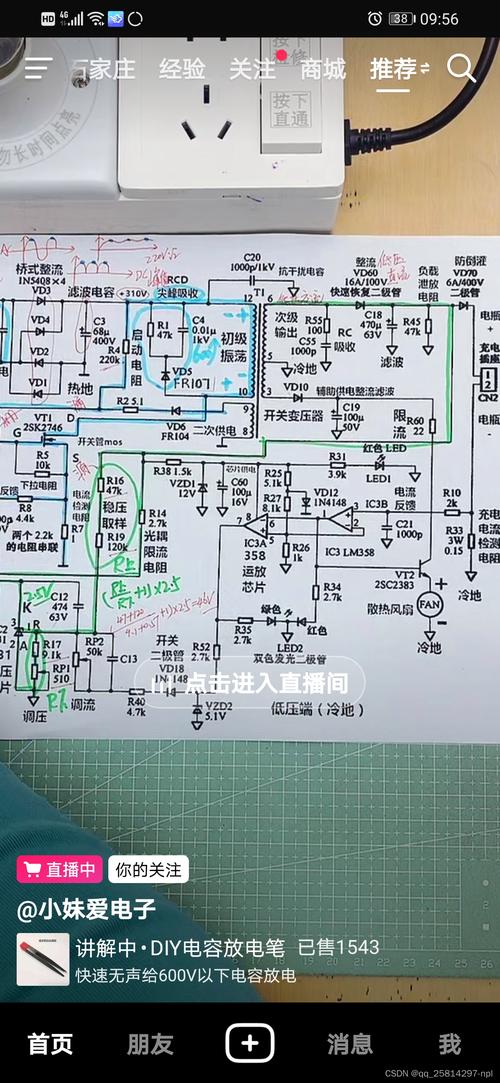

电瓶车充电器通常采用开关电源架构,核心电路由输入整流滤波、PWM控制器、高频变压器、输出整流滤波、反馈控制等部分组成，220V交流电经过桥式整流和电容滤波后变为300V左右直流电，通过PWM控制器驱动高频变压器初级绕组，次级感应出的低压交流电再经整流二极管和电容滤波输出直流电，反馈电路通过采样输出电压和电流，调整PWM占空比实现恒流（CC）和恒压（CV）控制，充电初期以恒流模式快速充电，电池电压接近设定值时切换至恒压模式，电流逐渐减小至浮充状态。
常见故障维修步骤
安全检测与初步判断
维修前需用万用表测量输入输出端是否短路,特别是大滤波电容（通常为400V/100μF以上）可能因鼓包、漏电导致故障，确认电源开关管（如MOSFET）是否击穿，可通过测量D-S极电阻判断，若阻值接近0则已损坏，同时检查保险丝是否熔断，熔断多因后级短路或电网浪涌引起。
输入级电路维修
输入级包括压敏电阻、保险丝、互感滤波器、整流桥等，若保险丝熔断且整流桥击穿，需同时更换整流桥（如GBU系列）和滤波电容，压敏电阻（MNK）若破裂则需更换，其作用是吸收电网尖峰电压，互感滤波器开路会导致充电器无输出，可用万用表测量电感两端通断。
PWM变换电路维修
PWM控制器（如UC3842、TL494）是核心部件，其工作电压（通常为12-20V）异常会导致无输出，需测量启动电阻（如100kΩ）是否开路，以及供电电路的稳压二极管（如18V稳压管）是否击穿，高频变压器初级绕组短路会引起电流过大，可通过测量初级电感值判断（正常值约几十mH至几百mH），开关管（IRF840等）损坏时，需检查驱动电阻是否变质，避免新管再次击穿。
输出级电路维修
输出级包括整流二极管（如肖特基二极管SR160）、滤波电容、采样电阻等，若输出电压偏低且纹波过大，可能是整流二极管正向压降增大或电容容量衰减，采样电阻（通常为0.1Ω/5W）阻值变化会导致电流反馈异常，需用精密万表测量，充电指示灯电路通常由运放（如LM358）和光耦（如PC817）组成，光耦失效会导致恒压模式无法切换。
反馈控制电路维修
电压反馈通过光耦将输出电压信号送回PWM控制器,若光耦发光二极管或光敏三极管损坏，会导致输出电压失控，可测量光耦原副极间电阻，正常时正向导通、反向截止，TL431精密稳压器是常用的电压基准源，其R、K、A极间电压异常（正常参考端2.5V）会导致反馈失效。
关键元器件参数对照表
| 元器件类型 | 常用型号 | 参数范围 | 故障现象 |
|---|---|---|---|
| 输入滤波电容 | 400V/100μF | 容量偏差≤20% | 鼓包、漏电导致保险熔断 |
| PWM控制器 | UC3842 | 工作电压8-34V | 无输出、电压振荡 |
| 开关MOSFET | IRF840 | 耐压500V/8A | 击穿导致保险熔断 |
| 输出整流二极管 | SR160 | 100V/16A | 正向压降增大导致输出低 |
| 采样电阻 | 1Ω/5W | 精度±1% | 阻值变化导致电流失控 |
| 光耦 | PC817 | CTR≥50% | 失效导致电压不稳定 |
维修注意事项
- 安全防护：维修时需在隔离变压器下操作，避免触电，更换大电容后需先放电，防止残余电荷损坏元件。
- 参数匹配：更换开关管、整流二极管时需注意耐压和电流参数，如MOSFET耐压应大于500V，整流二极管电流需大于输出电流的1.5倍。
- 动态调试：修复后需用假负载（如汽车灯泡）测试输出电压，空载时电压可能偏高，但接入负载后应稳定在设定值（如48V充电器输出约59V）。
- 散热处理：大功率元器件需添加散热硅脂，特别是开关管和整流二极管，过热会导致参数漂移或再次损坏。
相关问答FAQs
Q1：充电器插电后指示灯不亮，但保险丝未熔断，如何排查？
A：首先检查电源线是否断裂，可用万用表通档测量，若线路正常，测量输入滤波电容两端是否有300V直流电压，若无则可能是互感滤波器开路或整流桥虚焊，若有300V电压但无输出，需重点检查PWM控制器是否起振，测量其7脚电压（正常为12-18V），若电压过低则检查启动电阻和供电电路。
Q2：充电器输出电压过高（如48V充电器输出超过70V），可能的原因是什么？
A：输出电压过高通常是由于反馈电路失效导致PWM控制器失去控制，首先检查电压采样电阻是否阻值变大，再测量TL431的参考端电压（正常2.5V），若异常则更换TL431，若TL431正常，需检查光耦是否导通，光耦原副极间短路会导致反馈信号无法传递，最终使输出电压失控。
