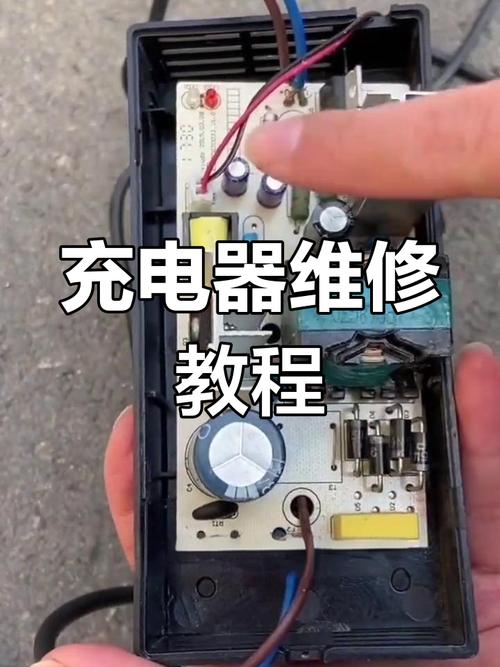

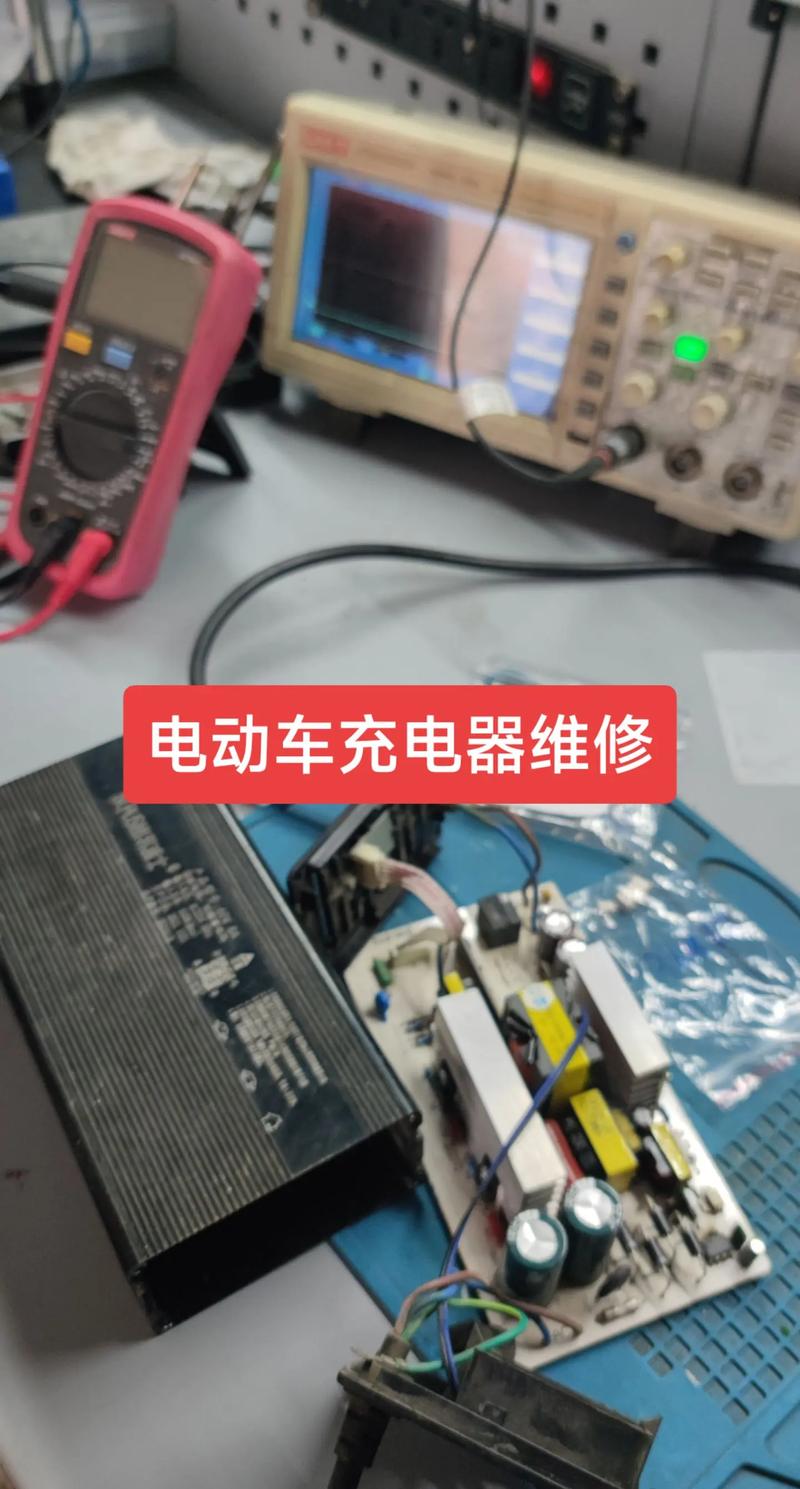

60v充电器维修实例通常涉及电源模块、充电控制电路及保护电路的故障排查，以下以某品牌60v铅酸电池充电器为例，详细拆解维修流程，涵盖常见故障现象、原因分析及解决方法，帮助维修人员快速定位问题。
故障现象一：通电后无电压输出，指示灯不亮
此类故障多集中在电源输入及转换电路，首先检查交流输入端保险管是否熔断，若保险管发黑或断裂，说明后级存在短路，使用万用表二极管档检测整流桥（如GBU系列）的四个二极管，若发现任一极管击穿短路，需更换同型号整流桥，若整流桥正常，进一步测量开关管（如MOS管IRF840）的D-S极间电阻，若阻值接近0Ω，则开关管已损坏，需更换并检查其驱动电阻（如10Ω/5W）是否烧毁，电源转换电路的PWM控制器（如UC3842）是关键，测量其7脚VCC电压是否正常（启动电压约16V，工作电压约10-13V），若电压异常，检查反馈电路的光耦（如PC817）及稳压管（如4.3V），常见为光耦老化导致反馈中断，更换后即可恢复。
故障现象二：输出电压低，且伴有异响
输出电压低通常与充电控制或滤波电路相关，首先测量输出端滤波电容（如2200μF/63V）容量是否下降，用容表检测或代换法验证，若电容鼓包或ESR值增大，需更换同规格电容，若电容正常，检查充电IC（如LM358）的基准电压是否稳定，其2脚基准电压应为2.5V左右，若偏差过大，可能需更换IC，输出整流二极管（如肖特基二极管SB560）正向压降过大也会导致电压下降，用万用表二极管档测量，若压降>0.5V，需更换，异响多来自变压器，若变压器因绝缘漆老化发出“滋滋”声，需重新浸漆或更换变压器，同时检查开关频率是否异常（正常约50-60kHz）。
故障现象三：充电指示灯闪烁，无法充满电
此类故障多与电池保护电路或充电电流检测相关，首先测量充电电流，若电流远低于标称值（如3A），检查采样电阻（如0.1Ω/5W）是否阻值变大或开路，采样电阻是控制充电电流的关键，阻值变化会导致电流反馈异常，若采样电阻正常，检查温度传感器（如NTC）是否失效，充电器通过NTC检测电池温度，若传感器短路或断路，充电器会进入保护状态，充电继电器（如12V/30A）触点氧化也会导致电流不稳定，用砂纸打磨触点或更换继电器，对于智能充电器，若充电协议芯片（如DS2730）损坏，可能导致无法识别电池，需更换协议芯片并重新匹配参数。
维修工具与备件清单
| 类别 | 常用工具/备件 |
|--------------|----------------------------------|
| 测量工具 | 万用表、示波器、电容表、负载仪 |
| 电源模块 | 整流桥、MOS管、PWM控制器（UC3842）|
| 充电控制 | 光耦（PC817）、运放（LM358）、采样电阻 |
| 滤波与保护 | 滤波电容、肖特基二极管、温度传感器 |
| 机械部件 | 保险管、变压器、充电继电器 |
维修注意事项：
- 断电后需对大电容放电,避免触电；
- 更换元件时注意参数匹配,如MOS管的耐压值需高于工作电压1.5倍以上；
- 焊接后检查是否有虚焊或短路,特别是高压区域；
- 维修后需用负载仪测试满载输出电压及纹波（纹波应≤100mV）。
相关问答FAQs
Q1：充电器输出电压正常，但充电时电池发烫，是什么原因？
A：通常因充电电流过大或充电失控导致，需检查采样电阻是否阻值变小（如从0.1Ω降至0.08Ω），导致电流采样值偏低，充电IC误判为大电流而持续输出，若PWM控制器反馈回路开路，也会导致输出电压过高，需重点检查光耦及稳压电路。
Q2：充电器指示灯亮，但连接电池后无充电电流，如何排查？
A：首先检查充电输出端接线是否松动，电池端电压是否过低（如低于44V，充电器可能因欠压保护不启动），若电池正常，测量充电继电器是否吸合，用万用表检测继电器线圈两端电压，若无电压，检查驱动三极管（如8050）是否击穿；若有电压但继电器不吸合，需更换继电器，最后检查充电IC的输出端是否有PWM信号，若无信号，多为IC损坏。
