超宽带天线理论与技术是现代无线通信领域的重要组成部分，尤其在短距离高速数据传输、雷达探测、无线传感网络等应用中具有不可替代的作用，超宽带技术定义为相对带宽（带宽与中心频率之比）大于10%或绝对带宽超过500MHz的无线通信技术，其天线作为系统的关键前端部件，性能直接影响整个通信链路的效能，以下从理论基础、关键技术、设计挑战及发展趋势等方面展开详细阐述。
超宽带天线的理论基础涉及电磁场理论与天线辐射机理的深度融合，与传统窄带天线不同，超宽带天线需要在极宽的频带内实现稳定的辐射特性，这要求其电流分布、阻抗匹配和方向图在整个频带内保持一致性，根据传输线理论，天线的输入阻抗与馈电结构、辐射单元的几何形状密切相关，而超宽带天线的宽阻抗特性通常通过特殊结构实现，如渐变结构、分形结构或多模谐振设计，Vivaldi天线利用指数渐变结构实现从低频到高频的平滑过渡，而单极子天线通过加载寄生单元或采用锥形结构扩展带宽，超宽带天线的时域特性也至关重要，其脉冲保真能力决定了系统对信号的还原度，这要求天线具有极低的色散和群延迟波动,通常通过优化天线电流路径和采用对称结构来实现。

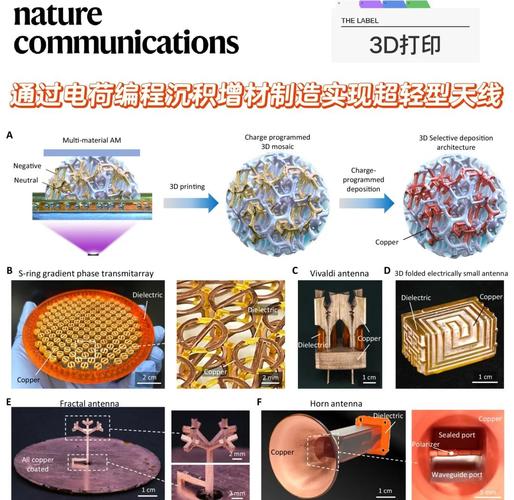

在关键技术方面，超宽带天线的设计与制造涉及多方面的创新，首先是馈电技术，常见的包括共面波导馈电、微带线馈电和渐变线馈电，其中共面波导馈电因其易于集成、辐射损耗低等优点被广泛应用，其次是辐射单元的结构设计，分形几何（如Koch曲线、Sierpinski三角形）通过自相似性实现多频谐振，从而扩展带宽；而超材料结构则通过人工设计的电磁响应特性，实现阻抗匹配和方向图调控，小型化是超宽带天线的重要研究方向，尤其在移动设备和物联网终端中，技术手段包括采用高介电常数基底、加载短路探针、利用地板缺陷结构等,下表对比了几种典型超宽带天线的性能特点：
| 天线类型 | 带宽范围 | 增益(dBi) | 小型化程度 | 主要优势 | 局限性 |
|---|---|---|---|---|---|
| Vivaldi天线 | 3-18GHz | 5-10 | 中 | 高增益、宽频带 | 体积较大 |
| 分形单极子天线 | 2-11GHz | 2-5 | 高 | 结构简单、易集成 | 低频性能受限 |
| 超材料天线 | 4-20GHz | 6-12 | 高 | 小型化、可调控方向图 | 设计复杂、成本较高 |
| 双锥天线 | 5-10GHz | 3-8 | 低 | 极宽频带、功率容量大 | 体积庞大、不易集成 |
超宽带天线在实际应用中面临诸多挑战，首先是电磁兼容性问题，由于超宽带系统工作在极宽频带，易对其他无线系统（如Wi-Fi、蓝牙）造成干扰，因此需要通过频率选择表面、滤波器设计或动态频谱管理技术来抑制带外辐射，其次是多径效应与极化失配，在复杂环境中，超宽带信号的反射和散射会导致接收信号畸变，通过采用圆极化天线或MIMO技术可有效改善信道容量，制造公差和材料损耗也对天线性能产生影响，尤其是在毫米波频段，导体损耗和介质损耗会显著降低辐射效率，需采用高精度加工工艺（如LTCC工艺）和低损耗材料（如 Rogers RT/duroid）。
超宽带天线技术将向更高频段（如太赫兹）、可重构、智能集成方向发展，太赫兹超宽带天线在生物医学成像和安全检测领域潜力巨大，但其设计需克服表面波损耗和衍射限制；可重构天线通过PIN二极管、MEMS开关等实现频率、方向图和极化状态的动态调控，以适应多场景需求；而与5G/6G通信、人工智能的结合，将推动超宽带天线向智能化、自适应化演进，例如通过机器学习算法优化天线参数设计,或结合无线能量传输技术实现天线的一体化多功能设计。
相关问答FAQs
Q1：超宽带天线与传统窄带天线的主要区别是什么？
A1：超宽带天线与传统窄带天线的核心区别在于工作带宽和设计目标，传统窄带天线通常在单一或少数几个谐振频率点附近工作，带宽较窄（一般小于10%），设计重点在于优化特定频点的阻抗匹配和方向图；而超宽带天线需要在极宽频带（相对带宽>10%或绝对带宽>500MHz）内保持稳定的辐射特性，其设计更注重频带内的一致性、时域脉冲保真度以及抗多径能力，结构上常采用渐变、分形或超材料等特殊设计以实现宽带阻抗匹配。
Q2：如何解决超宽带天线的小型化与带宽之间的矛盾？
A2：解决超宽带天线小型化与带宽矛盾的常用方法包括：①采用高介电常数或磁导率材料，减小电磁波波长，从而缩小天线尺寸；②加载短路探针或缺陷地结构，通过引入寄生电容和电感来谐振扩展低频带宽；③利用分形几何或自相似结构，在有限空间内容纳多个谐振模式，实现多频段覆盖；④结合超材料或超表面技术，通过人工电磁结构调控电流分布，在保持带宽的同时压缩尺寸，但需注意，过度小型化可能导致辐射效率下降或方向图畸变,需通过仿真优化和实验调试平衡性能。
