三星S9主板维修是一项需要专业知识和精密操作的技术工作，涉及电路检测、元器件更换及焊接工艺等多个环节，维修过程中，借助清晰的彩图指南能大幅提升操作准确性和效率，以下是详细维修步骤及注意事项,结合彩图关键点进行说明。
（图片来源网络，侵删）
维修前准备与工具清单
在动手维修前，需准备好以下工具和材料,确保操作环境安全无静电：
- 基础工具：防静电手环、精密螺丝刀套装（含十字、Y型螺丝刀）、镊子（尖头和弯头）、热风枪、电烙铁（温度可调）、吸锡器、万用表（含二极管档、电压档）、放大镜或显微镜。
- 耗材：助焊膏、松香、焊锡丝、清洁剂（如无水酒精）、 replacement元器件（如电源IC、CPU供电芯片、电容等，需提前确认型号）。
- 参考资料：三星S9主板彩图电路图（标注各测试点、供电线路、信号走向）、维修手册（含故障代码对应表）。
工具使用注意事项：
- 热风枪温度控制在300-350℃，避免高温损坏周边元器件；
- 电烙铁温度建议350-380℃，焊接时间不超过3秒,防止虚焊或焊盘脱落。
主板故障判断与关键检测点
结合彩图电路图，通过万用表检测关键点位电压，快速定位故障模块：
| 故障现象 | 检测点位（参考彩图标注） | 正常电压值 | 异常处理 |
|---|---|---|---|
| 无法开机 | U2电源IC（VBAT_TEST点） | 7-4.2V | 检测电池接口、电源IC是否虚焊或损坏 |
| 屏幕无显示 | U8显示驱动芯片（VDD18_TEST点） | 8V±0.1V | 检查排线接口、滤波电容是否鼓包 |
| WiFi/蓝牙失灵 | U10射频模块（3V3_RF_TEST点） | 3V±0.1V | 检测射频供电晶振是否起振 |
| 充电异常 | U3充电IC（ACIN_TEST点） | 5V-12V | 检测充电接口、充电IC周边电阻电容 |
彩图辅助技巧：
（图片来源网络，侵删）
- 彩图中通常会用不同颜色标注供电线路（红色为5V、蓝色为1.8V）、地线（黑色）和信号线（绿色），检测时需对照颜色区分；
- 虚焊点在彩图中常用“⚠️”标记,重点检查BGA芯片引脚和USB接口等受力区域。
主板拆解与焊接操作流程
-
拆解步骤：

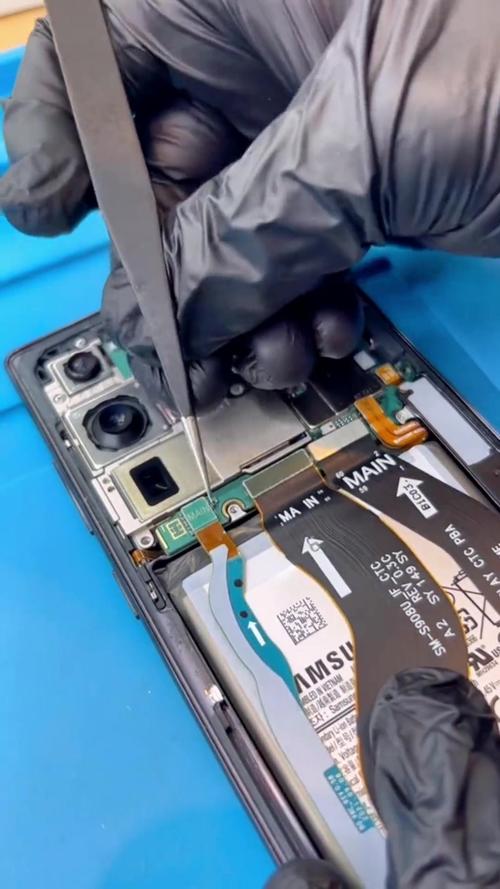

- 断开电池排线，使用Y型螺丝刀依次拆卸主板螺丝（彩图会标注螺丝长度差异，避免错装）；
- 轻撬主板排线接口，避免折断卡扣（彩图中排线接口处有“▲”标记，提示拆卸方向）。
-
焊接操作：
- 更换BGA芯片：热风枪均匀加热芯片至焊锡熔化（温度340℃，风速3档），用吸锡器清理焊盘，涂上助焊膏后对准位置重新焊接；
- 贴片元件焊接：用镊子夹取元器件，蘸取少量焊锡置于焊盘，电烙铁快速焊接后清洁残留助焊剂。
彩图关键提示：
- 主板背面屏蔽罩需用热风枪软化后拆卸，避免划伤下方电路；
- 焊接后用放大镜检查是否有连锡,特别是CPU供电芯片引脚密集区域。
维修后测试与常见问题解决
- 测试流程：装回主板后，先不装屏幕和后盖，连接电源测试能否触发开机（电流表显示0.5A-1A为正常）；
- 常见问题：
- 开机无电流：检查电源IC周边电容是否短路，彩图中电容位置标有“C”前缀编号；
- 屏幕花屏：检查显示排线是否插紧,或U8驱动芯片焊接是否牢固。
相关问答FAQs
Q1：三星S9主板维修时，如何判断CPU是否需要更换？
A：通过彩图标注的CPU供电测试点（如VDDQ_CPU_TEST）检测电压是否正常，若供电正常但手机仍无法开机，且排除其他芯片故障后，可能是CPU虚焊或损坏，需用X光机或专业检测仪进一步确认，不建议自行更换CPU,需返厂或由专业维修点处理。
（图片来源网络，侵删）
Q2：维修后出现WiFi信号弱的问题，如何通过彩图排查？
A：参考彩图中的WiFi模块电路图，检测射频供电点（3V3_RF_TEST）和晶振（Y1）两端电压（晶振应有1.5-2V电压），若电压正常，检查WiFi模块天线接口是否松动（彩图中天线接口标有“ANT”），或更换WiFi模块尝试，若问题依旧，可能是基带信号故障,需进一步检测射频线路。
