伦茨变频器维修oc1故障是工业设备维护中常见的问题，oc1故障通常指变频器过流报警，即输出电流超过额定值或设定的保护阈值，可能导致设备停机、损坏功率器件甚至引发安全事故，要有效解决oc1故障，需从故障现象、原因分析、检测流程到维修处理进行全面排查，并结合实际案例和经验总结规律,以下是详细的维修指南。
oc1故障的基本原理与常见表现

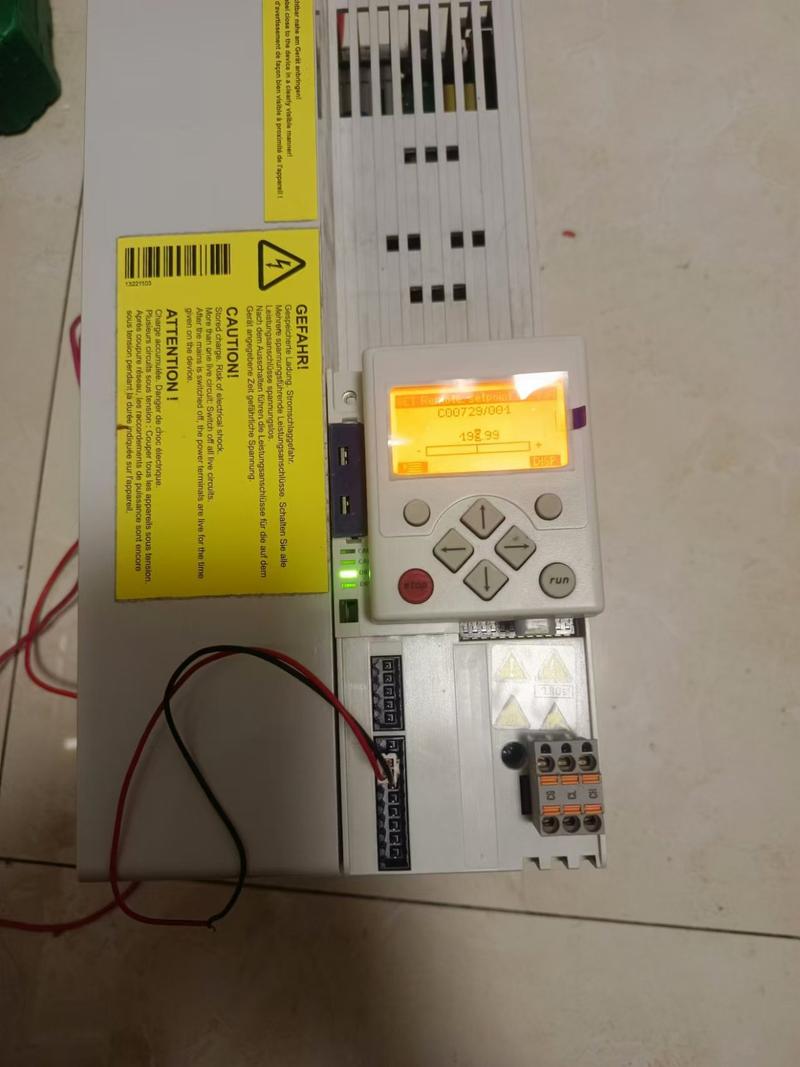

伦茨变频器的oc1故障核心是电流检测环节触发了保护机制，其工作原理是通过直流母线电流传感器或输出电流互感器采集电流信号，经内部CPU处理后与设定阈值比较，一旦超过限值立即封锁IGBT触发信号，停止输出并报警，常见表现包括：变频器上电即报oc1（无输出）、启动瞬间报oc1、运行中突发oc1停机，伴随可能的显示屏电流数值异常、功率模块过热等现象，根据故障发生阶段，可分为上电预充电过流、启动冲击过流、运行负载突变过流三类,需针对性排查。
oc1故障的系统性排查流程
外部因素排查（占比约40%）
外部负载及供电异常是oc1故障的首要诱因,需优先排除：
- 电机负载问题：电机绕组短路、匝间绝缘损坏、轴承卡死或机械负载卡滞会导致电机电流激增，可通过断开电机连接，空试变频器（无电机运行）观察是否仍报oc1,若故障消失则锁定负载问题。
- 电缆与接线检查：电机电缆过长（超过100米未加装输出电抗器）、电缆相间短路或对地短路、接线端子松动接触不良，均可能引起电流检测异常，重点检查电缆绝缘电阻（使用兆欧表测量相间及对地绝缘，应≥1MΩ）。
- 供电电源异常：输入电压过高、缺相、电压波动过大或电源内阻过大，可能导致母线电压不稳定，引发过流保护，需用万用表测量输入电压三相平衡度及波动范围（允许波动±10%）。
变频器内部检测（占比约60%）
若外部因素排除，故障则源于变频器内部,需逐步拆机检测：
- 功率模块检测：功率模块（IGBT）是过流故障的高发部件，需使用万用表二极管档检测模块三相输出端与直流母线P/N之间的正反向特性，正常情况下，P-U、P-V、P-W正向压降约0.5V，反向无穷大；N-U、N-V、N-W反向压降约0.5V，正向无穷大，若存在短路或阻值异常,需更换模块。
- 电流检测电路：包括霍尔传感器、采样电阻及调理电路，断电后测量采样电阻阻值是否与标称值一致（常见为0.01Ω-0.1Ω，精度±1%），检查霍尔传感器供电电压（通常为±5V或±15V）及输出信号波形（使用示波器观察，启动时应为线性变化的电压信号），若传感器损坏或采样电阻漂移,需更换同型号元件。
- 驱动电路检查：驱动电路异常可能导致IGBT导通不完全或直通，引发过流，需测量驱动光耦或驱动芯片的输出波形（使用示波器，正常为10-20V的方波脉冲），检查上电电阻、栅极电阻是否烧毁或开路（栅极电阻通常为10-100Ω，用于抑制振荡）。
- 控制主板与软件：控制主板故障或软件参数设置错误也可能引发oc1，检查参数设置是否合理，如加速时间过短（电机启动电流过大）、转矩提升过高（导致磁路饱和）、电流保护阈值是否误设，尝试恢复出厂参数后重新设置，若仍故障，需检查主板上的MCU、存储器及周边元件是否有虚焊或损坏。
关键检测数据参考表
| 检测项目 | 正常值范围 | 异常表现 | 可能原因 |
|---|---|---|---|
| 电机绝缘电阻 | 相间≥1MΩ，对地≥1MΩ | 绝缘电阻＜0.5MΩ | 电机绕组受潮、老化或短路 |
| 功率模块P-U正向压降 | 4-0.6V（红表笔P，黑表笔U） | ＜0.3V或＞0.8V | IGBT模块损坏或驱动电路异常 |
| 采样电阻阻值 | 标称值±1%（如0.01Ω±0.0001Ω） | 阻值增大或开路 | 电阻过流烧毁或老化 |
| 驱动波形 | 10-20V方波，脉冲上升沿＜1μs | 波形畸变、无输出或幅值不足 | 驱动光耦/芯片损坏、供电异常 |
维修案例与经验总结
案例1：某台伦茨9300变频器启动时报oc1，断开电机后故障消失，测量电机绝缘电阻为0.2MΩ，拆解电机发现绕组因潮湿出现匝间短路，更换电机后故障排除，经验：对于启动时报oc1的设备，优先检查电机绝缘及机械负载,避免盲目拆机变频器。
案例2：某变频器运行中突发oc1，检查功率模块P-U短路，更换模块后试机再次报oc1，进一步检测驱动电路发现上电电阻（220kΩ）开路，导致驱动电压不足，IGBT导通不完全，更换电阻后恢复正常，经验：功率模块损坏后，务必同步检查驱动电路,避免新模块再次损坏。
维修注意事项
- 安全防护：断电后需等待母线电容放电（至少5分钟），使用万用表确认直流母线电压为零后再操作,防止电容残留电压击伤人员或损坏元件。
- 元件替换：更换功率模块、驱动芯片等关键元件时，需选用原型号或兼容型号，确保电气参数一致；焊接时使用防静电烙铁,避免静电损坏元件。
- 参数优化：维修后需重新设置变频器参数，根据负载特性调整加速时间、转矩提升、过流保护阈值等,避免参数不匹配导致再次故障。
相关问答FAQs
问题1：变频器上电即报oc1，未启动电机，应如何排查？
解答：上电即报oc1多为内部短路或检测电路异常，首先断开电机负载，若仍报oc1，则故障在变频器内部，重点检查：①直流母线是否短路（测量P+、N-间电阻，正常应＞几百kΩ）；②功率模块是否击穿（用万用表二极管档检测模块三相输出与P/N间是否短路）；③电流检测电路是否异常（检查采样电阻、霍尔传感器是否损坏），若以上正常，可能是控制主板驱动信号错误,需检查主板驱动输出电路。
问题2：变频器运行中偶尔报oc1，且故障时有时无，如何定位？
解答：间歇性oc1故障多由接触不良或热稳定性问题导致，排查步骤：①检查接线端子、功率模块端子是否松动（断电后测量接触电阻）；②使用红外测温仪检测功率模块、驱动芯片在运行中温度是否异常（温度超过80℃可能存在元件老化）；③检查输出电缆是否受电磁干扰（加装磁环或屏蔽电缆）；④若怀疑软件问题，可通过记录故障时的电流、频率等参数，分析是否因负载突变或参数设置不当导致，重点排查接触不良和热元件,此类故障需在运行状态下动态检测。
