维修实例：一盏户外防水LED路灯驱动电源不亮
故障现象与初步判断

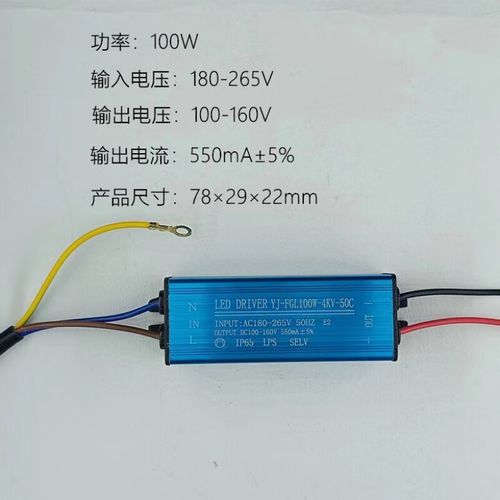

- 设备：一盏30W的户外LED路灯，型号为XYZ-30W。
- 现象：灯完全不亮,更换到其他已知正常的灯头上也无法点亮。
- 初步判断：由于负载（LED灯珠）本身无法轻易测试，且电源是独立的，高度怀疑问题出在驱动电源上。
安全准备与外部检查
安全第一！ 在维修任何开关电源前,必须做好安全措施。
- 工具准备：
- 万用表（必备,最好有电容档）
- 隔离变压器（强烈推荐，用于将待修设备与市电电网隔离,防止触电和烧毁电脑等设备）
- 电烙铁、吸锡器、焊锡丝
- 小刀、镊子、放大镜
- 绝缘胶带、热熔胶枪（用于修复后重新密封）
- 外部检查：
- 目视检查：电源外壳是否有严重变形、破裂或烧焦的痕迹。
- 气味检查：靠近电源接口处闻一下,是否有明显的焦糊味或电子元件烧毁的异味。
- 输入/输出测试：
- 用万用表电阻档（200Ω档）测量电源的输入端（L/N线），正常情况下，会有一个几百千欧的阻值，并且随着万用表内部电池的充电，阻值会缓慢上升，如果阻值为0Ω或非常小,说明输入端有严重短路。
- 用万用表电阻档测量输出端（+/-极），正常情况下，应该有一定的阻值（几十到几百欧），且正反向阻值差异不大，如果阻值为0Ω，说明输出端短路（可能是LED灯珠烧毁导致，但也可能影响到电源内部）。
本实例检查结果：
- 外壳完好,无烧焦痕迹。
- 无明显焦糊味。
- 输入端L/N之间有一定阻值，且会变化,初步排除输入端严重短路。
- 输出端+/-之间阻值约为50Ω,正常。
初步结论：电源内部可能存在开路性故障或软故障,需要拆解进一步检查。
拆解（关键步骤：破坏防水密封）
防水电源的“致命弱点”就是它的密封性，粗暴拆解会破坏防水结构,导致维修失败。
（图片来源网络，侵删）
-
识别密封方式：常见的有环氧树脂灌封和硅胶圈/密封胶密封。
- 环氧树脂灌封：电源内部元件完全被一块硬质的树脂包裹，这种电源通常无法维修，或者维修成本极高,直接更换是唯一选择。
- 硅胶圈/密封胶密封：电源外壳由两部分（通常是上盖和下壳）组成，中间有一圈黑色或透明的硅胶密封圈，或者用防水胶密封,这种电源有维修价值。
-
本实例拆解：
- 观察电源外壳，发现是上下壳结构，中间有一圈凹槽,里面嵌着黑色硅胶密封圈。
- 使用小刀或薄撬片，沿着外壳接缝处小心地撬开，动作要轻柔,避免划伤或损坏塑料外壳。

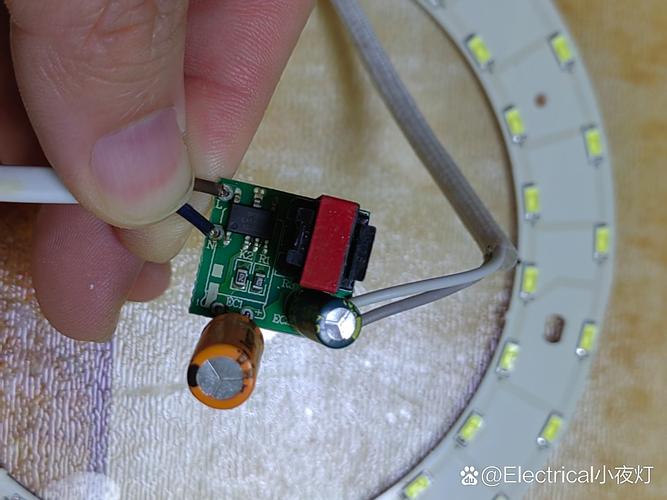

- 撬开一部分后，会看到内部的电路板，上面还覆盖着一层防水灌封胶（通常是透明的硅胶或白色胶状物），这一层是为了防潮和抗震,不影响维修。
- 用镊子或小刀将电路板上的这层灌封胶小心地剥离，露出下面的电子元件。注意不要用蛮力，以免损坏元件或焊盘。
电路分析与故障排查
我们可以看到驱动电源的核心电路了,一个典型的隔离式LED驱动电源主要包括：
- 输入整流滤波电路：AC输入 -> 保险丝 -> 桥式整流 -> 滤波电容。
- PFC（功率因数校正）电路（中高端电源才有，本实例30W可能没有）。
- DC-DC变换电路：开关管（如MOSFET）、变压器、控制IC（如OB2268, VIPer12A等）、光耦。
- 输出整流滤波电路：快恢复/肖特基二极管、输出滤波电容、电感。
维修思路：遵循“先易后难，先输入后输出，先静态后动态”的原则。
（图片来源网络，侵删）
-
静态电阻测量（断电）
- 测量输入端对地电阻：用万用表二极管档或电阻档，测量L线和N线分别对金属外壳（或电路板上的GND点）的电阻，正常情况下，应该只有一个方向（对整流桥负极）有0.5V左右的二极管压降，另一个方向为无穷大，如果正反向都导通或阻值很小,说明有元件击穿短路。
- 关键元件检查：
- 保险丝：用万用表电阻档测量，如果烧断（阻值为无穷大），说明电路存在严重短路。切勿直接更换新保险丝上电！ 必须先找到短路原因。
- 输入滤波电容：用万用表电容档测量容量是否正常，并检查是否鼓包、漏液。
- 整流桥：用二极管档测量四个二极管的正向压降，是否正常（约0.5V）。
- 开关管（MOSFET）：这是最容易损坏的元件之一，用二极管档测量D-S、G-S、G-D之间的电阻，正常情况下，D-S之间应该有一个寄生二极管（单向导通），G-S和G-D之间电阻应为无穷大，如果击穿，D-S之间正反向都会导通。
- 输出整流二极管：用二极管档测量,应该有单向导通特性。
本实例排查结果：
- 保险丝完好。
- 输入滤波电容容量正常,无鼓包。
- 整流桥正常。
- 发现故障点：在测量开关管（一个N沟道MOSFET）时，发现其D-S极正反向电阻都接近0Ω，已击穿短路,这是导致电路无法工作的直接原因。
-
动态分析（通电，需非常谨慎！）
- 既然找到了短路元件（开关管），我们需要分析它为什么会烧毁，常见原因有：
- 开关管本身质量问题。
- 驱动电路故障：无法给开关管提供正常的PWM驱动信号,导致其工作在放大区而烧毁。
- 负载过重或短路：导致开关管电流过大而烧毁。
- 控制IC故障：无法输出正常的驱动脉冲。
本实例后续排查：
- 在更换开关管之前，先检查其驱动电路，控制IC通常通过一个电阻和一个电阻+电容网络（RC电路）来驱动MOSFET的栅极。
- 用万用表测量控制IC的供电引脚（VCC）对地电压是否正常（通常在10-20V之间）。
- 检查驱动电阻是否烧断。

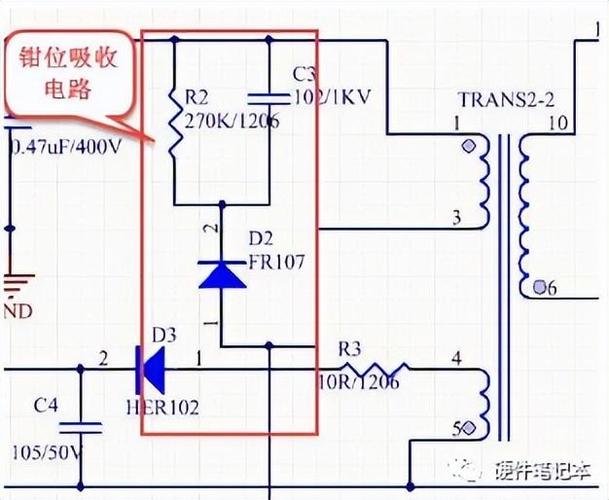

- 检查与开关管相关的尖峰吸收电路（如RCD缓冲电路）中的元件是否失效。
- 本例中，检查发现控制IC的VCC端对地短路,这很可能是开关管击穿时产生的巨大电流将IC也连带烧毁了。
- 既然找到了短路元件（开关管），我们需要分析它为什么会烧毁，常见原因有：
元件更换与修复
- 确定损坏元件：开关管（MOSFET）、控制IC。
- 查找元件型号：
- 在MOSFET和IC表面找到型号丝印，如
7N60(MOSFET) 和OB2268(IC)。 - 如果型号模糊，可以测量其关键参数（如耐压Vdss、电流Id）,在网上搜索替代型号。
- 在MOSFET和IC表面找到型号丝印，如
- 焊接更换：
- 使用吸锡器或吸锡线，将损坏的元件从电路板上拆下,注意焊盘要清理干净。
- 用万用表二极管档测量新元件,确保是好的。
- 将新元件按照正确的方向焊接到电路板上,注意MOSFET的三个引脚极性不能焊反。
- 焊接完成后，用放大镜检查焊点是否饱满、有无虚焊或短路。
修复后测试
再次强调安全！ 在连接LED负载之前,最好先进行空载测试。
- 搭建隔离测试环境：将修复好的电源放入一个绝缘盒中,或用热熔胶固定在非导电的桌面上。
- 连接假负载：LED驱动电源是恒流源，空载时电压会异常升高，可能再次击穿元件，必须连接一个假负载，可以使用大功率水泥电阻或灯泡，其阻值应接近电源额定工作电压下的阻值。
- 电源标称输出为DC 30V，1A，那么假负载电阻应为
R = V/I = 30V / 1A = 30Ω，功率P = V*I = 30W，可以找一个30Ω/30W的电阻作为假负载。
- 电源标称输出为DC 30V，1A，那么假负载电阻应为
- 通电测试：
- 在隔离变压器次级连接AC 220V输入。
- 用万用表DC电压档监测输出电压，通电瞬间观察有无打火、冒烟。
- 如果电压正常稳定在标称值附近（如30V）,说明电源基本修复成功。
- 连接真实负载测试：将电源接到原来的LED路灯上，通电测试,确认灯能正常点亮。
重新密封（防水处理）
这是维修的收尾工作,也是决定维修成败的最后一步。
- 清洁：用酒精棉球将电路板外壳接缝处残留的旧硅胶或灰尘清理干净。
- 涂胶：
- 在上下壳的接缝处，均匀地涂上一层新的防水密封硅橡胶（如704、705等）,确保覆盖整个缝隙。
- 如果电源内部有灌封胶被破坏的地方，也可以用电子灌封胶重新涂抹一层,以增强内部防潮抗震性能。
- 固化：将外壳合上，拧紧螺丝（如果有的话），将电源放置在干燥通风处，等待密封胶完全固化（通常需要24小时）。
- 最终检查：确认密封胶完全固化，没有缝隙后,维修才算全部完成。
通用维修总结与要点
- 安全至上：隔离变压器是专业维修的标配,能有效防止触电和设备损坏。
- 先外后内：先通过外部现象和简单测量判断,不要急于拆解。
- 判断可修性：环氧树脂灌封的电源基本等于一次性，直接更换,硅胶密封的才有维修价值。
- 遵循维修流程：保险丝 -> 输入部分 -> 开关管 -> 控制IC -> 输出部分，开关管和控制IC是“重灾区”。
- 找到根本原因：换上新元件后，必须分析其损坏原因,否则很可能再次烧毁。
- 假负载测试：维修后，务必先接假负载测试,切勿直接空载或带负载上电。
- 防水是核心：重新密封的工艺和材料选择，决定了这个维修电源的寿命和可靠性，密封不到位,维修等于白费。
