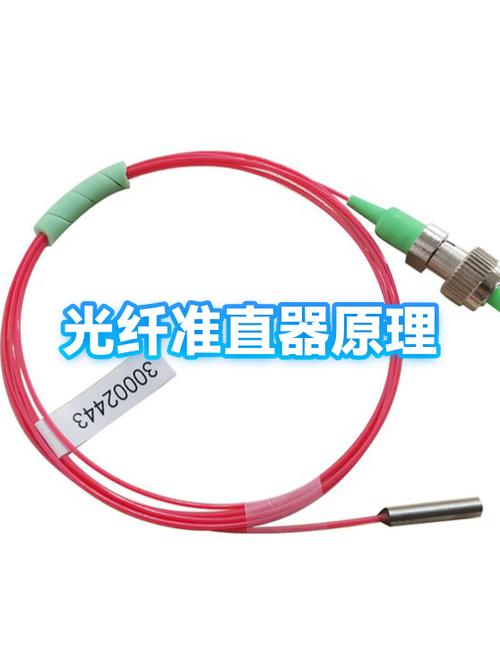

光纤准直器作为光纤通信系统中的核心无源器件，其主要功能是将光纤中发散的光束准直为平行光束，或将平行光束聚焦耦合进入光纤，直接影响系统的传输效率、插入损耗和回波损耗等关键性能，其技术参数的精准设计与控制对器件性能至关重要,主要技术参数包括以下几类：
光学性能参数
-
插入损耗（Insertion Loss, IL）
插入损耗是衡量光信号通过准直器后功率衰减的指标，单位为dB，其值取决于透镜与光纤端面的对准精度、透镜表面镀膜质量、光纤数值孔径（NA）与透镜数值孔径的匹配度等，典型单模光纤准直器的插入损耗可低至0.3dB以下，多模光纤准直器通常为0.5-1.5dB，具体数值取决于工作波长（如1310nm、1550nm）和制造工艺。 -
回波损耗（Return Loss, RL）
回光反射损耗指光信号在准直器界面反射的比例，单位为dB，高回波损耗（50dB）对减少激光器噪声、提升系统稳定性至关重要，通过透镜端面镀增透膜（AR coating）和斜面抛光（APC）等技术可有效降低反射,APC型准直器的回波损耗可达60dB以上。 -
工作波长（Operating Wavelength）
准直器的设计需针对特定波长优化，常见波长包括单模系统的1310nm、1550nm，以及CWDM/DWDM系统的波段（如1270-1610nm），透镜材料（如石英玻璃、玻璃）的色散特性需与工作波长匹配,以避免色散引入的额外损耗。 -
光束参数（Beam Parameter）
（图片来源网络，侵删）- 光束发散角（Beam Divergence Angle）：描述准直后光束的发散程度，理想准直器的发散角应接近光纤的数值孔径（NA），单模光纤NA通常为0.1-0.14，对应发散角约5.7-8°。
- 光斑尺寸（Beam Spot Size）：准直后光束在焦点处的直径，需与目标光纤模场直径（MFD）匹配，单模光纤在1550nm波长下MFD约为10.4μm,光斑失配会增加耦合损耗。
机械结构参数
-
对准精度（Alignment Accuracy）
包括透镜与光纤的轴向间距、横向偏移和角度倾斜，通常要求控制在亚微米级和毫弧度量级，采用精密调整架（如压电陶瓷微调）和胶固定工艺（如UV胶）可提升长期稳定性。 -
封装尺寸与稳定性（Package Size & Stability）
准直器封装需兼顾小型化和环境适应性，常见直径为1.25mm（陶瓷套管）或2.0mm（金属套管），热膨胀系数匹配的材料（如石英透镜、陶瓷套管）可确保温度变化（-40℃~85℃）下的性能稳定。 -
光纤类型与端面处理（Fiber Type & End-face）
支持单模（SM）、多模（MM）或保偏（PM）光纤，保偏准直器需对准光纤的慢轴/快轴，消光比（ER）通常优于20dB，端面处理包括PC（物理接触）、UPC（超物理接触）和APC（斜面物理接触）,APC端面可降低反射。
环境适应性参数
-
温度特性（Temperature Performance）
温度变化会导致透镜与光纤间距变化，插入损耗波动需控制在±0.1dB/℃以内（全温范围），采用低热膨胀材料（如硅基材料）和温度补偿设计可改善性能。 -
振动与冲击（Vibration & Shock Resistance）
适用于工业或航天环境的准直器需通过振动（如10-2000Hz，5G加速度）和冲击（如30G，11ms）测试,确保机械结构不发生偏移。
其他参数
-
偏振相关损耗（Polarization Dependent Loss, PDL）
对于偏振敏感系统（如相干通信），PDL需低于0.1dB，要求透镜材料无双折射效应,且封装应力可控。 -
带宽（Bandwidth）
主要针对多模准直器，指在特定损耗范围内支持的光谱宽度，如OM3/OM4光纤准直器需支持850nm/1300nm宽波段。
以下为典型单模光纤准直器参数对比表：
| 参数 | 典型值（单模） | 典型值（多模） | 测试条件 |
|---|---|---|---|
| 插入损耗（IL） | 3-0.5dB | 5-1.5dB | 1550nm，室温 |
| 回波损耗（RL） | ≥55dB（APC） | ≥40dB（PC） | 1550nm |
| 工作波长 | 1310/1550nm | 850/1300nm | |
| 光束发散角 | ≤8°（NA=0.14） | ≤22°（NA=0.29） | 远场测量 |
| 封装尺寸 | Φ1.25mm（陶瓷） | Φ2.0mm（金属） | 长度≤10mm |
| 温度稳定性 | ±0.1dB（-40~85℃） | ±0.2dB（-40~85℃） | 全温循环 |
相关问答FAQs
Q1: 如何降低光纤准直器的插入损耗？
A: 降低插入损耗需从优化对准精度、提升透镜镀膜质量、匹配光纤与透镜的数值孔径三方面入手，具体措施包括：采用高精度六轴调整架实现透镜与光纤的亚微米级对准；在透镜表面镀制双层宽带增透膜（如SiO₂/TiO₂膜系），使反射率低于0.1%；根据光纤NA选择合适焦距的透镜，确保光束耦合效率最大化,避免端面污染和保持清洁度也至关重要。
Q2: 保偏光纤准直器与普通准直器的区别是什么？
A: 保偏光纤准直器（PM准直器）需额外解决偏振态保持问题，核心区别在于：① 结构上需对准光纤的应力区或熊猫型保偏光纤的慢轴/快轴，通常采用V槽或精密夹具固定，角度误差需＜0.1°；② 光学上需控制透镜材料的双折射，避免引入偏振串扰；③ 性能指标上需测试消光比（ER），要求ER＞20dB（优于普通准直器的无偏振要求），普通准直器仅需关注光功率耦合效率,无需考虑偏振态控制。
