电工电子技术常用公式是理解和分析电路、电子设备的基础，涵盖了从基本电路定律到复杂元器件特性的多个方面，这些公式不仅是理论学习的核心，也是工程实践中解决问题的关键工具，以下将详细介绍常用公式的分类、表达式及应用场景，帮助读者系统掌握相关知识。

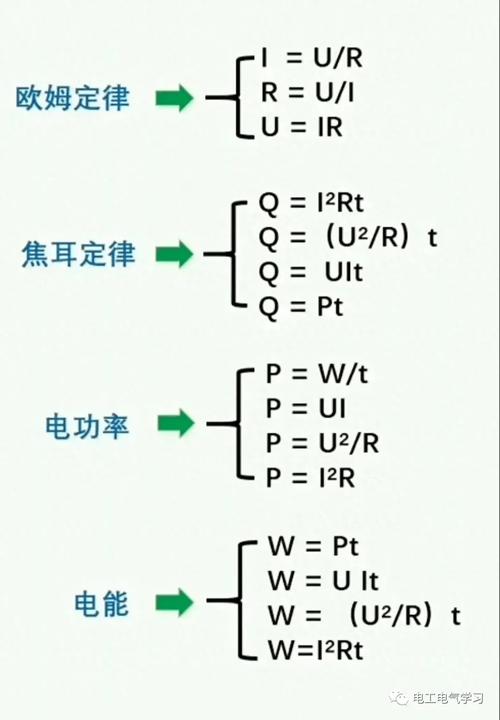

在直流电路分析中,欧姆定律是最基础的公式，表述为电压（U）、电流（I）和电阻（R）之间的关系：U = I × R，该公式适用于线性电阻电路，可计算任意两个未知量，功率公式P = U × I或P = I²R = U²/R用于计算电路中的能量转换速率，单位为瓦特（W），基尔霍夫定律是复杂电路分析的基石，包括电流定律（KCL）和电压定律（KVL），KCL指出节点电流代数和为零，即ΣI_in = ΣI_out；KVL指出回路电压代数和为零，即ΣU = 0，结合欧姆定律可列出方程组求解未知电流或电压。
交流电路分析需引入相量法和复数运算,正弦交流电的三要素是幅值（Um或Im）、角频率（ω=2πf）和初相位（φ），瞬时值表达式为u(t) = Um sin(ωt + φ)，有效值与幅值的关系为U = Um/√2，I = Im/√2，电感（L）和电容（C）的阻抗是关键概念，感抗XL = ωL = 2πfL，容抗XC = 1/(ωC) = 1/(2πfC)，阻抗Z = R + j(XL - XC)（复数形式），交流功率分为有功功率（P = UI cosφ，单位W）、无功功率（Q = UI sinφ，单位var）和视在功率（S = UI，单位VA），三者满足功率三角形关系：S² = P² + Q²，其中cosφ为功率因数。
半导体器件相关公式是电子技术的核心,二极管电流方程为I = IS(e^(U/UT) - 1)，其中IS为反向饱和电流，UT为热电压（常温下约26mV），双极结型晶体管（BJT）的放大状态条件为发射结正偏、集电结反偏，电流关系为IC = βIB，IE = IB + IC，β为电流放大系数，场效应管（FET）的漏极电流ID取决于工作区：在饱和区，ID = IDSS(1 - UGS/UP)²（结型）或ID = K(UGS - UT)²（增强型），其中UP为夹断电压，UT为开启电压，K为导电因子。
放大电路分析中,静态工作点（Q点）通过直流通路确定，如IBQ ≈ (VCC - VBE)/RB，ICQ = βIBQ，UCEQ = VCC - ICQRC，动态性能指标包括电压增益（Au = Uo/Ui）、输入电阻（Ri = Ui/Ii）和输出电阻（Ro = Uo/Io|Is=0），对于运算放大器（运放），理想运放具有“虚短”（U+ = U-）和“虚断”（I+ = I- = 0）特性，反相放大器增益为Au = -Rf/R1，同相放大器增益为Au = 1 + Rf/R1。
滤波电路和振荡电路公式涉及频率响应,无源RC低通滤波器的截止频率fc = 1/(2πRC)，当f < fc时信号通过，f > fc时信号衰减，文氏桥振荡电路的起振条件为|Au| ≥ 3，振荡频率f0 = 1/(2πRC)。
数字电路中,逻辑门表达式是基础，如与门Y = AB，或门Y = A + B，非门Y = Ā，触发器特性方程如JK触发器的Qn+1 = JĀn + K̄Qn，D触发器的Qn+1 = D。
为便于查阅,以下将部分常用公式汇总为表格：
| 类别 | 公式表达式 | 说明 |
|---|---|---|
| 欧姆定律 | U = I × R | 直流电路基本关系 |
| 功率 | P = UI = I²R = U²/R | 能量转换速率 |
| KCL | ΣI_in = ΣI_out | 节点电流守恒 |
| KVL | ΣU = 0 | 回路电压守恒 |
| 感抗 | XL = 2πfL | 电感对交流电的阻碍作用 |
| 容抗 | XC = 1/(2πfC) | 电容对交流电的阻碍作用 |
| 阻抗 | Z = R + j(XL - XC) | 复数形式的总阻抗 |
| 有功功率 | P = UI cosφ | 实际消耗的功率 |
| 无功功率 | Q = UI sinφ | 储能元件与电源交换的功率 |
| 视在功率 | S = UI | 总功率 |
| 二极管方程 | I = IS(e^(U/UT) - 1) | 描述二极管伏安特性 |
| BJT电流关系 | IC = βIB, IE = IB + IC | 电流放大关系 |
| 运放增益 | Au = -Rf/R1（反相）, 1 + Rf/R1（同相） | 理想运放放大倍数 |
| 截止频率 | fc = 1/(2πRC) | 滤波器通带与阻带分界频率 |
| 振荡频率 | f0 = 1/(2πRC) | 文氏桥振荡电路频率 |
掌握这些公式时,需注意其适用条件：欧姆定律仅适用于线性电阻，交流公式需考虑相位差，半导体器件公式需区分工作区（如放大区、饱和区），实际应用中，常结合Multisim等仿真软件验证计算结果，或通过实验测量调整参数。
相关问答FAQs
Q1：如何判断电路中元器件是串联还是并联？
A1：判断依据是电流路径和电压分配，串联电路中，电流只有一条路径通过所有元器件，各元件电流相等，电压按电阻分配（U1/U2 = R1/R2）；并联电路中，所有元件两端直接连接在同一节点上，各元件电压相等，电流按电阻分配（I1/I2 = R2/R1），实际分析时，可从电源正极出发，追踪电流分支：若电流依次通过各元件则为串联，若电流分支分别通过元件再汇合则为并联。
Q2：功率因数过低对电路有何影响？如何提高？
A2：功率因数（cosφ）过低会导致视在功率S增大，在传输相同有功功率P时，线路电流I = P/(Ucosφ)增大，增加线路损耗（P损 = I²R）和电源设备容量浪费，提高功率因数的方法主要有：① 并联补偿电容，使容性无功功率抵消感性无功功率，公式为C = P(tanφ1 - tanφ2)/(2πfU²)，1为补偿前相位角，φ2为补偿后目标相位角；② 合理选择电机等感性负载的容量，避免轻载运行；③ 采用同步电动机过励磁运行，提供超前无功功率。
