模拟电子技术实验课件是电子工程、自动化、通信工程等专业实践教学的重要组成部分，旨在通过实验操作帮助学生深化对模拟电路理论知识的理解，掌握基本电路的搭建、调试与测试方法，培养动手能力、问题分析能力和创新思维，以下从课件结构、核心内容、教学目标及实施要点等方面展开详细说明。
课件结构与核心内容
模拟电子技术实验课件通常以模块化设计为基础，结合理论知识点与实验技能要求，分为基础性实验、综合性实验和设计性实验三个层次,每个层次包含若干典型实验项目。
基础性实验模块
基础性实验侧重于常用电子仪器使用、基本元器件特性测试及简单电路功能验证，是学生入门的关键环节。
- 常用仪器使用与误差分析：包括示波器、信号发生器、直流稳压电源、万用表等仪器的操作规范，如示波器测量电压幅值、频率的方法，信号发生器输出信号类型（正弦波、方波、三角波）的设置，以及仪器接入电路时的接地问题与测量误差来源分析。
- 元器件特性测试：通过实验测试二极管、晶体管（NPN/PNP）、场效应管的伏安特性曲线，使用万用表判断元器件极性与好坏，理解非线性元件的参数（如二极管正向压降、晶体管电流放大倍数β）。

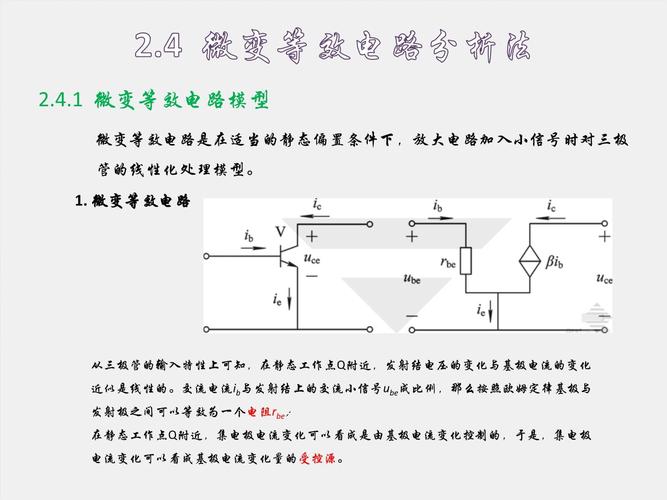

- 基本放大电路实验：搭建单管共射放大电路，测量静态工作点（Q点），观察输入输出波形相位关系，测试电压放大倍数、输入电阻和输出电阻，分析负载电阻与旁路电容对放大性能的影响。
表1：单管共射放大电路实验参数记录表 | 参数类型 | 理论计算值 | 实测值 | 误差分析 | |----------------|------------|--------|----------| | 静态集电极电流Ic | 2.0mA | 1.8mA | 电阻误差影响 | | 电压放大倍数Av | -100 | -95 | 信号源内阻影响 | | 输入电阻Ri | 1.2kΩ | 1.1kΩ | 测量仪器负载效应 |
综合性实验模块
综合性实验强调多知识点融合与电路系统功能实现，培养学生综合分析能力。
- 运算放大器应用电路：设计反相比例放大器、同相比例放大器、加法器、积分器与微分器等电路，测量输入输出关系，验证“虚短”“虚断”特性，分析运放失调电压与带宽对电路性能的影响。
- 功率放大电路：搭建OTL或OCL功放电路，测试最大不失真输出功率、效率，观察交越失真现象，并通过调整偏置电路消除失真。
- 滤波电路设计与测试：设计一阶/二阶低通、高通、带通滤波器，使用扫频法测量幅频特性曲线，确定截止频率、品质因数等参数，理解滤波器在信号处理中的应用。
设计性实验模块
设计性实验以问题为导向，要求学生自主完成电路设计、仿真、搭建与调试，提升创新能力。
- 直流稳压电源设计：给定技术指标（如输出电压±12V、最大电流1A、纹波电压≤5mV），选择整流桥、滤波电容、稳压芯片（如7812/7912），计算变压器次级电压，完成电路设计与焊接，测试负载调整率与纹波抑制比。
- 波形发生器设计：利用集成运放或555定时器设计正弦波、方波、三角波发生器，通过调整RC参数改变输出频率，使用示波器观测波形并验证频率公式。
教学目标与实施要点
教学目标
- 知识目标：掌握二极管、晶体管、运放等器件的工作原理，理解放大、滤波、振荡等电路的功能与特性参数。
- 技能目标：熟练使用电子仪器进行电路搭建、参数测量与故障排查，能够通过实验数据验证理论分析结果。
- 素养目标：培养严谨的科学态度与团队协作能力，学会撰写规范的实验报告，能够针对实验现象提出改进方案。
实施要点
- 实验前准备：要求学生预习实验原理，熟悉电路图与仪器操作流程，明确实验步骤与数据记录要求。
- 实验过程指导：教师需强调安全规范（如避免电源短路、电解电容极性接反），针对学生操作中的共性问题（如静态工作点偏离、波形失真）进行集中指导，鼓励学生通过调整元件参数解决问题。
- 实验后总结：学生需整理实验数据，分析误差原因，绘制特性曲线（如幅频特性、传输特性），结合理论结果讨论实验结论，撰写包含目的、原理、步骤、数据、分析、结论的完整报告。
相关问答FAQs
问题1：在单管共射放大电路实验中，若输出波形出现顶部削平失真，可能的原因是什么？如何调整？
解答：顶部削平失真通常为截止失真，原因是静态工作点设置过低（IbQ过小），可通过减小基极偏置电阻Rb或增大集电极电阻Rc来提高IbQ和IcQ，使Q点进入放大区中心位置，调整后需重新测量静态工作点，观察波形是否恢复正常。
问题2：使用运放设计积分电路时，输出波形出现饱和失真，如何解决？
解答：积分电路输出饱和失真多因积分电容的累积电荷无法及时泄放，导致运放输出达到电源电压，解决方法是在积分电容两端并联一个大电阻（如1MΩ），为电容提供放电回路，同时选择低失调电压的运放以减小积分误差，输入信号幅值不宜过大,避免积分过程过快引发饱和。
