atx电源pg信号维修是电脑维修中较为常见但容易忽视的问题，pg信号（Power Good信号）是atx电源输出稳定工作的关键指示，若该信号异常，会导致电脑无法启动或频繁重启,因此掌握其维修方法和原理对排查电源故障至关重要。
pg信号的产生机制与工作原理

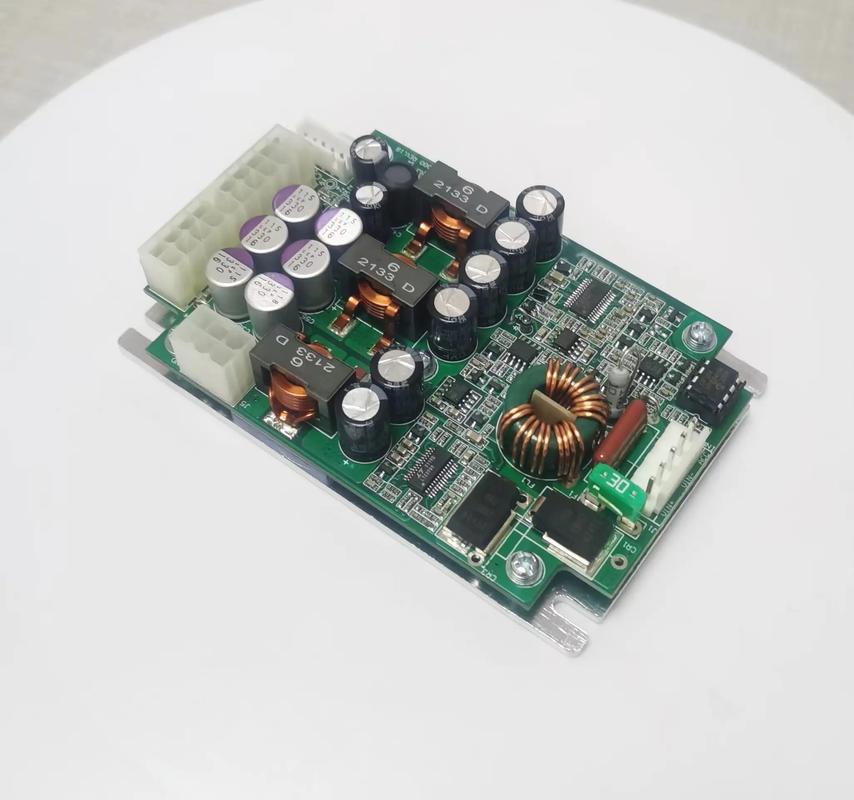

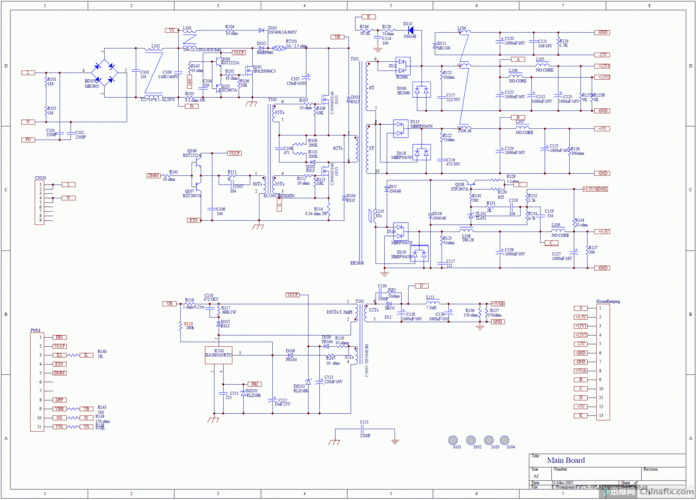

atx电源的pg信号由电源管理芯片（如TL494、KA7500等）及相关外围电路控制，其核心作用是在电源启动后，监测各路输出电压（+5v、+12v、+3.3v等）是否在稳定范围内（通常允许±5%波动），当电源接通交流电后，高压直流电路首先工作，通过变压器降压、整流滤波后输出各路直流电压，此时电源管理芯片会通过电阻分压电路采集各路电压信号，若电压在100ms-500ms内达到稳定值，芯片内部比较器翻转，从pg引脚输出一个持续的高电平信号（通常为+5v），通知主板电源已准备就绪；若电压波动或异常，pg信号将保持低电平，主板会判定电源未就绪而强制关机或拒绝启动，pg信号的时序特性要求严格，过早输出可能导致电压未稳定，过晚则影响系统启动,因此维修时需重点关注其延迟时间和电平稳定性。
pg信号故障的常见原因分析
pg信号异常可分为pg信号无输出、输出电压不稳、时序错误三类，其故障原因可归纳为以下几点：
- 电源管理芯片损坏：芯片内部比较器、逻辑电路或驱动电路故障，导致无法正确判断电压状态或输出异常电平，此类故障通常伴随电源无输出或部分电压无输出的情况。
- 外围采样电路问题：分压电阻变值、开路或短路，导致采样电压偏离正常范围，常见于+5vsb（待机电压）或主电压的采样电阻网络；滤波电容失效（如鼓包、漏液）会引起电压纹波过大，使pg信号抖动。
- 启动电路异常：电源启动电阻（如限流电阻）烧毁、开关管击穿或驱动电路故障，会导致电源无法正常启动，各路电压未建立，自然无pg信号输出。
- 反馈回路故障：光耦或431精密稳压损坏，导致电压反馈回路失效，输出电压超出稳定范围，pg信号被拉低保护。
- 负载短路：主板或其他硬件短路导致电源保护电路动作，输出电压被强制拉低,pg信号无法正常输出。
pg信号故障的维修步骤与方法
维修前需先断开电源，并使用万用表、示波器等工具进行检测，具体步骤如下：
| 维修阶段 | 操作步骤 | 检测要点 |
|---|---|---|
| 初步判断 | 短接电源绿线（ps_on）与黑线（地）强制启动 测量各路输出电压是否正常 |
若无电压输出，故障在高压直流电路；若电压正常但无pg信号，则问题集中在pg信号生成电路 |
| pg信号检测 | 用示波器观察pg引脚（通常为灰色线）波形 若无信号，测量电源管理芯片pg引脚电压 |
正常应为持续+5v高电平；若为低电平或脉冲，说明芯片未检测到稳定电压 |
| 采样电路检查 | 断电后测量分压电阻阻值是否准确 检查滤波电容是否漏液或鼓包 |
分压电阻误差应小于±5%；电容容量需用万用表电容档或替换法验证 |
| 芯片与启动电路排查 | 测量电源管理芯片供电引脚电压（12v或+5v） 检查启动电阻是否开路、开关管是否击穿 |
芯片供电异常需检查供电电路；开关管击穿需同时检查驱动电路和尖峰吸收电路 |
| 反馈回路测试 | 测量光耦发光侧与受光侧是否导通 检查431参考端电压是否稳定（正常2.5v） |
光耦不导通或431损坏会导致反馈失效，需更换同型号元件 |
维修过程中需注意：更换元件前务必确认型号参数一致，尤其是电源管理芯片和精密稳压；焊接时需使用防静电工具，避免二次损坏；若发现开关管、整流桥等功率元件损坏，需检查负载是否存在短路,否则可能重复损坏。
pg信号维修的注意事项
- 安全第一：atx电源内部存在高压电容，断电后需短接电容两端放电，避免触电风险。
- 逐步排查：优先检查易损元件（如电容、电阻），再排查芯片和复杂电路，避免盲目拆卸。
- 负载测试：维修完成后，需先断开主板负载，接假负载（如灯泡）测试电源输出稳定，再连接主板验证。
- 时序验证：使用示波器观察pg信号延迟时间是否在100-500ms范围内，确保符合atx电源规范。
相关问答FAQs
Q1：电脑开机后黑屏，电源风扇转动，但主板无反应，是否一定是pg信号故障？
A1：不一定，此类故障可能由pg信号异常引起，也可能是主板供电模块、cpu或内存问题，需先短接电源绿黑线启动，测量电源pg信号（灰色线）是否有+5v输出；若pg正常，则需检查主板电源接口是否有虚焊或短路，或使用最小系统法排查主板硬件故障。
Q2：维修时发现pg信号电压波动（如4.8v-5.2v跳变），但各路输出电压稳定，原因是什么？
A2：可能是pg信号滤波电容失效或电源管理芯片供电不稳，重点检查pg引脚附近的滤波电容（通常为10μf-47μf电解电容），若电容容量下降或漏电，会导致纹波增大，需更换同规格电容；若电容正常，则需检查芯片供电引脚的电压稳定性,排除供电电路问题。
