主板电源保护是计算机硬件安全运行的核心机制,主要用于防止电源异常（如电压过高、过低、过流、短路等）损坏主板及其他硬件组件，当电源保护功能触发时，系统通常无法启动，需通过系统排查定位故障点并修复，以下是详细的维修步骤和注意事项：

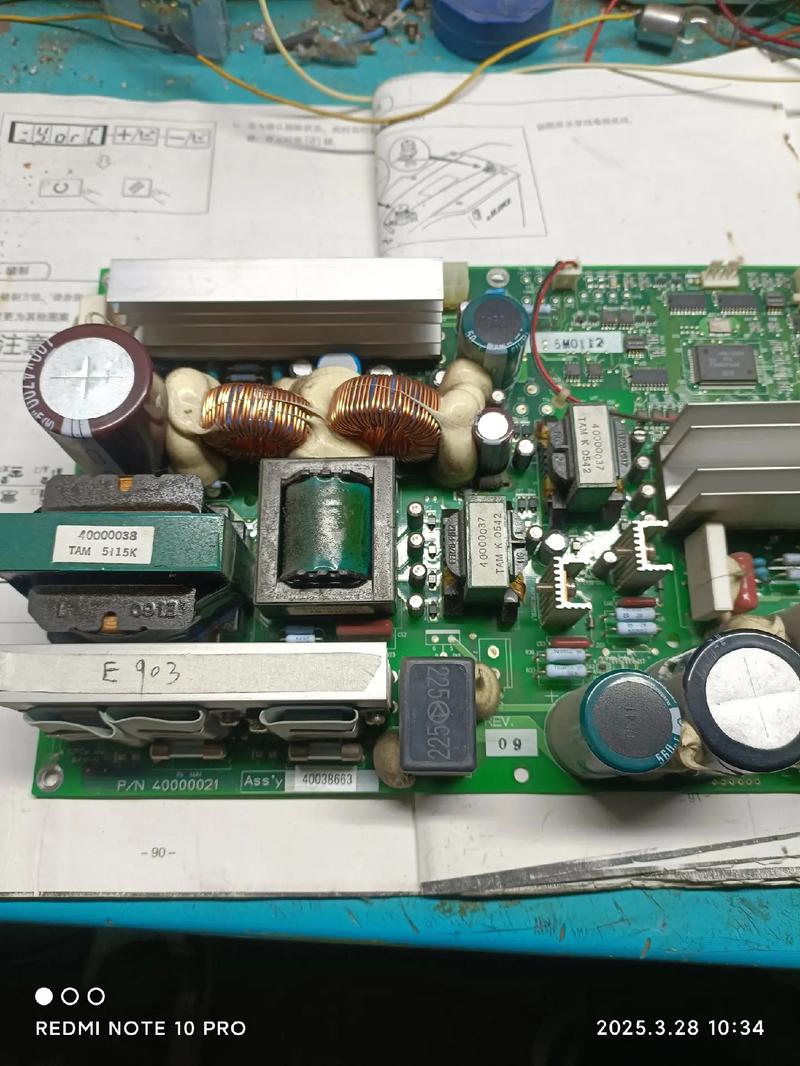

（图片来源网络，侵删）
故障现象与初步判断
主板电源保护触发时,常见表现包括：按电源键后无反应、风扇不转、指示灯不亮，或开机后立即断电，维修前需先区分是电源保护机制启动，还是硬件彻底损坏，可通过以下方法初步判断：
- 最小系统法：仅保留CPU、内存、主板和电源，断开硬盘、显卡等非必要设备，观察是否仍无法启动。
- 替换法：用已知正常的电源替换原电源，若系统恢复正常，则原电源故障；若问题依旧，则需检查主板。
维修步骤详解
外部电源与连接线检查
- 电源输入：确认市电供电正常，检查电源插座、电源线是否有破损或接触不良。
- 主板供电接口：检查24Pin主供电接口和4/8Pin CPU供电接口是否插紧，针脚是否有歪斜、氧化或烧蚀，可用万用表测量电压是否稳定（12V、5V、3.3V等）。
- 接口清洁：若接口有灰尘或氧化，可用橡皮擦轻轻擦拭针脚，或用无水酒精清洁。
电源模块检测
电源是主板供电的核心,需重点排查：
- 电压输出测试：使用万用表测量电源各输出电压（如+12V、+5V、+3.3V），误差需在±5%范围内，若电压异常（如无输出或过高），则电源损坏。
- 保护电路检查：部分电源内置过压、过流保护电路，若触发保护，需断开负载后重新测试，若仍无法恢复，需更换电源。
- 电容状态：检查电源电容是否有鼓包、漏液现象，此类电容会导致供电不稳定，需更换同规格电容。
主板供电电路检修
若电源正常,则需检查主板供电部分：
- 供电芯片检测：主板供电模块（如PWM控制器、MOS管）是核心元件，用万用表二极管档测量MOS管D-S极、G-S极是否短路，若短路则需更换。
- 电感与电容检查：观察供电电路中的电感是否开裂，电容是否鼓包或漏液，异常元件需用同型号替换。
- 保险丝与限流电阻：检查主板上靠近电源接口的保险丝是否熔断，或限流电阻是否开路，若保险丝熔断，需先排查短路点再更换保险丝（切勿直接用铜线代替）。
短路与漏电排查
短路是触发电源保护的常见原因：

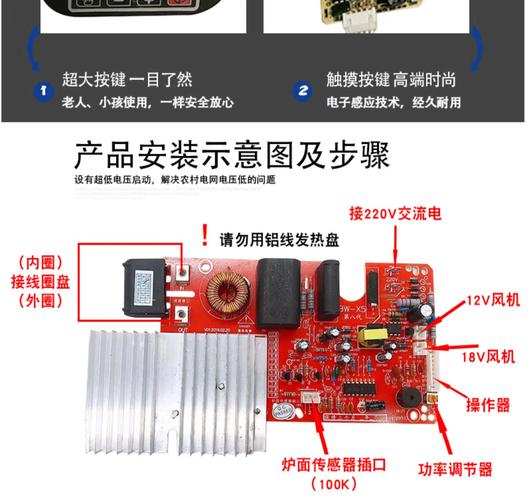

（图片来源网络，侵删）
- 目视检查：观察主板是否有异物（如金属屑、焊锡渣）导致短路，检查电容、电阻等元件是否有烧焦痕迹。
- 电阻测量法：断开电源，用万用表电阻档测量24Pin接口各针脚对地电阻，正常情况下，部分针脚应有数百欧姆阻值，若阻值接近0Ω，则存在短路。
- 分区断电法：断开主板各部件（如USB接口、SATA接口）的供电，逐步缩小短路范围，定位故障区域。
BIOS与CMOS相关修复
- BIOS设置：进入BIOS恢复默认设置，或更新BIOS版本（需确保供电稳定）。
- CMOS放电：若BIOS设置异常导致供电策略错误，可短接主板CMOS电池跳线或取下电池放电1分钟后重新安装。
专业维修与元件更换
若以上步骤无法解决问题,可能涉及更复杂的故障：
- 电源管理芯片（PWM）更换：PWM芯片损坏会导致供电控制异常，需焊接更换同型号芯片（需专业设备）。
- PCB走线修复：检查主板供电线路是否有断裂，可用飞线法修复断裂的铜箔。
维修注意事项
- 断电操作：维修前务必切断电源，并短按电源键释放残余电荷。
- 防静电措施：佩戴防静电手环，避免人体静电损坏精密元件。
- 工具选择：使用合适功率的电烙铁（建议30W以内），避免焊接温度过高导致主板损坏。
- 元件匹配：更换元件时需确认型号、参数一致，尤其是电容、MOS管等关键元件。
常见故障维修对照表
| 故障现象 | 可能原因 | 检查方法 | 解决方案 |
|---|---|---|---|
| 开机无反应 | 电源损坏 | 测量输出电压 | 更换电源 |
| 主板24Pin接口接触不良 | 检查针脚氧化或松动 | 清洁或重新插拔接口 | |
| 开机后立即断电 | 主板短路 | 测量24Pin对地电阻 | 排查短路点并修复 |
| 电源过流保护 | 断开负载后测试电源 | 更换电源或修复短路 | |
| 供电不稳定 | 电容鼓包 | 目视检查电容顶部 | 更换同规格电容 |
| PWM芯片损坏 | 测量MOS管控制极电压 | 更换PWM芯片 |
相关问答FAQs
Q1：为什么更换新电源后主板仍无法启动？
A：若新电源确认正常，则可能是主板自身故障，需检查主板供电电路是否有短路、电容是否损坏，或BIOS设置异常，可通过CMOS放电或更新BIOS尝试修复，若仍无效，需送修主板。
Q2：维修时发现主板保险丝熔断，直接更换即可吗？
A：不可直接更换，保险丝熔断通常由短路导致，需先排查短路点（如MOS管击穿、电容短路等），确认故障排除后再更换同规格保险丝，否则，新保险丝可能再次熔断，扩大故障范围。
