模拟电子技术 模拟试卷
考试时间： 120分钟 总分： 100分
班级： __ 姓名： __ 学号： __
填空题（每空1分，共20分）
- 半导体二极管最主要的特性是 __，其核心是利用了PN结的 __ 特性。
- 晶体管工作在放大区时,其发射结必须 __ 偏置，集电结必须 __ 偏置。
- 在共射极放大电路中,输入电压与输出电压的相位关系是 __。
- 放大电路的频率响应分为三个频段： __、 __ 和 __。
- 为了稳定放大电路的静态工作点,常采用 __ 负反馈；为了稳定放大电路的增益，常采用 __ 负反馈。
- 集成运算放大器是一种采用 __ 耦合方式的高增益、高输入阻抗、低输出阻抗的直接耦合放大电路。
- 理想运放在线性区工作时,有两条重要特性： __ 和 __。
- 功率放大电路的主要任务是向负载提供足够大的 __，其主要技术指标是 __ 和 __。
- 甲类、乙类、甲乙类功率放大电路中，效率最高的是 __ 类，但存在交越失真的是 __ 类。
- 单相桥式整流电路中,若输入交流电压有效值为U₂，则输出电压平均值Uo(AV) ≈ __；若在整流电路后接一个电容滤波电路，在负载RL足够大时，Uo(AV) ≈ __。
选择题（每题2分，共20分）
-
稳压二极管是利用PN结的什么特性来工作的？ A. 单向导电性 B. 反向击穿特性 C. 正向导通特性 D. 温度特性
-
某晶体管三个电极的电位分别为V1=2V, V2=1.3V, V3=-5V，则该晶体管是（ ）。 A. NPN型，1为e极，2为b极，3为c极 B. NPN型，1为c极，2为b极，3为e极 C. PNP型，1为e极，2为b极，3为c极 D. PNP型，1为c极，2为b极，3为e极
-
为了使基本共射放大电路不失真地放大信号,静态工作点Q应设置在（ ）。 A. 交流负载线的中点 B. 直流负载线的中点 C. 交流负载线的饱和区 D. 交流负载线的截止区

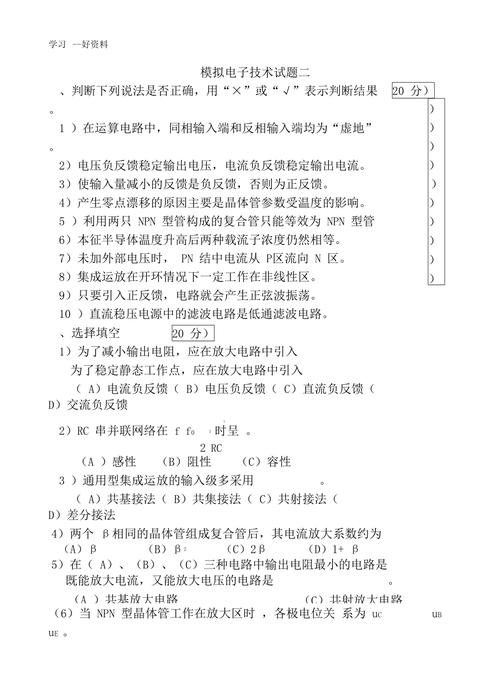

（图片来源网络，侵删） -
在放大电路中,引入电压串联负反馈可以使电路的（ ）。 A. 输入电阻增大，输出电阻增大 B. 输入电阻增大，输出电阻减小 C. 输入电阻减小，输出电阻增大 D. 输入电阻减小，输出电阻减小
-
一个由理想运放构成的电路,若其输出端与反相输入端之间连接了一个电阻，则该电路构成了（ ）。 A. 反相比例运算电路 B. 同相比例运算电路 C. 电压跟随器 D. 加法运算电路
-
某放大电路在负载开路时输出电压为3V,接入负载RL=2kΩ后，输出电压下降为2V，则该放大电路的输出电阻约为（ ）。 A. 1kΩ B. 2kΩ C. 3kΩ D. 4kΩ
-
乙类互补对称功率放大电路存在的主要问题是（ ）。 A. 效率低 B. 交越失真 C. 饱和失真 D. 截止失真

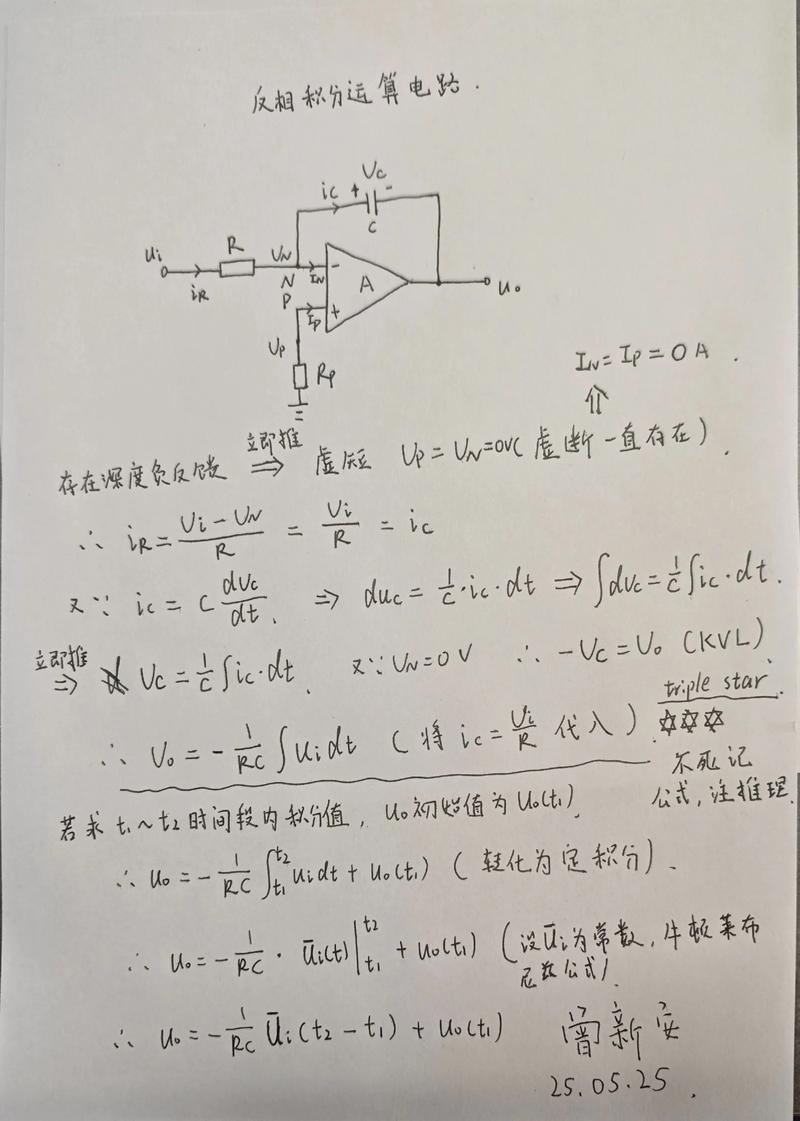

（图片来源网络，侵删） -
在单相桥式整流电路中,若有一个二极管断路，则电路会变成（ ）。 A. 半波整流电路 B. 仍然正常工作 C. 输出电压平均值减半 D. 变压器次级线圈短路
-
直接耦合放大电路存在的主要问题是（ ）。 A. 温度漂移（零点漂移） B. 无法放大直流信号 C. 增益不稳定 D. 输入电阻小
-
以下哪种反馈组态能同时提高电路的输入电阻和输出电阻？ A. 电压串联 B. 电压并联 C. 电流串联 D. 电流并联
判断题（对的打“√”，错的打“×”，每题2分，共10分）
- 只要晶体管的发射结正偏,集电结反偏，就一定能工作在放大区。（ ）
- 放大电路的静态工作点一旦确定,就不会受温度变化的影响。（ ）
- 负反馈可以改善放大电路的性能,但它是以牺牲增益为代价的。（ ）
- 理想运放的“虚地”现象只存在于反相比例运算电路中。（ ）
- 在电容滤波的整流电路中,滤波电容的容量越大，输出的直流电压就越稳定。（ ）
分析与计算题（共50分）
-
（10分） 电路如下图所示，已知VCC = 12V，Rb = 300kΩ，Rc = 3kΩ，晶体管的β = 50，UBE(on) = 0.7V。 (1) 估算电路的静态工作点（IBQ, ICQ, UCEQ）。 (2) 计算电路的电压放大倍数Au、输入电阻Ri和输出电阻Ro。 (3) 若将集电极电阻Rc换成1kΩ，静态工作点将如何变化？
-
（10分） 判断下图所示电路中是否存在交流负反馈，如果存在，请指出反馈组态（电压/电流，串联/并联），并说明该反馈能够稳定什么量，对输入/输出电阻有何影响。
-
（15分） 电路如下图所示，已知R1 = 10kΩ，R2 = 20kΩ，Rf = 100kΩ，R3 = 5.1kΩ，输入电压uI1 = 0.5V，uI2 = -0.3V，假设运放是理想的，求输出电压uO。
-
（15分） 电路如下图所示，这是一个由运放构成的简单稳压电源电路，已知稳压管DZ的稳定电压UZ = 6V，其工作电流IZ在5mA到40mA之间都能正常稳压，电阻R1 = 200Ω，R2 = 100Ω，电位器RP = 500Ω，输入电压Ui = 20V。 (1) 计算输出电压Uo的可调范围。 (2) 判断在Uo可调范围内，稳压管DZ是否能正常工作。 (3) 计算该电路的最大输出电流Iomax。
模拟试卷参考答案及评分标准
填空题（每空1分，共20分）
- 单向导电性，反向击穿
- 正偏，反偏
- 反相（或“相差180°”）
- 低频区，中频区，高频区
- 直流负反馈（或“电流负反馈”），交流负反馈（或“电压负反馈”）
- 直接
- 虚短（V+ ≈ V-），虚断（i+ ≈ i- ≈ 0）
- 输出功率，效率，非线性失真
- 乙，乙
- 9U₂，√2U₂（或“1.414U₂”）
