电视机内部存在高压电，即使断电后，大容量的电容（如电源板上的）仍然可能储存致命的电量，如果您没有相关的电子维修经验和工具，强烈建议您不要自行拆机，以免造成人身伤害或损坏电视，最安全可靠的方式是联系专业的维修人员。 仅供具备一定电子基础知识和维修经验的技术人员参考，或用于向维修师傅描述故障现象,以便他们更快地定位问题。
（图片来源网络，侵删）
第一步：故障现象分类与初步判断
维修的第一步是“问诊”，即清晰地描述电视出现的具体问题,这直接决定了我们检查的方向。
完全无法开机（“三无”：无光、无图、无声音） 这是最常见的故障之一，通常问题出在 电源板 或 主板。
-
初步检查：
- 电源线与插座： 确保电源线插紧，插座有电（可以插个手机充电器试试）。
- 遥控器与机箱按键： 确保遥控器有电,并且尝试按电视本体的电源键。
-
核心排查思路：
（图片来源网络，侵删）- 问题核心： 电视的“心脏”——电源板是否在工作？
- 关键测试点： 电源板的输出电压，我们需要测量电源板连接到主板和背光板的各组电压输出是否正常（如 +5V, +12V, +24V, +32V 等，具体数值需查阅该型号电源板的图纸）。
- 如何判断：
- 有电压输出： 如果电源板各组电压都正常，但电视依然三无，那么问题很可能在 主板，主板可能因为CPU、程序、或供电接收部分损坏而无法启动。
- 无电压输出或电压严重异常： 问题锁定在 电源板，可能是电源板自身的保险丝、开关管、PWM控制器、稳压电路等元件损坏。
能开机，但屏幕不亮（背光故障） 这种情况下，电视内部可能已经工作（你可以听到声音，或者用手电筒贴近屏幕能看到非常暗的图像）,只是背光不亮。
- 核心排查思路：
- 问题核心： 背光模组或驱动背光的电路（通常是 LED驱动板，可能集成在电源板或独立）。
- 关键测试点：
- 背光开关信号： 主板是否发出了“开启背光”的信号给LED驱动板。
- 背光供电电压： LED驱动板是否得到了正常的工作电压（+24V 或 +32V，来自电源板）。
- 背光电流/电压输出： LED驱动板是否输出了恒流驱动电压到背光条上。
- 如何判断：
- 听声音： 开机时，如果能听到高压板发出轻微的“吱吱”声，或者屏幕闪烁一下又熄灭，通常是 LED驱动板 或 背光条 损坏。
- 手电筒测试法： 在黑暗环境下，打开电视，用手电筒以不同角度照射屏幕，如果能看到非常暗的图像，则100%是背光问题，如果完全看不到任何图像,则可能是主板或信号处理问题。
- 测量LED灯条： 如果有条件，可以断电后，测量LED灯条上每个串的电阻，看是否有开路或短路，通常一个灯条由多串LED组成，如果其中一串短路,会导致整个背光不工作。
有图像，但图像异常 这类问题通常指向 主板 或 T-CON板（时序控制板）。
- 常见现象及可能原因：
- 花屏、乱码、彩色条纹： 通常是 主板 的DDR内存或GPU芯片虚焊/损坏，或者 T-CON板 损坏。
- 图像缺色（如缺红色、缺蓝色）： 通常是 主板 的视频输出接口或内部信号处理芯片问题。
- 图像有黑边、竖线、横线： 通常是 T-CON板 损坏。
- 图像闪烁、拖影： 可能是主板、T-CON板或屏线接触不良。
声音问题
- 无声音： 检查 主板 的音频处理电路、音频功放芯片,或静音设置。
- 声音失真、有杂音： 通常是音频功放芯片或相关电容问题。
第二步：针对LED42MS11DC的常见维修方案
根据这款电视的常见设计,我们可以进一步细化。
电源板维修（针对三无问题）
-
目测检查：
- 观察电源板上的保险丝（FUSE）是否熔断，如果保险丝发黑或熔断,说明后级电路有严重短路。
- 检查 PFC（功率因数校正）电路 和 主开关电源电路 的大电容（如450V电解电容）是否鼓包、漏液。
- 检查 开关管（MOSFET）是否有炸裂、烧黑的痕迹。
- 检查 整流桥 是否有烧坏痕迹。
-
电阻测量（断电后）：
- 如果保险丝熔断，不要直接更换，用万用表二极管档测量 PFC开关管 和主开关电源的 开关管 的D-S极间是否击穿短路，如果击穿，需要一并更换开关管和保险丝,并检查驱动芯片和周边电阻是否异常。
-
电压测量（通电时，需非常小心）：
- 找到电源板上的各组电压测试点。
- 测量 PFC输出 电压，正常应在 380V-400V 左右（交流220V输入时）。
- 测量 副电源 的 +5V 或 +3.3V 待机电压是否正常，这个电压是给主板供电用的，如果它没有,主板肯定不工作。
- 测量 主电源 的各组输出电压（如+12V, +24V等）,看是否正常且稳定。
-
常见电源板型号：
- 这款电视可能使用的电源板型号有 TNP4A31 或 TNP4A32 等，在网上搜索这些型号的图纸和维修案例,能极大地帮助定位问题。
背光维修（针对屏幕不亮问题）
-
确认主板已工作：
- 测量主板送到LED驱动板的 背光开关控制脚（通常是一个高/低电平信号）和 亮度控制脚（PWM信号）是否有信号变化。
-
检查LED驱动板：
- LED驱动板通常是一个小电路板,连接着电源板和背光条。
- 目测检查： 检查驱动板上的 保险丝、 MOS管、 驱动IC（如OZ9928, OZ960等常见型号）是否有烧毁痕迹。
- 电压测量：
- 测量驱动板的供电输入端（如+24V）是否正常。
- 测量驱动IC的VCC供电和其输出的 PWM驱动信号 是否正常。
- 如果有条件，可以断开背光条的连接，在驱动板输出端接上假负载（如大功率水泥电阻），测量输出电压是否正常,以判断是驱动板问题还是背光条问题。
-
检查背光条：
- 开路/短路测试： 断电后，用万用表电阻档测量背光条两端的总电阻，正常情况下会有一个几十到几百欧姆的阻值，如果阻值为无穷大，说明有开路；如果阻值很小,说明有短路。
- 分段排查： 如果背光条很长，可以将其分成几段，分别测量，以找到损坏的那一段,更换整条背光条是比较常见的维修方式。
主板维修（针对图像、声音问题）
-

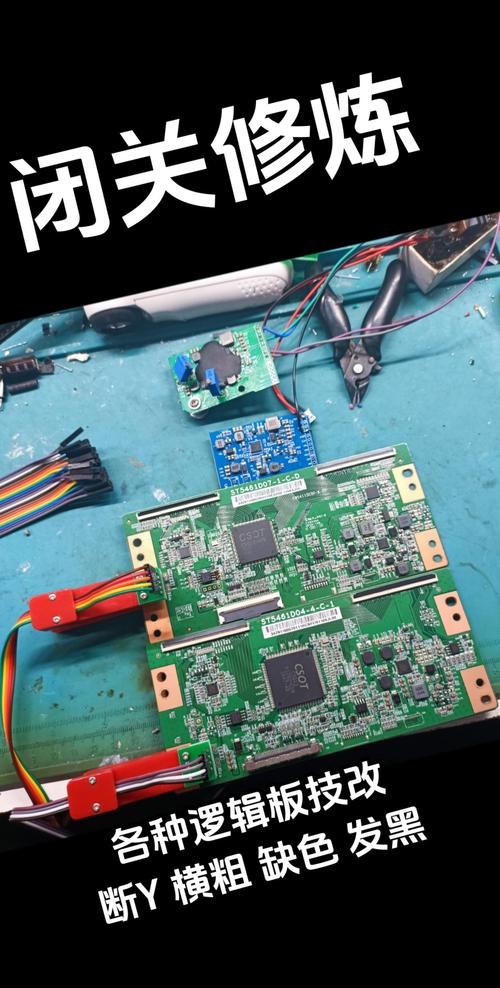

T-CON板：
- T-CON板通常插在屏幕的排线接口上。
- 目测检查： 检查板上的 排线接口 是否松动、氧化,芯片是否有虚焊。
- 常见处理： 对T-CON板上的主要芯片（如主控IC）进行 补焊（风枪加热加焊）是常见的修复方法，如果板子损坏严重,则直接更换。
-

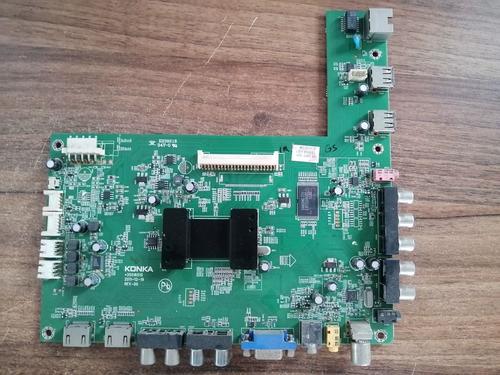

主板本身：
- 目测检查： 检查主板上的
