ABB变频器维修技能提升与实战指南
** 从理论到实践，快速掌握核心维修技术
（图片来源网络，侵删）
演讲者： [您的姓名/部门] 日期： [日期]
幻灯片 1：封面页
- ABB变频器维修技能提升与实战指南
- 打造高效、精准的变频器故障处理能力
- 公司Logo
- 演讲者信息
- 背景图： 一张专业的ABB变频器内部电路板或工程师正在工作的场景图。
幻灯片 2：目录/议程
- 为什么ABB变频器维修如此重要？
- 基础篇： ABB变频器核心工作原理与结构
- 技能篇： 维修工具、安全规范与故障诊断思路
- 实战篇： 常见故障代码分析与处理案例
- 高级篇： 驱动板、电源板、控制板核心故障排查
- 预防与维护： 延长变频器寿命的最佳实践
- 总结与Q&A
幻灯片 3：第一部分 - 引言：为什么ABB变频器维修如此重要？
- 核心价值：
- 保障生产连续性： 变频器是现代工业自动化的“心脏”，其故障会导致产线停机,造成巨大经济损失。
- 提升设备可靠性： 快速、精准的维修能减少设备停机时间,提高整体设备效率。
- 降低运维成本： 掌握核心维修技能，可减少对原厂服务的依赖,降低备件和维修费用。
- ABB变频器特点：
- 市场占有率高,应用广泛。
- 技术成熟，系列众多（如ACS350, ACS510, ACS550, ACS800, ACS880等）。
- 电路设计复杂，集成度高,对维修人员要求高。
- 本次培训目标：
- 建立系统化的故障诊断思维。
- 掌握ABB变频器的关键维修技能。
- 能够独立处理常见及部分疑难故障。
幻灯片 4：第二部分 - 基础篇：ABB变频器核心工作原理与结构
- 变频器基本原理图：
- 整流单元 -> 直流母线 -> 逆变单元 -> 电机
- 标注：AC/DC, DC/AC, 控制单元

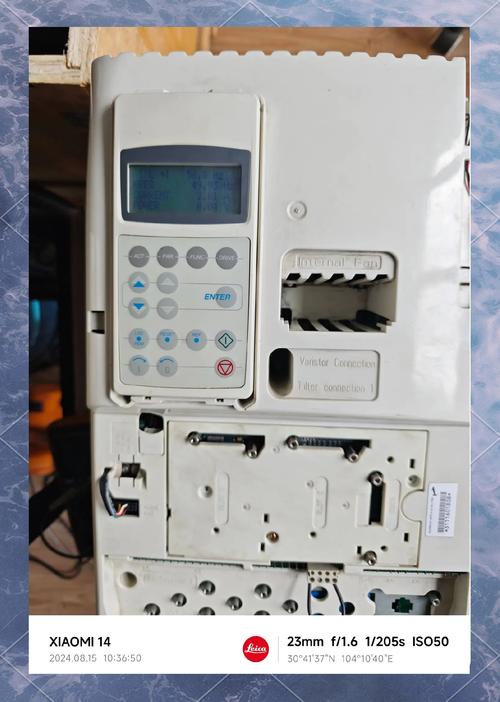

- ABB典型变频器内部结构框图：
- 主回路部分：
- 整流模块
- 制动单元/制动电阻
- IGBT逆变模块
- 母线电容（滤波）

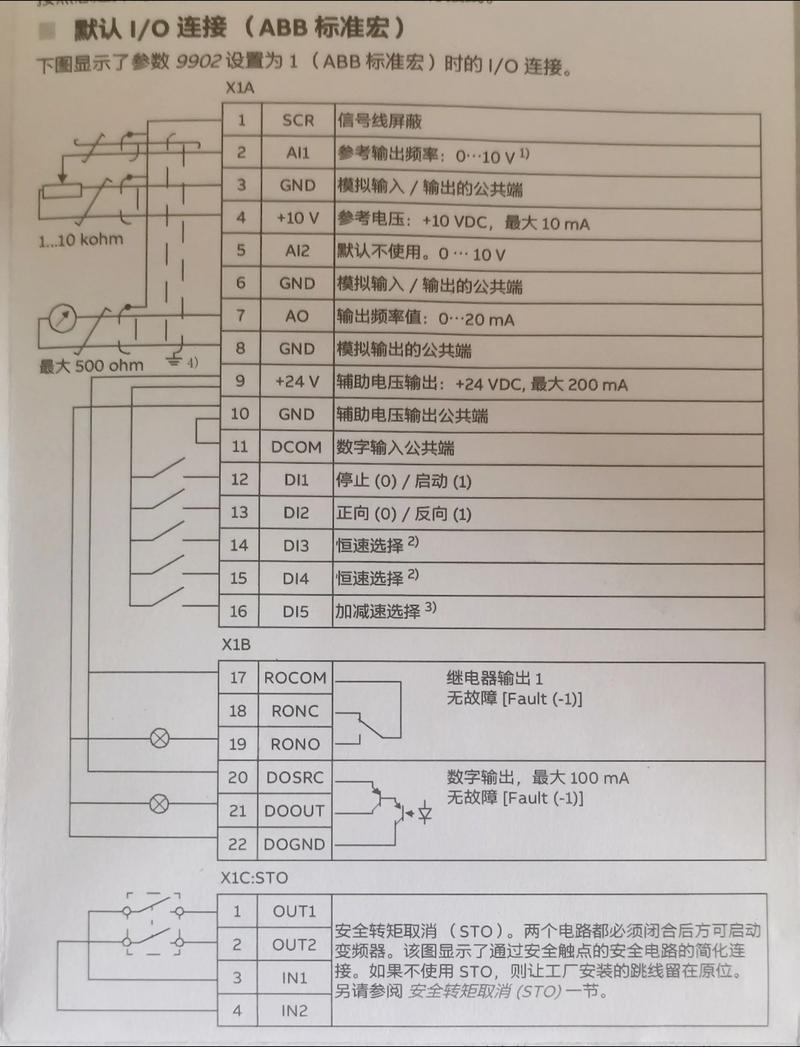

- 控制回路部分：
- 控制主板: CPU, 内存，参数存储，I/O接口,通信接口。
- 驱动板: 接收控制板指令,放大后驱动IGBT。
- 开关电源板: 为主板、驱动板、风扇等提供各种低压直流电源。
- 键盘/面板: 人机交互界面。
- 辅助部分： 散热风扇，电流/电压传感器,温度传感器等。
- 主回路部分：
幻灯片 5：第三部分 - 技能篇(1)：维修工具与安全规范
- 必备工具：
- 基础工具： 螺丝刀套装、剥线钳、压线钳、万用表（数字式，带二极管和电容测试功能）。
- 专业工具：
- 示波器： 观察驱动波形、通信波形,判断信号质量。
- 可编程电源： 为开关电源板单独供电测试。
- IGBT专用模块测试仪： 快速判断IGBT好坏。
- 热风枪、电烙铁： 元件拆焊。
- 电容表： 测量电容容量和ESR值。
- ⚠️ 安全第一！
- 上电前必须确认： 输入输出已断电,电容已充分放电！
- 放电方法： 使用大功率电阻（如100W/50Ω）对母线电容正负极进行放电。
- 个人防护： 绝缘手套、护目镜。
- 静电防护： 佩戴防静电手环,使用防静电垫。
幻灯片 6：第三部分 - 技能篇(2)：故障诊断思路与流程
- “先外后内，先软后硬”原则：
- 外部检查：
- 问： 询问操作人员故障发生时的情况（异响、异味、报警代码、操作步骤）。
- 看： 检查变频器外观有无破损、烧蚀、漏液，检查接线是否松动、正确。
- 听： 听风扇是否转动,有无异常噪音。
- 闻： 闻有无元器件烧焦的糊味。
- 参数检查：
- 恢复出厂参数,重新设置基本参数。
- 检查电机参数、控制模式、加减速时间等设置是否正确。
- 上电测试（分级）：
- 空载上电： 不接电机，仅给变频器上电，观察面板显示、风扇是否正常。
- 带电机轻载试运行： 在确保安全的前提下，带电机低速运行，观察电流、声音等。
- 断电检测：
- 使用万用表、二极管档测量IGBT、整流桥、电阻、二极管等有无短路、断路。
- 拆下主板、驱动板,进行离线测试。
- 外部检查：
幻灯片 7：第四部分 - 实战篇(1)：常见故障代码分析
- (本页建议使用表格形式，清晰明了)
| 故障代码 | 中文含义 | 主要原因分析 | 处理建议 |
| :--- | :--- | :--- | :--- |
| F0001 | 过电压 | 1. 电机处于发电状态，制动单元/电阻未动作或功率不足。
电源电压过高。
加速时间太短。 | 1. 检查制动单元和电阻接线、阻值。
检查输入电压。
适当延长加速时间。 | | F0002 | 欠电压 | 1. 输入电源缺相、电压过低。
输入端接线松动。
主回路电容失效或老化。 | 1. 检查输入电源和接线。
测量母线电压是否正常。
更换主电容。 | | F0003 | 变压器过温 | 1. 散风不良，风扇损坏。
环境温度过高。
变频器长时间过载。 | 1. 清理风扇和散热器，更换风扇。
改善通风条件。
检查负载。 | | F0004 | 变频器过温 | 1. 风扇故障。
散热器堵塞。
环境温度过高。 | 1. 更换风扇。
清洁散热器。
降低环境温度或降额使用。 | | F0005 | 电机过载 | 1. 电机负载过大。
电机参数设置错误（如功率、电流）。
“转矩提升”设置过高。 | 1. 检查机械负载。
重新设置电机参数。
适当降低转矩提升。 | | F0021 | 电机缺相 | 1. 变频器输出至电机的电缆断路。
电机内部绕组开路。 | 1. 检查并重新连接输出电缆。
维修或更换电机。 | | F0022 | 变频器过流 | 1. 输出侧短路或接地。
电缆过长，分布电容大。
IGBT模块损坏。 | 1. 用万用表检查输出对地和相间是否短路。
检查IGBT模块。 |
**幻灯片
