l6599ad电源维修是电子维修领域中较为常见的技术工作,该芯片是一款高度集成的谐振模式控制器，常用于半桥或全桥拓扑结构的开关电源中，如服务器电源、工业电源等，由于其工作频率高、驱动能力强，一旦出现故障，往往需要系统性的排查方法才能快速定位问题，以下将从故障现象、常见原因、维修步骤及注意事项等方面进行详细阐述。
在维修l6599ad电源时,首先需要确认故障现象，常见的表现包括电源无输出、输出电压偏低、输出纹波过大、电源发出异常声响或频繁启动保护等，这些现象可能由多种原因导致，需结合电路原理逐步分析，无输出故障通常涉及供电回路、功率变换回路或控制回路异常；而输出电压不稳则可能与反馈回路、振荡电路或负载能力不足有关。
应重点检查l6599ad芯片的工作条件,该芯片的正常工作需要满足供电、振荡信号及驱动输出等基本条件，供电方面，l6599ad的VCC脚通常需要15-20V的直流电压，可通过测量VCC对地电压判断供电是否正常，若电压异常，需检查供电回路中的启动电阻、滤波电容及稳压电路（如如TL431、光耦等），振荡电路方面，芯片的RT、CT引脚外接定时电阻和电容，决定着开关电源的工作频率，若这些元件参数偏移或损坏，可能导致振荡频率异常，进而影响输出电压，驱动输出端需检查上、下管驱动信号的波形是否正常，通常采用示波器测量，驱动波形应为幅值足够、占空比适当的方波，若波形畸变或无波形，需排查芯片本身是否损坏或外围驱动电路（如自举电容、栅极电阻）是否存在问题。

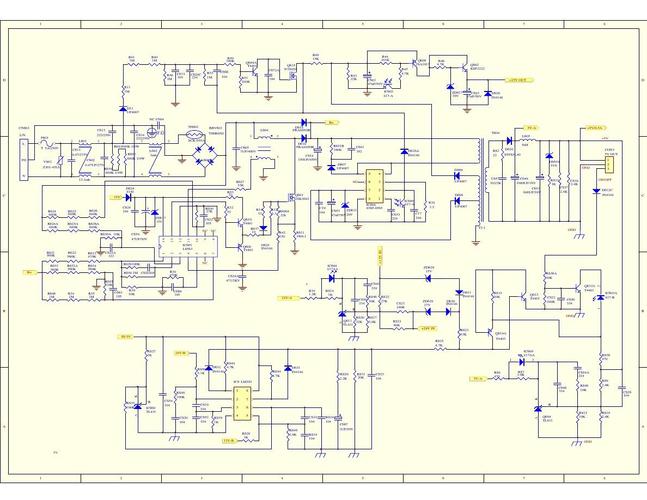

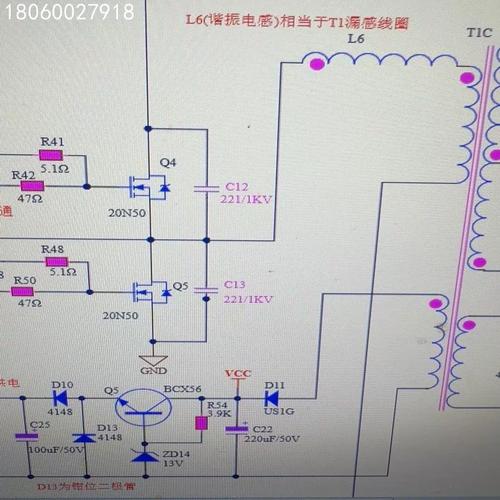

功率变换回路的故障是l6599ad电源维修的重点,半桥拓扑结构中的上下功率MOSFET、谐振电容（如CRD）、高频变压器等元件是高故障率区域，MOSFET的损坏通常是由于过压、过流或散热不良导致，可通过万用表二极管档测量其是否击穿短路，谐振电容若失效，可能导致谐振回路品质因数异常，引起输出电压波动或芯片过热保护，高频变压器的常见故障包括匝间短路、引脚虚焊等，可通过测量初级、次级绕组的直流电阻判断是否正常，输出整流二极管、滤波电容也是易损元件，整流二极管若开路或短路会导致输出异常，滤波电容容量下降则会引起输出纹波增大。
在维修过程中,需注意以下几点：一是安全第一，开关电源存在高压，维修前必须断电并放电，避免触电风险；二是替换元件时，应选用参数一致或更高性能的元件，如MOSFET的耐压、电流值需符合原设计要求；三是焊接时注意防静电，避免静电击穿l6599ad等敏感芯片；四是维修后需进行空载测试，确认输出电压正常后再接负载，避免扩大故障范围。
为提高维修效率,可建立常见故障与原因对应表，如下所示：
| 故障现象 | 可能原因 |
|---|---|
| 电源无输出 | VCC供电异常、l6599ad损坏、功率MOSFET击穿、变压器开路 |
| 输出电压偏低 | 反馈回路故障（如光耦、TL431异常）、负载过重、谐振电容失效 |
| 输出纹波过大 | 滤波电容容量下降、整流二极管性能不良、地线接触不良 |
| 电源发出异常声响 | 高频变压器磁芯饱和、功率MOSFET工作在非线性区、滤波电感松动 |
针对l6599ad电源维修中的常见疑问,以下是两个FAQs及解答：
Q1：维修时发现l6599ad芯片发烫，是什么原因？
A：l6599ad发烫通常是由于工作电流过大或驱动负载异常导致，可能原因包括：芯片VCC电压过高、驱动回路短路（如栅极电阻短路）、自举电容失效导致驱动能力不足、或功率MOSFET栅极漏电流过大，需重点检查供电电压、驱动波形及外围元件是否正常，必要时更换芯片测试。
Q2：电源输出电压时高时低，如何排查？
A：输出电压不稳多与反馈回路或振荡电路有关，首先检查反馈回路的光耦、TL431是否工作正常，测量反馈电压是否稳定；其次检查RT、CT定时电阻电容是否参数漂移，导致振荡频率不稳定；负载能力不足（如输出滤波电容老化、整流管压降增大）也会引起电压波动，需逐一排查相关元件。
