维修手电筒不充电，本质上就是维修充电电路。
我们需要理解手电筒充电的基本工作原理。

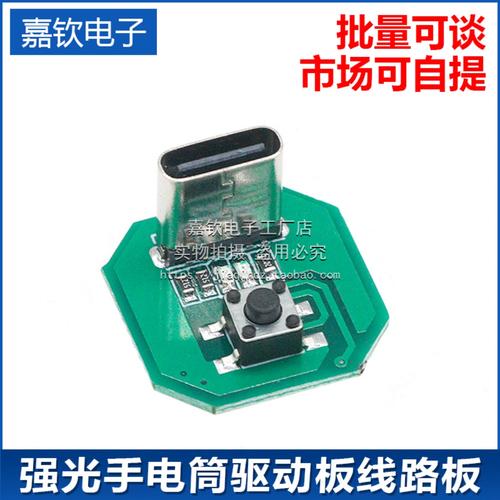

（图片来源网络，侵删）
第一部分：充电电路工作原理简介
绝大多数手电筒使用锂电池（如18650、26650等），它们都有一个充电管理芯片，这个芯片是充电电路的核心,负责：
- 识别电源：检测到USB充电器插入。
- 恒流充电：在电池电量较低时,以恒定电流为电池充电。
- 恒压充电：当电池电压接近满电时（如4.2V），转为恒压模式,逐渐减小充电电流。
- 充满保护：当充电电流减小到某个阈值时，认为电池已充满，自动切断充电,防止过充。
充电电路通常包括以下几个关键部分：
- USB接口：外部电源输入端。
- 充电管理芯片：如常见的 DW01A、TP4056、CN3065/3063 等,这是维修的重点。
- MOS管 (场效应管)：通常是P沟道MOS管，作为充电回路的电子开关,由充电芯片控制。
- 指示灯：通常为双色LED（如红/绿），指示充电状态（红灯充，绿灯满）。
- 限流电阻：为指示灯和芯片提供合适的工作电流。
- 锂电池保护板：集成在电池内部或电路板上，负责过充、过放、过流、短路保护。
不充电的可能故障点：
- 外部问题：充电线、充电器损坏。
- 接口问题：USB接口虚焊、损坏、接触不良。
- 供电通路问题：保险丝、限流电阻、电感开路。
- 核心芯片问题：充电管理芯片损坏。
- 控制开关问题：MOS管损坏。
- 指示灯问题：指示灯本身短路或其限流电阻开路。
- 电池问题：电池严重亏电或损坏（虽然不常见，但会导致充电器无法启动）。
第二部分：维修前的准备工作与安全须知
工具：
（图片来源网络，侵删）
- 万用表：必备！用于测量电压、电阻、通断。
- 电烙铁和焊台：用于拆焊元件。
- 助焊剂、吸锡器/吸锡线：方便拆焊。
- 放大镜：帮助观察PCB板上的微小元件和焊点。
- 镊子、尖嘴钳：辅助操作。
- 备用元件：如果你知道手电筒使用的是哪种芯片（如TP4056）,可以提前备一个。
安全须知：
- 断电操作：在维修前,务必断开所有电源。
- 防静电：人体静电可能损坏精密芯片，最好佩戴防静电手环,或先触摸金属物体放电。
- 短路风险：焊接时，避免焊锡将不应连接的引脚短路,特别是MOS管的三个引脚。
- 电池安全：锂电池非常危险！如果发现电池鼓包、漏液，请立即停止使用并妥善处理，不要尝试充电或维修,维修时避免电池正负极短路。
第三部分：维修步骤（从易到难）
请严格按照以下步骤进行,可以帮你快速定位问题。
排除外部因素（最简单）
- 换根充电线：这是最常见的原因，数据线内部断裂或接触不良,换一根确认过是好的USB线。
- 换个充电头：充电器损坏或输出电压/电流不足，也可能导致无法充电,换一个手机充电头试试。
- 换台电脑USB口：排除电脑USB口供电不足或损坏的可能。
如果以上都无效，问题出在手电筒内部,进入下一步。
目视检查

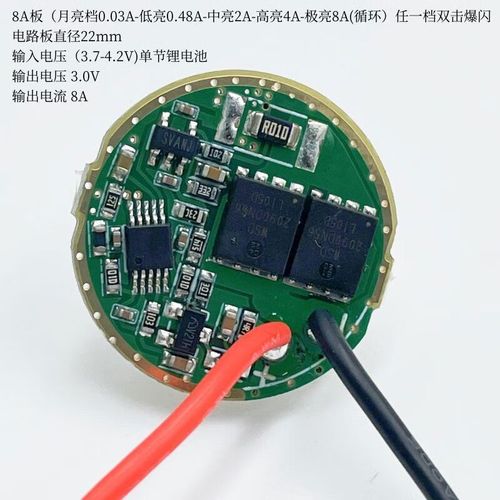

将手电筒拆开，取出电路板,仔细观察PCB板：

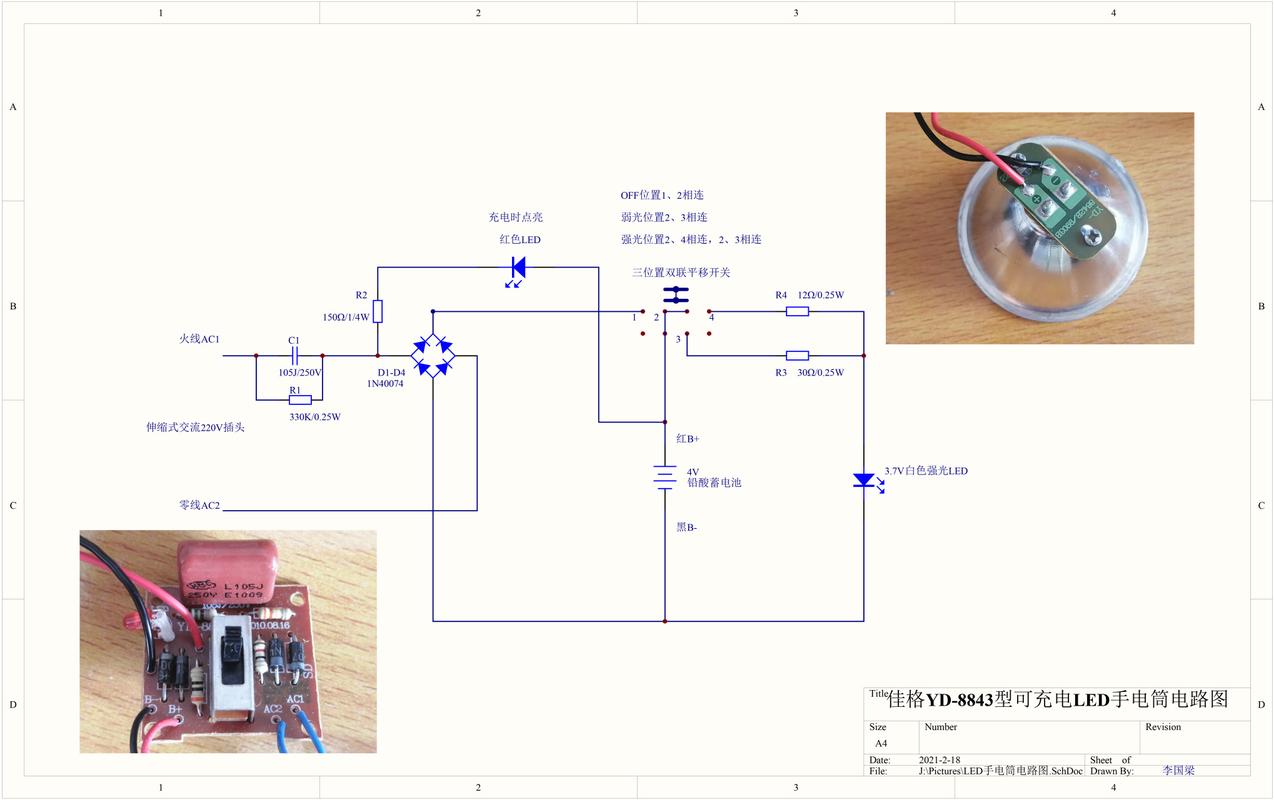

（图片来源网络，侵删）
- 虚焊/脱焊：检查USB接口、充电管理芯片、MOS管、电阻、电容的焊点是否有裂纹或看起来不饱满，特别是USB接口，受力很大,最容易虚焊。
- 烧毁/发黑：闻一闻有没有焦糊味，观察元件或PCB板某个区域是否有发黑、烧焦的痕迹，如果有，说明有大电流通过,某个元件很可能已损坏。
- 腐蚀/进水：如果手电筒曾进水，可能会留下白色或绿色的腐蚀物,需要用酒精清洗。
- 物理损坏：PCB板是否有断裂、铜箔是否被划断。
关键点电压测量（核心诊断步骤）
这是最有效的诊断方法，给手电筒通电（插入USB充电器），使用万用表的直流电压档。
测量点1：USB接口的VCC和GND
- 将万用表黑笔接在电路板的地线（GND，通常是大面积的铜箔或标记为“-”的焊盘）。
- 红笔接USB接口的电源引脚（VCC，通常是标记为“USB+”、“VCC”或最外侧的引脚）。
- 正常值：应为 5V左右。
- 故障判断：
- 如果为0V或远低于5V，说明USB接口到充电头之间的通路有问题（如USB接口内部断线，或线缆问题）。
- 如果是5V，说明外部供电正常,问题出在后续电路。
测量点2：充电管理芯片的电源引脚
- 找到充电管理芯片（如TP4056，它通常是一个小的8脚或5脚的贴片芯片）。
- 查阅芯片资料或根据经验，找到它的VCC/IN（电源输入）引脚，对于TP4056，通常是第2脚（VCC）和第3脚（TEMP，但通常与VCC相连）。
- 万用表黑笔接地,红笔测量此引脚。
- 正常值：应为 5V左右。
- 故障判断：
- 如果为0V，说明从USB接口到芯片的供电通路有问题（可能是限流电阻、电感开路）。
- 如果是5V，说明供电正常,问题可能在芯片本身或其控制电路。
测量点3：电池连接点
- 找到连接电池正负极的焊盘，通常标记为 BAT+ 和 BAT-。
- 万用表黑笔接BAT-，红笔接BAT+。
- 正常值：应为 0V ~ 4.2V之间（取决于电池剩余电量），如果电池严重亏电，电压可能很低（如2.xV）,但充电器应该会尝试为其充电。
- 故障判断：
- 如果为0V，说明电池连接线断开，或者电池保护板损坏（可能性较小）。
- 如果电压正常，但依然不充电,问题就集中在充电芯片和MOS管上。
电阻与通断测量（断电状态）
在断开USB电源的情况下，用万用表的通断档（蜂鸣档）或电阻档进行测量。
- 检查USB接口到芯片的通路：测量USB VCC引脚到芯片VCC引脚之间的电阻，应为几欧姆到几十欧姆，不能是无穷大（开路）。
- 检查MOS管：MOS管有三个引脚：G（栅极）、D（漏极）、S（源极），对于充电用的P-MOS管，D极通常接芯片的充电控制端，S极接电池BAT+。
- D-S极：正常情况下，万用表二极管档测量，D-S极之间应有一个二极管的压降（约0.5V左右），如果D-S极短路（阻值为0）或开路（阻值为无穷大）,则MOS管损坏。
- G-S极：G-S极之间是绝缘的，正向和反向测量都应显示无穷大（或非常大的阻值），如果短路,则MOS管损坏。
- 检查指示灯：将红黑表笔分别接在双色LED的两端，正常情况下，应该能测到一个二极管的压降，如果短路，会导致充电芯片无法启动,因为芯片会检测到输出端电压异常。
第四部分：常见故障与维修方案
根据以上诊断,常见故障及处理方法如下：
| 故障现象 | 可能原因 | 维修方案 |
|---|---|---|
| USB接口处无5V电压 | 充电线/充电器坏 USB接口内部断线或虚焊 保险丝（如有）烧断 |
换线换头 重新焊接或更换USB接口 更换同规格保险丝或用锡丝短接（应急） |
| USB接口有5V，但芯片无5V | 限流电阻开路 电感（如有）开路 PCB铜箔断裂 |
测量电阻阻值，更换 测量电感通断，更换 用细导线连接断点 |
| 芯片有5V，但电池端无电压 | MOS管损坏（最常见） 芯片损坏 芯片到MOS管的控制线断路 |
更换MOS管：找到同型号的P-MOS管（如AO3401, AOD414等），焊上即可。 更换充电管理芯片：确认芯片型号，更换同型号芯片。 用细导线连接断点 |
| 芯片有5V，电池端有电压，但指示灯不亮 | 指示灯损坏 指示灯的限流电阻开路 芯片已损坏，无法驱动指示灯 |
更换指示灯（或直接剪掉，不影响充电功能） 更换限流电阻（通常为1KΩ ~ 3KΩ） 更换芯片 |
| 所有电压正常，但就是不充电 | 电池严重亏电（电压过低） 充电管理芯片损坏 |
激活电池：用一个带“自动识别”功能的充电器单独给电池充几分钟，让电压回升到3V以上，再装回手电筒充电。 更换充电管理芯片 |
第五部分：更换元件实操技巧
- 拆焊：使用吸锡器或吸锡线，将元件引脚上的焊锡吸干净，对于贴片芯片，可以用烙铁头来回快速加热，同时用镊子轻轻将其“铲”下来。
- 清洁焊盘：用烙铁和吸锡器清理掉焊盘上多余的焊锡,确保焊盘平整干净。
- 上锡：在新元件的引脚和PCB的焊盘上分别镀上一层薄薄的锡。
- 焊接：
- 对于MOS管/电阻等两脚元件：先焊一脚固定，再焊另一脚,最后检查有无虚焊或短路。
- 对于芯片：先对齐方向，用烙铁固定对角线的两个引脚，再依次焊接其他引脚，建议使用尖细的烙铁头和助焊剂,保证每个引脚都焊上。
- 检查：焊接完成后，用放大镜检查有无引脚相连,再用万用表通断档检查一下有无意外的短路。
手电筒不充电的维修，遵循“先外后内，先简后繁，先测后修”的原则。
- 先排除充电线和充电头。
- 再目视检查PCB板,寻找明显问题。
- 核心是测量电压,通过关键点的电压判断故障范围。
- 最后再进行元件级别的维修和更换。
对于普通用户来说，最常见的故障是 USB接口虚焊 和 MOS管损坏，这两者通过重新焊接或更换元件，成功率非常高，如果芯片损坏，更换芯片的难度稍大，但只要细心操作,也是可以完成的。
如果以上步骤都无法解决问题，可能是电路板设计缺陷或存在更复杂的故障,建议直接更换一块新的电路板。
